3英寸API6a交叉式管路连接接头结构

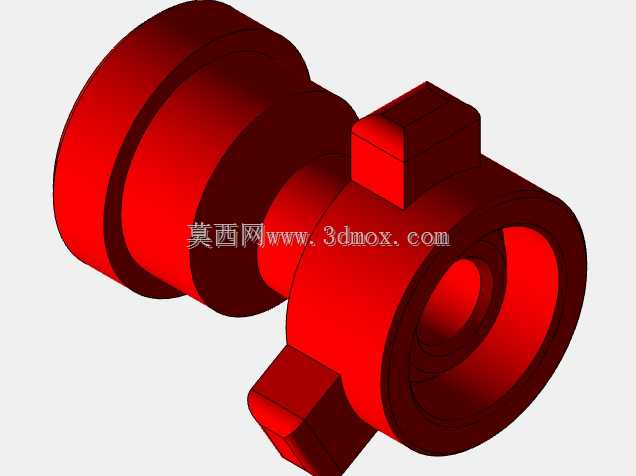

　　在油气开采、高压流体输送的管路系统搭建场景中，这类交叉式API 6a标准接头是管路分流、变向连接环节的核心承压部件，主要承担不同通径管路之间的介质导流、连接紧固作用，适配高压工况下的流体输送需求，常见于采油树管汇、高压测试管路、井场流体输送管线的布设环节，能够在高压力、强腐蚀的作业环境下保持连接可靠性，避免介质泄漏风险。从结构设计来看，这款接头采用两端大口径承插/法兰连接结构，主体为等径过渡的中空腔体，侧部设置两个对称的凸台卡位结构，该结构主要用于安装时的卡装定位，配合管钳或专用安装工具完成扭矩施加，确保接头与对接管路的密封面完全贴合，避免安装过程中接头跟转导致的密封失效问题。

　　设计阶段首先围绕API 6a标准的承压要求展开，主体壁厚经过承压强度校核，能够满足额定工作压力下的应力分布要求，中空流道做了圆弧过渡处理，减少流体在交叉位置的紊流、冲蚀问题，降低长期输送含颗粒介质时的内壁磨损速率，延长部件使用寿命。外形尺寸上，该接头规格为3英寸×2英寸，两端连接端的外径、密封面尺寸完全匹配对应API标准的法兰或由壬连接尺寸，安装时需要预留足够的操作空间，侧部凸台的外伸尺寸需要纳入安装边界考量，避免与周边管路、支架产生干涉，对接时两端的同轴度偏差需要控制在标准允许范围内，防止密封面偏压导致的泄漏。

　　结构建模过程中，重点还原了接头的内外轮廓细节，包括连接端的密封槽位置、侧部凸台的倒角处理、流道的过渡曲面，所有尺寸均按照实际产品的验证尺寸进行绘制，能够直接用于管路装配的干涉检查、安装模拟，也可作为同类接头设计的参考原型，帮助结构设计人员快速完成管路布排时的部件选型匹配，提前预判安装过程中可能出现的空间冲突问题。这类接头在实际使用中，需要根据输送介质的属性选择对应的材质，常规工况下采用合金结构钢锻造成型，表面做防腐处理，含硫工况则需要选用抗硫材质并经过相应的热处理，确保材质的抗应力腐蚀性能满足现场要求。

　　建模时对主体的圆角、倒角细节都做了还原，这些细节并非工艺装饰，而是为了降低应力集中系数，避免高压工况下局部应力过大导致的部件开裂，尤其是在交叉腔体的相贯线位置，做了足够大的圆角过渡，分散介质压力带来的结构应力，提升整体结构的疲劳强度。安装边界方面，除了接头本身的外形尺寸，还需要考虑两端连接法兰的螺栓操作空间，侧部卡位凸台与周边结构的最小安全距离要满足工具操作的空间需求，避免后期维护拆装时无法施加安装扭矩。流道设计上，3英寸端与2英寸端的流道采用渐缩过渡，而非直台阶结构，减少流体流经时的压力损失，同时避免台阶位置长期受介质冲刷导致的壁厚减薄问题，这一细节在高压流体输送场景中尤为重要，直接关系到部件的长期运行可靠性。
