电源变压器用钢制安装固定支架

在低压配电、工业控制设备的电源回路搭建场景中，电源变压器的安装固定可靠性直接影响整套电气系统的运行稳定性，这类钢制支架就是专门为中小型电源变压器配套设计的承载安装构件，主要作用是将变压器本体稳固连接在设备仓内壁、安装横梁或者电控柜安装板上，抵消设备运行过程中产生的振动，避免变压器接线端子受拉扯出现松脱、绝缘层破损等问题，同时预留足够的散热间隙，保障变压器长期工作时的热量能顺利散出。

从实际使用场景来看，这类支架常应用在成套电控柜内部、小型工业设备的电源仓、户外壁挂式配电单元中，需要适配不同安装面的固定需求，因此在设计阶段首先考虑的是安装边界的兼容性：支架整体采用弯折成型的钣金结构，主体承载面为平板构型，边缘做90度翻边处理提升整体结构刚度，不需要额外焊接加强筋就能满足承载中小型变压器的强度要求，整体安装占用的横向空间控制在适配常规100VA-500VA容量电源变压器的尺寸区间，纵向安装高度预留出变压器底部接线端子的操作空间，不会出现安装后接线工具无法伸入操作的问题。

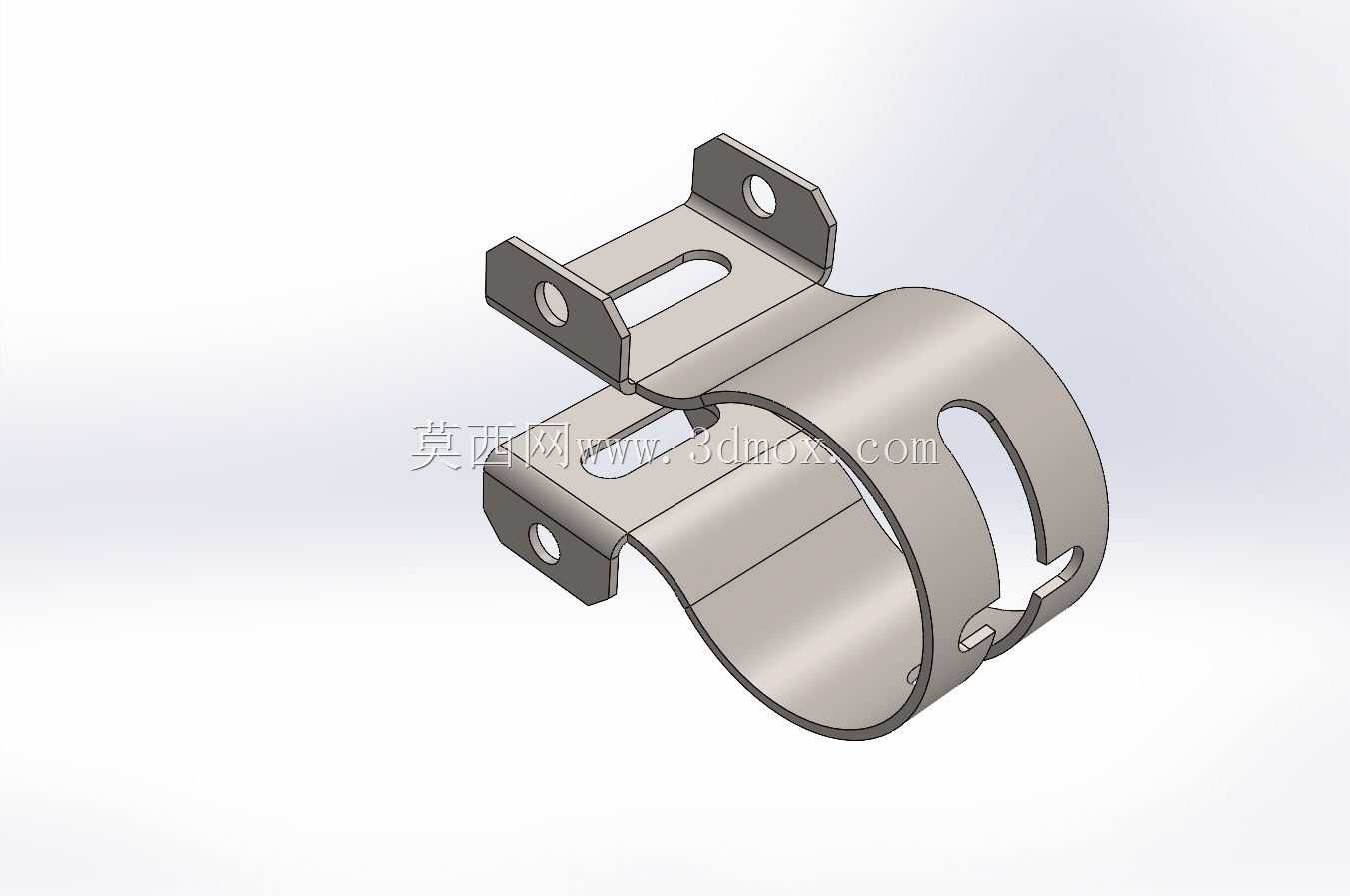

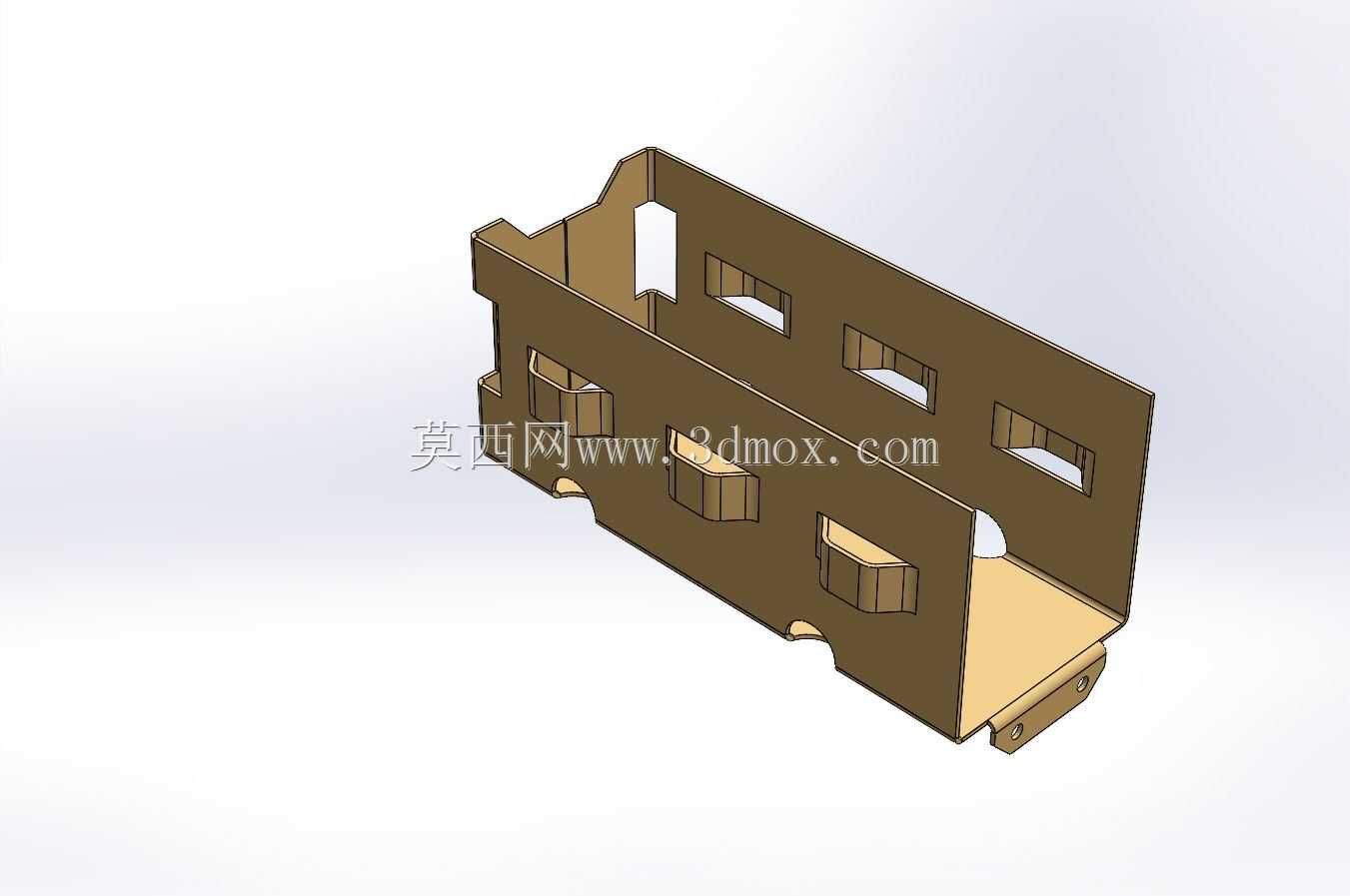

支架上的开孔设计完全围绕实际装配需求排布：主体承载面上的多组矩形开孔分为两类，一类是对应变压器本体安装脚的固定孔位，孔位做了小范围的长圆孔设计，能够抵消变压器本体安装脚的尺寸公差，装配时不需要强行对位就能顺利穿入固定螺丝；另一类是散热过孔，在保证结构强度的前提下尽可能减少实体板面的遮挡面积，让变压器工作时产生的热量能通过开孔形成空气对流，降低局部积热的概率。支架侧边的异形缺口是为了避让变压器侧面的接线端子、温度保险丝等突出部件，避免安装时支架与变压器本体产生硬干涉，同时也能作为走线的避让通道，让变压器的输入输出引线可以顺着缺口规整排布，不会被支架边缘压破绝缘层。

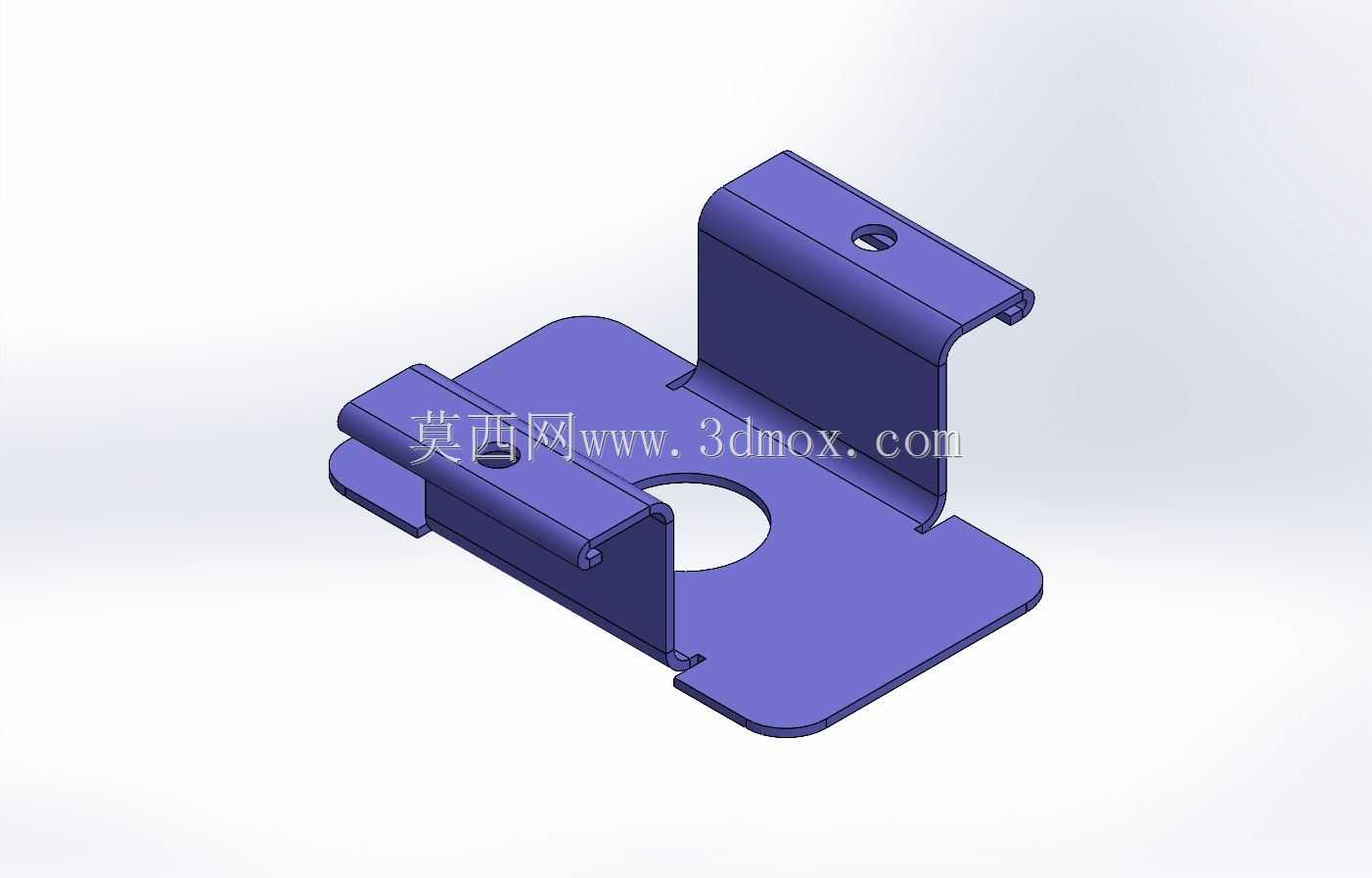

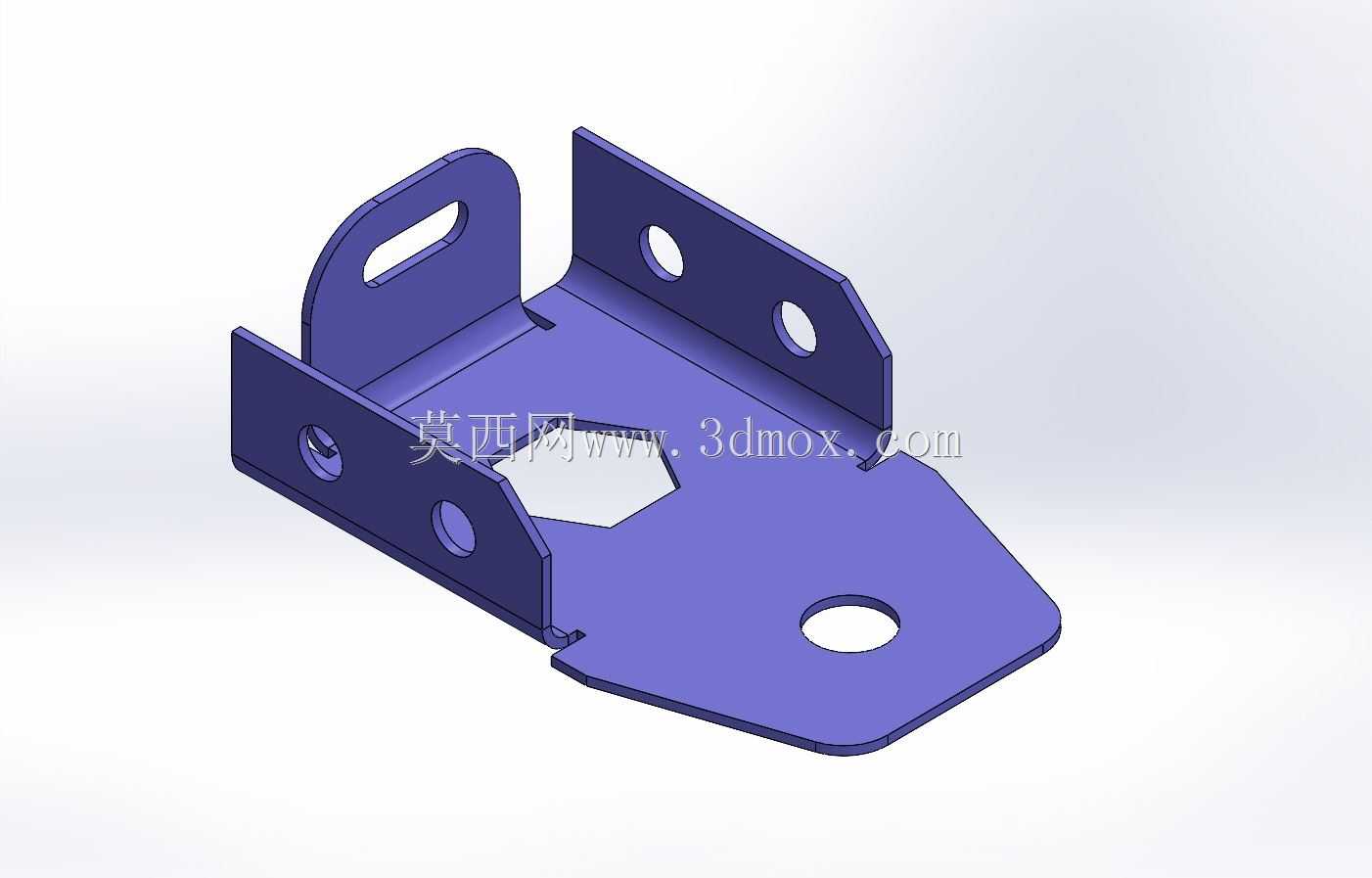

支架底部的弯折翻边上设置了两个带安装孔的固定耳，这两个固定耳的孔位间距匹配电控柜通用安装梁的孔距标准，既可以用螺丝固定在平整的安装板上，也可以卡在C型安装导轨上做快速固定，适配不同的安装场景需求。固定耳与支架主体的弯折处做了小圆弧过渡处理，避免弯折处出现应力集中，在设备长期受振动的工况下不会出现弯折处开裂的问题。支架的边缘全部做了去毛刺处理，不会在装配过程中划伤操作人员的手部，也不会割破电线的绝缘层。

在设计思路上，这类支架没有采用多余的冗余结构，所有构型都服务于安装固定、避让干涉、辅助散热三个核心功能，钣金弯折的加工方式也适合批量生产，材料选用常规冷轧钢板，表面做防锈处理就能满足多数室内电气设备的使用需求，如果是户外使用场景只需要更换为镀锌钢板或者做喷塑处理即可，不需要改动整体结构尺寸。支架的整体重量控制在较低区间，不会给安装基础带来额外的过多负载，同时结构刚度经过验证，在承受对应容量变压器的满装重量时，主体承载面的形变量控制在允许范围内，不会出现变压器倾斜、移位的问题。

实际装配过程中，操作人员可以先将支架固定在安装位上，再把变压器顺着支架的导向翻边推入到位，对准安装孔后拧入固定螺丝即可，不需要额外的工装辅助，单人就能完成全部装配操作，后期维护更换变压器时也不需要完全拆除支架，只需要松开变压器的固定螺丝就能将本体抽出，大幅降低后期维护的操作难度。支架上的多余开孔还可以作为扎带固定位，方便将变压器的引线绑扎固定，让仓内走线更加规整，避免引线散乱搭在发热部件上留下安全隐患。
