60:24:12齿比行星齿轮传动结构设计

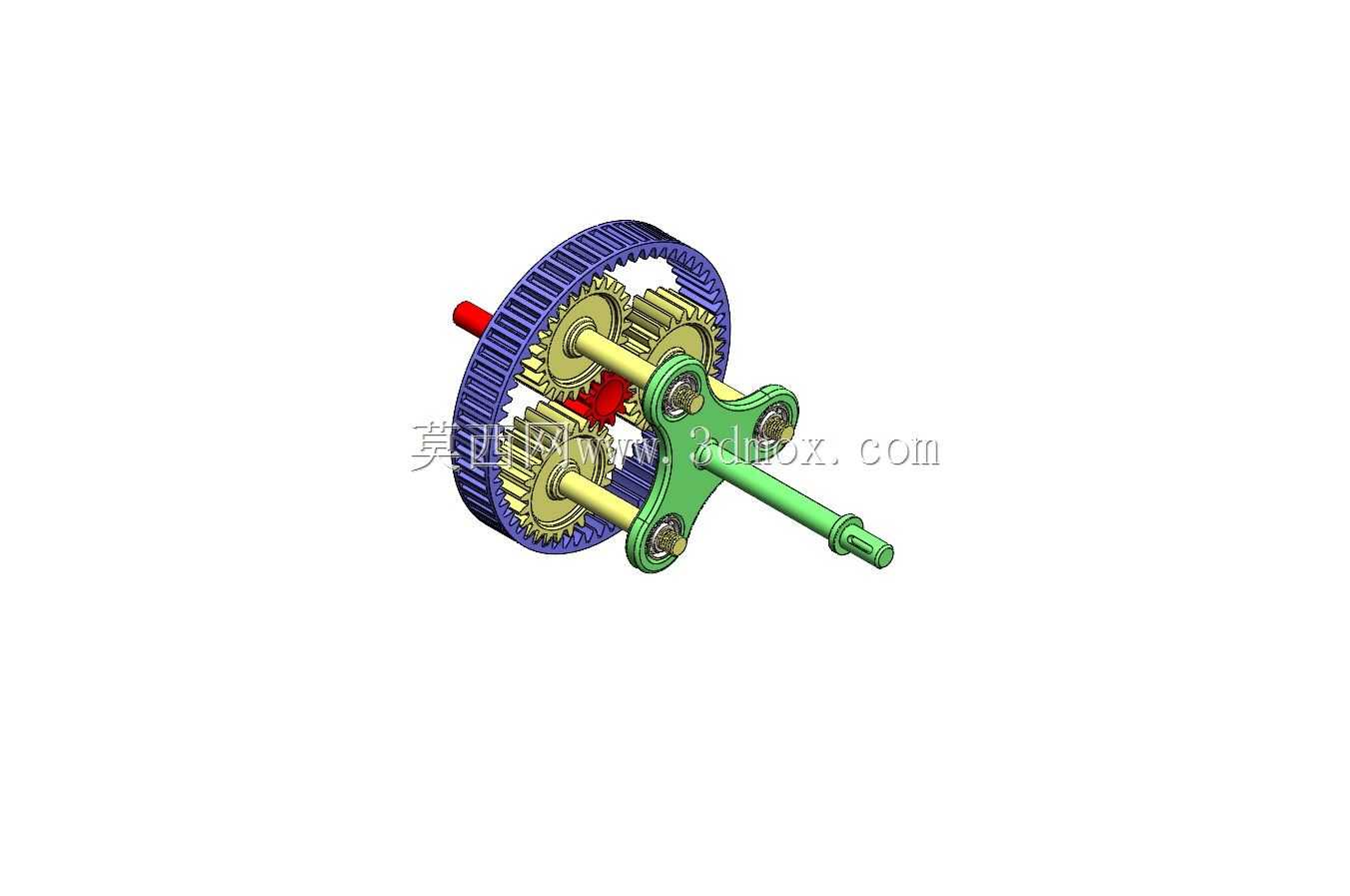

　　这套行星齿轮传动结构，核心采用60:24:12的齿比匹配方案，由内齿环、三组行星齿轮、太阳齿轮以及行星输出架共同组成，是动力传动场景中十分常用的同轴减速结构。在实际工程应用里，这类结构常被集成在伺服动力输出端、小型输送线驱动单元、精密回转工作台的传动链路中，相比平行轴齿轮组，它能在更小的安装空间内实现更大的减速比，同时动力输入与输出保持同轴，能大幅缩减整套传动系统的横向安装尺寸，很多对安装空间有严格限制的紧凑型设备，都会优先选用这类行星传动方案。

　　从结构功能特性来看，这套传动结构的内齿环为固定约束端，动力从中心的太阳齿轮输入后，会同时驱动三组均匀分布的行星齿轮，行星齿轮在与固定内齿环啮合的过程中，会带动端部的行星架做低速回转输出，三组行星齿轮沿圆周120度均匀排布的设计，能让啮合过程中的径向力相互抵消，大幅降低输入轴与输出轴的径向载荷，运转时的平稳性远优于单组齿轮啮合的结构，同时多齿同时啮合的特性也让它能承受更大的扭矩负载，在同等模数、同等齿宽的参数下，承载能力比普通定轴齿轮传动高出40%以上。

　　在设计思路层面，这套结构优先考虑了装配工艺性与运转可靠性：行星架上的三个行星轮轴安装孔采用位置度公差严格管控，保证三个行星齿轮与太阳轮、内齿环的啮合间隙均匀，避免出现个别轮齿负载过大的问题；行星轮内部预留了标准轴承的安装位，可直接选配微型深沟球轴承来降低行星轮转臂的摩擦阻力，减少长期运转的磨损量；输出轴端设计有定位轴肩与连接端结构，可直接匹配联轴器或者外接负载连接件，不需要额外做转接结构设计。内齿环的外侧预留了安装止口与固定孔位，安装时可直接通过止口定位嵌入设备的安装基座内，用螺栓锁紧即可完成固定，不需要额外设计复杂的固定工装。

　　从安装边界尺寸来看，这套结构的最大外轮廓是内齿环的外圆直径，整体轴向尺寸从输入轴端到输出轴端的长度控制在紧凑范围内，输入轴为标准圆柱轴伸，可直接与驱动电机的输出轴通过联轴器连接，输出轴的轴径与输入轴保持同轴，安装时只需要保证基座的安装孔与输入输出轴的同轴度在公差范围内，即可避免运转时出现卡滞、异响的问题。在实际选型适配时，可根据负载的转速、扭矩需求，调整齿轮的模数与齿宽参数，这套60:24:12的齿比方案能实现固定的减速比，输出转速为输入转速的六分之一左右，输出扭矩可放大至输入扭矩的五倍以上（扣除机械传动效率损耗），适配大部分中低负载的精密传动场景。

　　在实际装配调试过程中，需要注意行星齿轮与内齿环、太阳轮的侧隙控制，侧隙过大会导致传动回程误差增大，影响精密传动场景下的定位精度，侧隙过小则会导致运转阻力增大，齿轮磨损加快，合理的侧隙管控能让这套结构兼顾传动精度与使用寿命。另外行星架的动平衡调校也十分关键，因为三组行星齿轮在公转过程中会产生离心力，若行星架的动平衡精度不足，高速运转时会出现明显的振动，传递到设备端会影响整体的运行稳定性，因此在零件加工完成后，需要对行星架组件做动平衡测试，去除多余的不平衡量。

　　这类行星齿轮结构相比谐波减速、蜗轮蜗杆减速等其他减速形式，还有传动效率高的优势，正常润滑条件下传动效率可达95%以上，长期运转的能耗更低，也不会出现蜗轮蜗杆结构那种反向自锁的特性，可适配需要正反向频繁切换的传动场景，比如小型回转装置、自动化设备的分度转台等场景，都能看到这类结构的应用。在润滑设计上，内齿环与行星轮、太阳轮的啮合区域可采用脂润滑方式，在装配时填充适量的润滑脂即可满足长期运转需求，不需要设计复杂的油路循环结构，进一步降低了整套结构的制造与维护成本。
