梅赛德斯m270发动机排气法兰结构设计

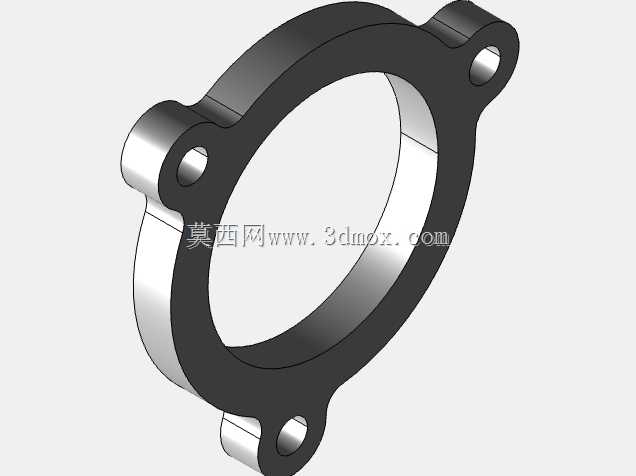

　　在乘用车动力总成的排气系统布局中，排气法兰是衔接排气歧管与下游三元催化器、前段排气管路的核心密封连接件，这款适配梅赛德斯m270系列发动机的排气法兰，主要面向横置前驱平台的小排量涡轮增压动力单元使用场景，这类动力单元多搭载于紧凑级家用车型，机舱布局紧凑，排气侧周边布置有冷却管路、线束接插件与涡轮隔热罩，对法兰的安装空间占用、密封可靠性、热负荷耐受能力都有明确的工程要求。从实际装车用途来看，该法兰需要在发动机全工况区间内，承受排气侧最高近千摄氏度的高温气流冲击，同时抵消排气系统冷态、热态交替产生的形变应力，还要保证接合面无排气泄漏，避免出现排气背压异常、机舱废气渗入、噪声超标的问题。从结构设计思路上，这款法兰采用环形主体搭配三个均布安装凸耳的结构，没有采用传统四孔法兰的对称布局，是因为m270发动机排气侧的缸盖安装螺柱位置本身为三点式布局，三个凸耳的位置完全匹配缸盖侧的安装点位，凸耳上的通孔为光孔设计，适配标准六角法兰面螺栓的穿装固定，安装时螺栓从法兰侧穿入缸盖侧的螺纹孔，拧紧力矩按照排气系统紧固件的标准要求设定，能够保证足够的压紧力。法兰的中心通孔直径完全匹配排气歧管出口的通径，不会出现通径突变导致的排气紊流问题，避免额外增加排气背压影响发动机的动力输出与排放表现。

　　法兰的接合面采用平面加工设计，表面粗糙度满足金属密封或者多层不锈钢密封垫片的安装要求，不需要额外加工密封槽，依靠垫片的形变就能填充接合面的微观不平度，实现高温下的可靠密封。从安装边界来看，三个安装凸耳的外轮廓做了圆弧过渡处理，没有尖锐棱角，既可以减少安装过程中与周边隔热罩、管路的干涉风险，也能降低热应力集中导致的法兰开裂概率，法兰的整体厚度经过核算，在满足高温下结构强度要求的前提下尽可能做薄，减少机舱内的轴向空间占用，适配紧凑的机舱布局。法兰的材质选型上，这类排气法兰通常采用耐热铸钢或者高硅球墨铸铁材质，能够在长期高温交变工况下保持结构强度，不会出现形变翘曲导致的密封失效问题。

　　在三维建模过程中，需要重点保证三个安装孔的位置度公差，孔位偏差过大会导致现场安装时螺栓无法穿入，甚至强行安装后出现法兰受力不均、密封面压合不紧的泄漏问题；同时接合面的平面度公差需要控制在合理范围内，平面度超差会导致垫片压合不均匀，在热态工况下容易出现局部泄漏。另外，法兰主体的环形截面厚度需要均匀一致，避免壁厚差异过大导致铸造或者锻造过程中出现内部缺陷，影响长期使用的结构可靠性。在实际售后维修场景中，这类法兰如果出现密封面腐蚀、翘曲变形或者安装孔开裂的问题，就需要进行更换，建模时还原原厂的安装尺寸与结构特征，能够保证替换件的适配性，不需要现场进行二次修配，降低维修的工时成本。

　　不同于通用管路法兰，发动机专用的排气法兰不需要遵循通用管路法兰的压力等级标准，所有结构尺寸都完全匹配特定型号发动机的安装接口，没有互换性，这就要求建模时严格对照实物的安装点位、通径尺寸、轮廓边界进行还原，保证模型能够直接用于零部件的加工生产或者改装件的开发参考。在排气系统的整体装配中，该法兰的一侧贴合排气歧管出口端面，另一侧贴合三元催化器的入口端面，中间夹持密封垫片，三个螺栓同步拧紧后，整个接合面形成刚性密封连接，能够承受发动机运行过程中排气系统的振动，不会出现螺栓松动、法兰移位的问题。法兰凸耳的位置设计还考虑了扳手的操作空间，每个凸耳周边预留了足够的套筒操作空间，安装和拆卸时不需要额外拆卸周边的其他附件，提升装配和维修的便利性。
