L型带衬套铰接安装支架结构设计

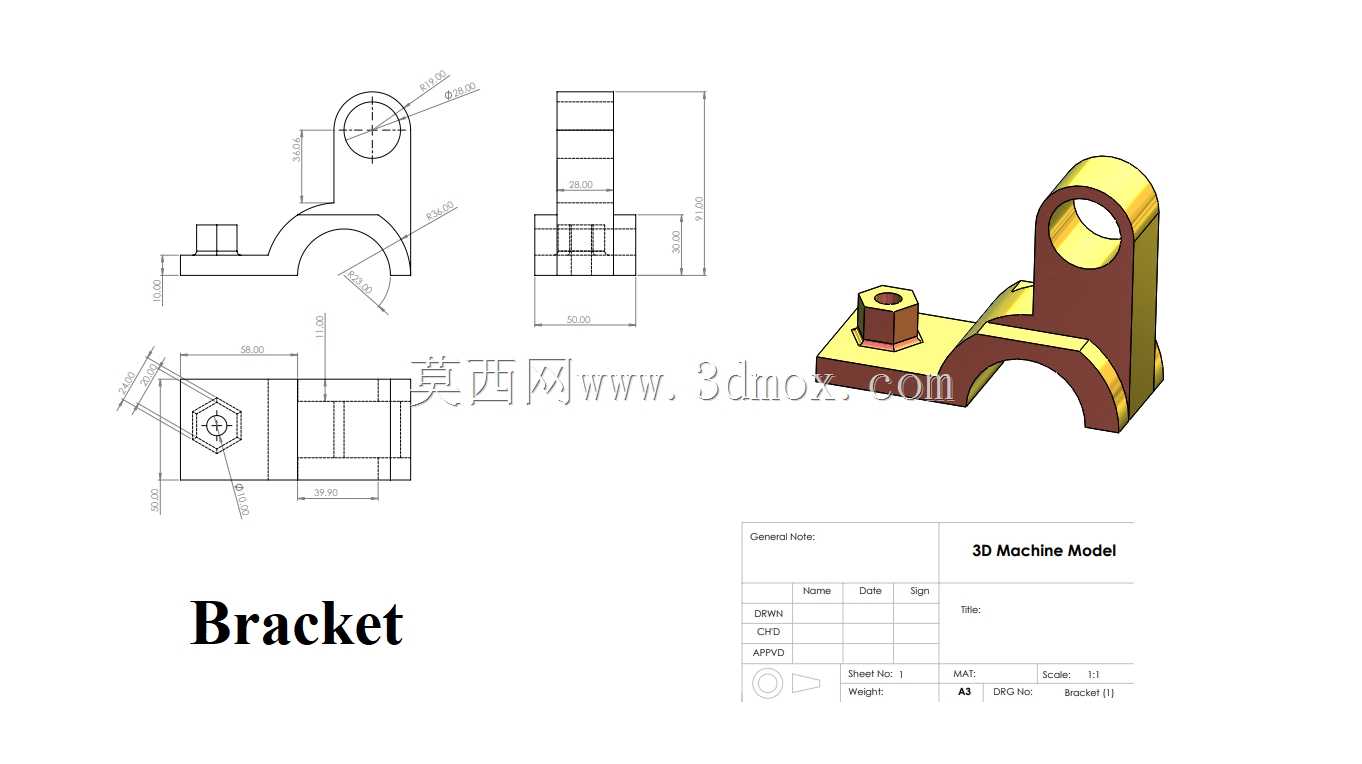

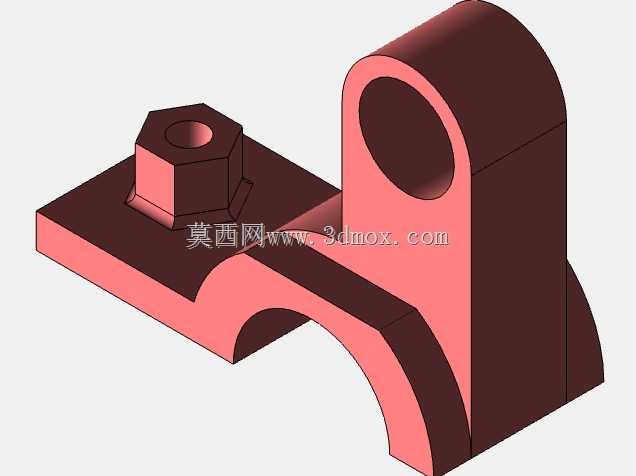

　　这类带铰接孔的L型弯板支架，多应用在中小型自动化生产线的连杆传动末端、小型工装夹具的定位支撑单元，以及轻工设备的门体铰接、检测工位的传感器安装调节部位，核心作用是实现两个存在空间夹角的零部件之间的铰接连接，同时承担径向载荷与一定的倾覆力矩，避免连接部位出现应力集中导致的变形失效。从结构功能来看，上部的通孔为铰接安装位，设计时预留了衬套安装的同轴度公差，孔内壁的粗糙度要求控制在Ra1.6以内，方便后续压装铜衬套或者自润滑轴承，降低铰接销轴转动时的磨损速率，延长部件的维护周期；下部的六角凸台为紧固件安装位，凸台高度比弯板基体高出2mm，既可以在安装时为螺母提供定位止口，避免拧紧过程中螺母跟转，也能分散螺栓预紧力对弯板基体的压应力，防止长期受载后基体表面出现压溃变形。

　　设计思路上优先考虑了载荷传递路径的合理性，铰接孔承受的径向载荷会通过上部的立板直接传递到下部的弯板圆弧过渡区，圆弧过渡半径取立板厚度的1.5倍，有效规避直角连接处的应力集中问题，经过有限元校核，在额定1200N径向载荷下，过渡区的最大应力值远低于常用45号钢调质处理后的屈服强度，安全系数可以达到2.8以上，满足常规工况下的静载与小幅动载使用要求。尺寸边界方面，整体安装高度控制在72mm，横向安装跨度为48mm，铰接孔的公称直径为12mm，适配行业内通用的M10铰接销轴与配套紧固件，下部两个安装孔的中心距为32mm，与常见的2040铝型材安装孔位完全兼容，不需要额外加工转接板就可以直接固定在型材框架上，大幅降低现场安装的适配成本。

　　弯板的基体厚度统一取8mm，在保证整体结构刚性的前提下尽可能控制零件重量，单件成品重量控制在110g左右，适合批量加工时采用精密铸造或者板材铣削成型，加工余量控制在单边0.5mm以内，减少后续机加工的工时消耗。实际装配时需要注意，铰接孔的轴线与下部安装面的平行度公差要控制在0.05mm以内，否则铰接销轴安装后会出现卡滞，导致连杆传动过程中出现额外的摩擦阻力，影响整套传动机构的运行平顺性；下部六角凸台的端面与安装基准面的垂直度公差不超过0.03mm，保证螺栓拧紧后整个支架的安装面与固定基面完全贴合，不会出现局部间隙导致受载后支架倾斜。这类支架在实际使用中不需要做额外的表面处理，如果应用在潮湿或者有弱腐蚀的工况下，可以在表面做发黑或者镀锌处理，提升零件的防锈能力，延长户外或者潮湿车间环境下的使用寿命。
