电源变压器四孔定位安装固定板结构设计

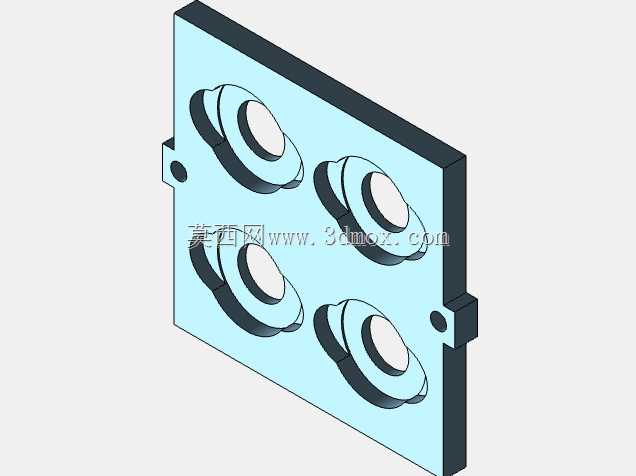

　　这块四孔结构的安装固定板，是小功率电源变压器组装环节里的核心定位构件，主要用在消费类电子、小型工控设备内置的线性电源模块中，承担绕组骨架与外部壳体的连接定位、绕组端部绝缘隔离的双重作用，在批量组装的流水线工位上，这类零件的尺寸一致性直接决定了变压器整体的装配良率。从实际使用场景来看，这类板件多安装在变压器绕组与金属外壳之间，四个带翻边的通孔对应绕组骨架上的四个引出端固定柱，翻边结构一方面可以增加孔位的接触面积，分散骨架固定时的压紧应力，避免薄板长期受压紧力出现翘曲变形，另一方面翻边形成的环形凸台可以垫在骨架与板件之间，留出0.8mm左右的间隙，避免绕组漆包线直接与板件平面摩擦造成漆层破损，引发匝间短路的风险。

　　设计阶段首先要匹配对应骨架的安装孔位公差，四个通孔的中心距公差控制在±0.05mm以内，才能保证骨架安装时四个固定柱可以顺利穿入，不会出现偏位导致的组装卡滞；板件侧边伸出的两个带小圆孔的定位耳，是用来和设备外壳的安装柱对位的，两个定位耳的位置做了不对称设计，从根源上避免组装时出现板件装反的问题，减少产线的防错成本。板件整体采用方形切角的外形轮廓，切角位置对应外壳内部的加强筋位置，避免装配时和壳体加强筋产生干涉，整体厚度根据变压器功率等级做匹配，针对10W-30W的小功率电源变压器，板厚选用1.5mm的绝缘板材即可满足结构强度要求，既不会因为板件过薄导致安装后出现晃动，也不会因为板厚过大挤占变压器内部的绕组空间。

　　四个通孔的翻边高度统一设计为2mm，翻边的内孔做了0.2mm的倒角处理，方便骨架固定柱快速导入，组装时不需要额外对准即可顺利穿入，能有效提升产线的组装效率；板件表面做了哑光绝缘涂层处理，涂层厚度控制在0.1mm以内，既保证足够的绝缘耐压性能，也不会因为涂层过厚影响孔位的装配尺寸。从安装边界来看，板件整体的外轮廓尺寸比对应变压器骨架的外轮廓单边大2mm，安装后板件边缘不会超出骨架的投影范围，不会和变压器外围的屏蔽罩产生干涉，侧边定位耳的伸出长度控制在5mm，既能保证安装孔有足够的固定接触面积，也不会过多占用设备内部的安装空间。

　　在建模过程中，四个翻边孔的成型特征做了工艺性优化，翻边的圆角半径设置为0.3mm，适配冲压成型的工艺要求，避免冲压时出现板材开裂的问题；板件所有的外边缘都做了0.2mm的圆角钝化处理，避免组装时锋利的边缘划伤操作人员的手部，也防止划破绕组外层的绝缘胶带。这类板件虽然是变压器里的小型结构件，但设计时需要同时兼顾装配效率、绝缘性能、结构强度、工艺成型多方面的要求，任何一个尺寸的偏差都可能导致整批变压器组装出现问题，比如孔位中心距超差会导致骨架无法安装，翻边高度不足会导致绝缘间隙不够引发耐压测试不合格，定位耳位置偏差会导致变压器无法顺利装入设备外壳。实际选型应用时，需要根据配套骨架的具体尺寸调整孔位参数，不同功率等级的变压器对应的板厚、翻边高度都要做对应匹配，不能直接套用统一参数，比如50W以上的变压器因为绕组重量更大，板厚需要提升到2mm，翻边高度也要增加到2.5mm，才能保证足够的结构强度，避免长期使用后板件变形导致绕组移位。
