电源变压器用多孔安装定位隔板结构

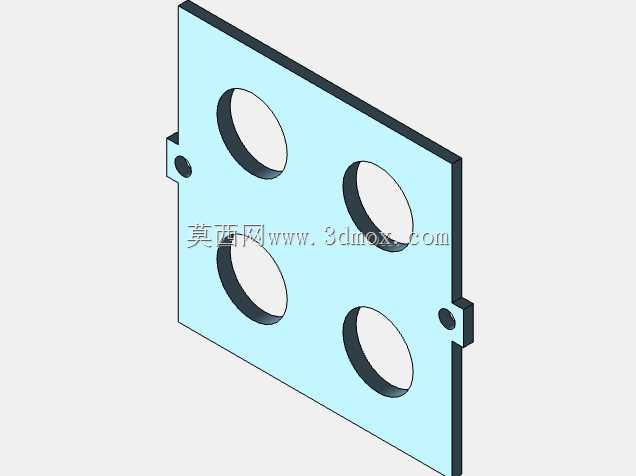

　　该多孔安装隔板是电源变压器内部绕组与外部壳体之间的核心定位支撑构件，在中小功率工频电源变压器的装配体系中，这类板件承担着绕组轴向限位、安装基准传递、外部接线端绝缘隔离的多重作用，常见于工控设备供电模块、民用小家电内置电源、低压配电终端变压器单元的结构组成中。从实际装配场景来看，板件主体采用薄型平板结构，整体轮廓接近正方形，四个边角处做了适配变压器壳体卡槽的凸耳结构，每个凸耳上预留的小圆孔是装配时的定位销孔，安装时先将该隔板卡入变压器壳体的预设卡槽内，通过定位销穿过凸耳孔完成板件与壳体的相对位置固定，避免后续绕组压装过程中板件出现偏移错位。

　　板面上均匀分布的四个大尺寸通孔，是为变压器绕组的引出线预留的穿线通道，每个通孔的孔径经过匹配计算，刚好能容纳对应绕组的绝缘套管穿过，既不会因为孔径过大导致绕组固定后出现径向晃动，也不会因为孔径过小刮伤引出线的绝缘层，四个孔的排布位置完全对应下方绕组骨架的四个出线端位置，装配时引出线可直接垂直穿过通孔接到外部接线端子上，减少引线弯折角度，降低引线绝缘层长期受力开裂的风险。

　　设计过程中，板件的厚度选取需要同时兼顾结构强度与绝缘距离要求，厚度过薄会导致压装绕组后板件出现翘曲变形，无法保证绕组的轴向压紧力均匀分布，厚度过大则会挤占变压器内部的有效空间，导致整体外形尺寸超出安装边界，同时板件边缘与变压器壳体内壁的单边间隙控制在0.1mm到0.2mm之间，既保证装配时板件可以顺利推入卡槽，又不会因为间隙过大导致板件在壳体内出现窜动。两侧凸耳的伸出长度经过适配调整，刚好能卡入壳体侧壁的对应凹槽内，凸耳上的定位孔与壳体上的销孔保持同轴度公差在0.05mm以内，确保装配后定位销可以顺利穿入，不会出现卡滞。板面的平面度公差控制在0.1mm以内，保证与绕组端面接触时压力均匀，避免局部压力过大损坏绕组端部的绝缘纸。

　　从实际使用场景来看，这类隔板通常采用绝缘性能优异的工程板材加工，表面无毛刺、无锐边，所有通孔的边缘都做了倒角处理，避免穿线时割伤引线绝缘层，在变压器长期运行过程中，该板件还能起到一定的隔热作用，阻隔绕组运行时产生的热量直接传递到外部壳体上，降低壳体表面的温升。在进行三维建模时，需要重点关注各个孔位的相对位置公差，凸耳的对称度公差，以及板件整体的厚度一致性，建模过程中所有的安装孔都采用完全定义的尺寸约束，避免后续出工程图时出现尺寸漂移，同时要预留出板材加工时的工艺余量，确保实际加工出来的零件能顺利完成装配，不需要二次修配。在变压器的整体装配流程中，该隔板属于中间装配环节的定位基准件，后续的绕组压装、引线焊接、外壳封装工序都要以该板件的安装平面作为基准参考，因此板件的安装定位精度会直接影响整个变压器的最终装配质量，若板件安装出现偏移，会导致引出线与接线端子的位置错位，强行装配会拉扯引线，留下绝缘破损的安全隐患。
