在小型精密作业设备的结构设计中,这类带配重调节功能的挖起杆组件,常被应用在桌面级小型作业机械、教学演示类机械装置以及小型物料拾取移位设备的执行端,作为核心的施力与配重平衡部件存在。从实际使用场景来看,这类组件不需要大吨位的负载能力,更侧重操作时的力反馈平衡与动作精度,比如在小型精密装配工位,操作人员借助这类带配重的挖起杆,可以用极小的操作力完成小零件的拾取、抬升与移位动作,长时间操作也不会产生明显的手部疲劳,配重块的设置刚好抵消了杆体与执行端的自重,让操作端始终处于力平衡的随动状态。

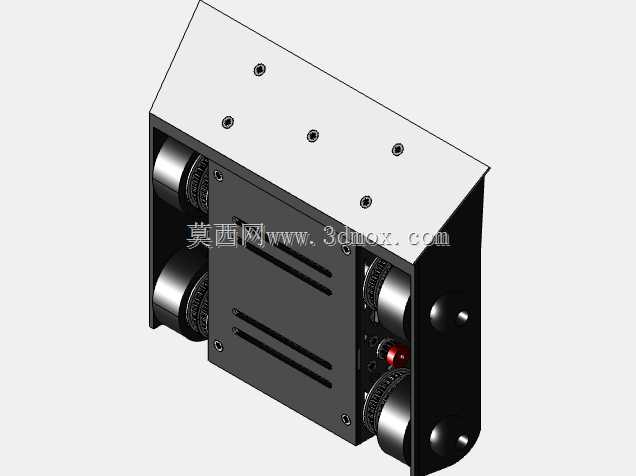

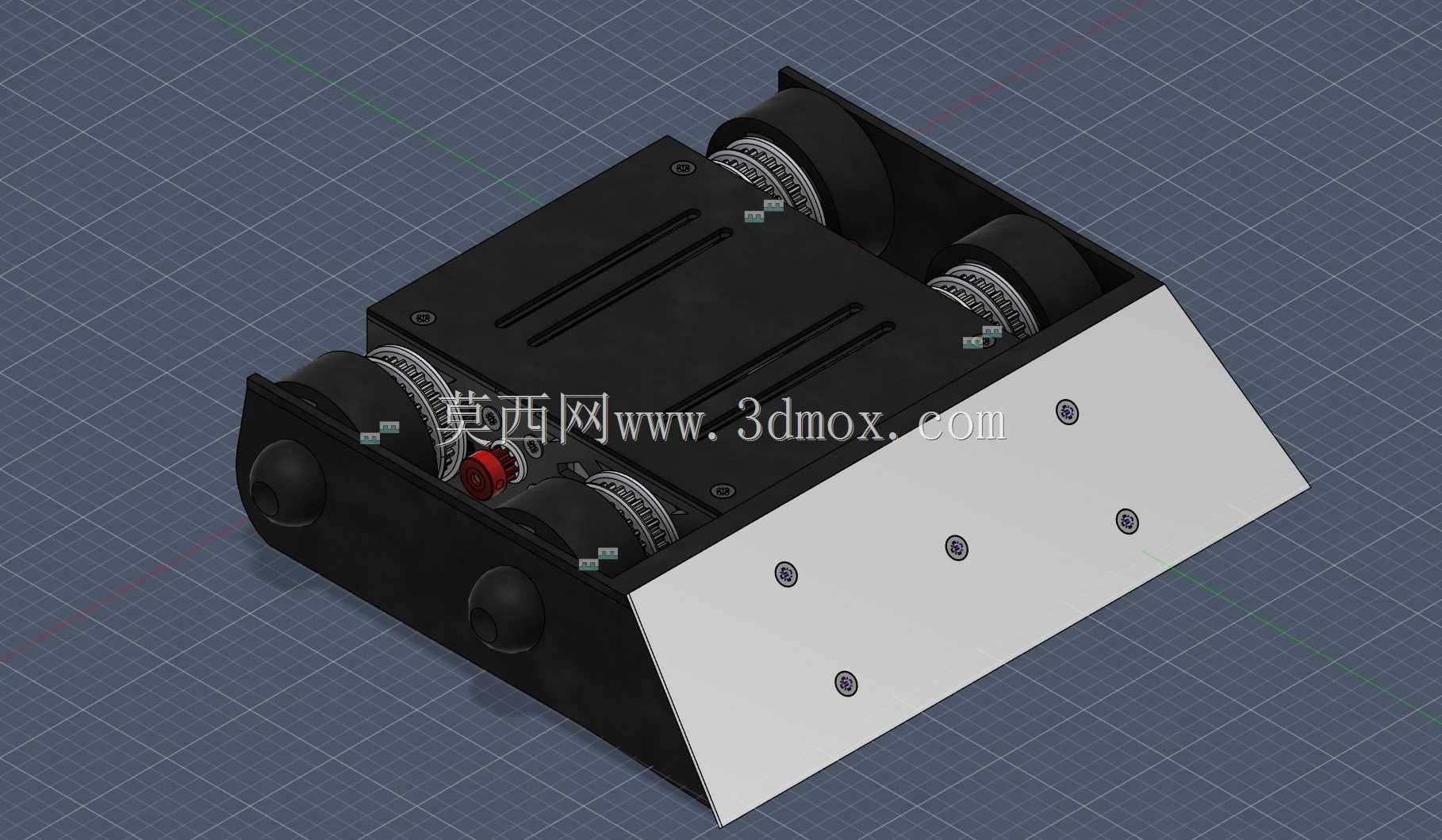

从结构设计思路来看,整个组件采用分体式的壳体布局,主体承载部分采用黑色硬质工程材料作为基座,前端接触作业面的部分采用银白色金属面板,两种材料的搭配既兼顾了基座的结构韧性需求,也满足了前端安装面的耐磨与尺寸稳定性要求。基座内部预留了多组配重滚轮的安装腔室,每一组配重滚轮都带有刻度标识,操作人员可以根据实际作业端的负载重量,调整不同位置配重滚轮的预紧位置,实现整个杆体的力矩平衡,这种多滚轮独立调节的设计,相比传统的单块配重调节方式,平衡精度更高,调节梯度更细密,能够适配不同重量的作业端头。
在功能特性上,组件侧面设置了锁紧调节旋钮,当配重位置调整到位后,旋钮可以锁定所有配重滚轮的位置,避免作业过程中配重移位导致的力平衡失效,前端金属面板上预留了多组规则排列的安装孔位,孔位的位置与尺寸按照通用安装接口标准设计,可以直接对接不同规格的作业执行端,不需要额外加工转接板,降低了现场安装的适配成本。基座两侧的弧形凸起结构,一方面作为内部配重滚轮的轴向限位结构,另一方面也可以作为操作人员手持操作的握持位,表面做了防滑的纹理处理,手持操作时不会出现打滑的问题。
关于外形尺寸与安装边界,整个组件的整体轮廓采用紧凑型布局,宽度方向控制在单手握持的舒适尺寸范围内,长度方向的重心经过反复校核,当所有配重滚轮处于中位时,整个组件的重心刚好落在握持位置的中心轴线上,安装时前端面板的安装孔位采用对称式布局,安装基准面的平面度控制在较高的公差范围内,保证执行端安装后不会出现偏斜,基座底部预留了走线槽位,如果作业端需要接入气路或者电路,管线可以从基座内部的槽位引出,不会干扰杆体的抬升与旋转动作。
从结构可靠性角度考虑,内部配重滚轮与基座腔室之间采用小间隙配合,滚轮表面做了硬化处理,长期调节使用也不会出现磨损导致的间隙过大问题,前端金属面板与基座之间采用内六角螺丝连接,连接螺丝的沉头深度经过精确计算,螺丝安装后不会突出面板表面,避免安装执行端时出现干涉。整个组件的运动过程没有复杂的传动结构,所有调节动作都可以通过手动完成,不需要额外的辅助工具,日常维护只需要定期在配重滚轮的配合面涂抹少量润滑脂即可,维护成本极低。在实际选型适配时,只需要确认作业端的重量范围在组件的配重调节区间内,安装孔位匹配,就可以直接替换使用,不需要对原有设备的结构做大幅度改动。
