带安装法兰的直角通油基座结构件

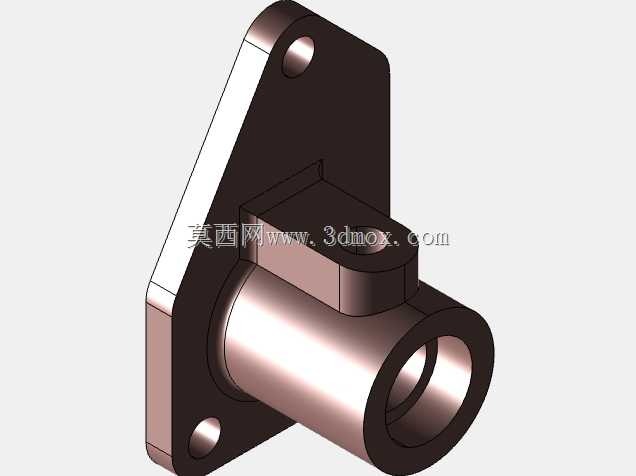

　　这款带侧支接口的法兰式安装基座，是液压回路、小型润滑系统以及气动管路布局中十分常见的连接类结构件，日常在小型液压站的阀块外接支路、机床润滑系统的分油节点、自动化设备的气路转接位置都能见到这类结构的身影，它的核心作用是实现管路的直角转向，同时通过自身的法兰安装板完成整个管路节点的固定，避免管路悬空产生振动疲劳，也能减少管路接头处的应力集中。从结构设计逻辑来看，整个零件分为安装法兰板、主通油筒体、侧支接口三个核心功能段，安装法兰板采用带三角加强筋的耳式结构，两个安装孔分布在法兰板的上下对角位置，安装时可以通过螺栓穿过孔位将整个基座固定在设备壁板、阀块表面或者机架立面上，法兰板与主筒体衔接的位置做了大圆角过渡，避免直角处的应力集中，在承受管路侧向力的时候不会出现焊缝或者本体断裂的问题。

　　主筒体是整个零件的通流主体，内部为光滑通孔，两端可以对接硬管接头或者软管快插接口，筒体的壁厚经过受力校核，在承受1.6MPa常规工作压力的情况下不会出现变形，内壁的粗糙度要求控制在Ra1.6以内，减少流体通过时的阻力，也避免杂质在管壁滞留。侧支接口垂直布置在主筒体的侧壁上，接口的轴线与主筒体轴线垂直相交，这种结构可以实现主路流体的侧向分流，比如在润滑系统中，主路通压力油，侧支可以接压力表或者引出支路给单点润滑位供油，侧支与主筒体的衔接位置同样做了圆角过渡，避免流体在转角处产生涡流，也能提升结构的整体强度。

　　从安装边界来看，法兰板的轮廓尺寸适配常规的M6或者M8安装螺栓，安装孔的中心距符合通用管路安装的间距规范，不会和周边的其他管路接头产生干涉，主筒体的外圆直径和侧支接口的外圆尺寸都匹配标准的管接头安装尺寸，不需要额外加工转接件就可以直接搭配市售的标准管接头使用。在实际建模过程中，这类零件需要重点关注几个公差配合的位置：首先是安装孔的位置度，要保证安装时螺栓可以顺利穿过，不会出现别劲的情况；其次是主筒体两端的端面与内孔的垂直度，避免安装管接头后出现密封面倾斜导致的泄漏；还有侧支接口的轴线与主筒体轴线的垂直度，保证侧路接头安装后方向准确，不会和周边部件产生空间干涉。

　　这类零件的材质通常选用45号钢或者铝合金，根据使用场景的压力等级和防腐要求选择，钢制件一般会做发黑或者镀锌处理，铝合金件做阳极氧化，提升表面的抗腐蚀能力。在设备维护过程中，这类基座属于易检查的管路节点，出现泄漏时只需要更换接头处的密封件即可，不需要整体更换基座，本身的结构强度足够支撑长期的管路振动和压力波动，在很多中小型流体管路系统中，这种一体式的转接基座比分体式的接头组合占用空间更小，安装点位更少，泄漏点也相应减少，能有效提升管路系统的可靠性。很多初学者在练习这类零件建模的时候，容易忽略加强筋的拔模角度和过渡圆角的处理，实际生产中如果没有合适的过渡圆角，铸件或者机加工件会在转角处出现应力集中，长期受交变载荷的话容易产生裂纹，另外安装孔的沉头深度也要匹配所选螺栓的头部尺寸，避免螺栓拧紧后头部突出法兰板表面，影响安装贴合度。
