内燃机用平衡式曲柄轴结构设计

项目分类:通用机械零部件 发布时间:2025-02-20 ID:943752
  • 内燃机用平衡式曲柄轴结构设计

  在往复式动力设备的动力传递链路中,曲轴是承接活塞往复运动、将直线作用力转化为旋转扭矩输出的核心承载部件,其结构合理性直接决定整套动力单元的运行平稳性、NVH表现与服役寿命。本次设计的平衡式曲柄轴,针对小排量单缸内燃机的应用场景做了结构优化,重点解决传统单缸机一阶往复惯性力平衡不足、轴系扭转振动偏大的问题。

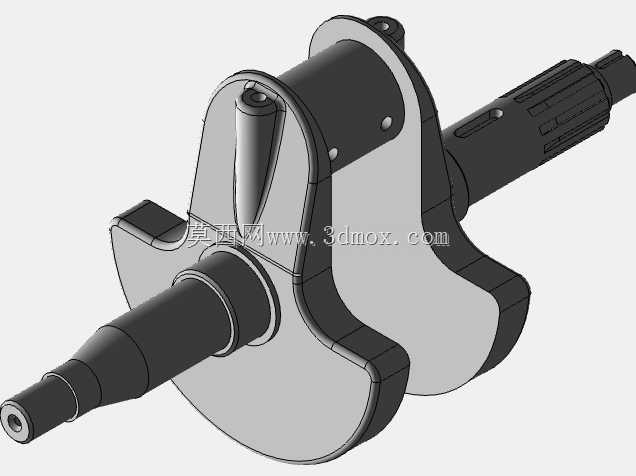

  从实际装机场景来看,该曲轴适配排量125cc到150cc的单缸四冲程内燃机,可广泛应用于通用动力机组、小型农用机械、轻型代步动力设备等场景,这类应用场景普遍对动力单元的体积、重量、运行可靠性有较高要求,同时需要兼顾制造成本与后期维护便利性。设计过程中首先确定了整体式曲柄臂的结构方案,摒弃了分体式曲柄销压装的结构形式,减少了配合面带来的累积误差与松动风险,两个平衡配重块与曲柄臂采用一体化锻造毛坯加工,配重块的扇形轮廓经过反复迭代,质心位置与曲柄销的偏心距做了精准匹配,能够抵消70%以上的一阶往复惯性力,大幅降低设备运行时的整机振动幅度,减少轴承位置的交变载荷冲击。

  轴段的尺寸设计完全匹配常规单缸机的安装边界,输入端采用渐开线花键结构,花键参数选用模数1、齿数18的标准渐开线花键,能够保证扭矩传递过程中的对中性,同时方便与离合器、输出齿轮等部件的装配连接,花键末端设计有退刀槽与轴肩定位结构,装配时可直接抵靠轴承内圈实现轴向定位,无需额外调整垫片。输出端的轴颈采用阶梯式设计,从曲柄臂侧向外依次布置轴承配合轴颈、油封配合轴颈与动力输出端,各轴段之间采用圆角过渡,圆角半径严格控制在2mm,避免应力集中导致的轴段疲劳断裂,油封配合面的表面粗糙度控制在Ra0.8以下,保证油封唇口的密封效果,防止运行过程中出现机油渗漏问题。

  曲柄销与主轴颈的位置度公差控制在0.02mm以内,两个主轴颈的同轴度公差不超过0.015mm,加工过程中需要采用一次装夹完成主轴颈的精磨工序,避免二次装夹带来的同轴度误差。曲柄销表面采用高频淬火处理,淬火层深度控制在1.5mm到2mm之间,表面硬度达到HRC55-60,能够承受连杆轴瓦带来的持续交变载荷,减少长期运行后的磨损量。平衡块的侧面设计有两个定位销孔与螺栓孔,用于安装额外的平衡调整块,可根据不同排量、不同活塞重量的配置做动平衡微调,保证曲轴组件整体动平衡精度达到G2.5级以上,适配最高6000转每分钟的额定运行转速。

  安装边界方面,两个主轴颈的中心距即整机的曲轴安装跨距为128mm,平衡块的最大回转半径为62mm,设计时需要在曲轴箱内部预留足够的避让空间,避免平衡块运转过程中与曲轴箱内壁、机油泵驱动齿轮等周边部件发生运动干涉。曲柄销的直径为30mm,宽度为22mm,适配常规的分体式连杆轴瓦,轴瓦的润滑油槽设计与曲轴内部的斜油道完全连通,机油从主轴颈的进油口进入,通过斜油道输送到曲柄销位置,为连杆轴瓦提供持续的压力润滑,油道的转角位置做了圆弧过渡处理,减少机油流动阻力,同时避免油道转角处的应力集中问题。

  在实际建模过程中,所有特征均采用参数化设计方式,关键尺寸如偏心距、轴颈直径、配重块轮廓半径等均设置为可调整参数,后续如果需要适配不同排量的机型,只需要修改对应参数即可快速生成新的结构模型,无需重新绘制草图。装配验证阶段需要重点检查曲轴与连杆、活塞、轴承、油封等周边部件的配合间隙,曲柄销与连杆大头孔的配合间隙控制在0.03mm到0.05mm之间,主轴颈与轴承内圈采用过盈配合,过盈量控制在0.01mm到0.02mm,既保证装配后的连接可靠性,又不会因为过盈量过大导致轴承内圈变形影响旋转精度。

  从服役可靠性角度考虑,曲轴的所有锐边均做了倒钝处理,避免加工毛刺在运行过程中脱落进入润滑油路,造成轴瓦划伤。轴颈与曲柄臂连接的圆角位置做了滚压强化处理,提升表面残余压应力,进一步提高疲劳强度,能够承受长期交变载荷下的运行需求,减少断轴等恶性故障的发生概率。
