双齿轮联动旋转传动组件结构设计

项目分类:齿轮 发布时间:2025-02-20 ID:945103
  • 双齿轮联动旋转传动组件结构设计
  • 双齿轮联动旋转传动组件结构设计
  • 双齿轮联动旋转传动组件结构设计
  • 双齿轮联动旋转传动组件结构设计
  • 双齿轮联动旋转传动组件结构设计
  • 双齿轮联动旋转传动组件结构设计

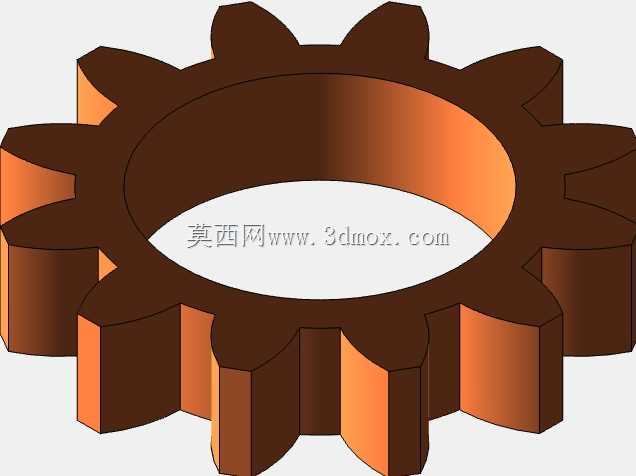

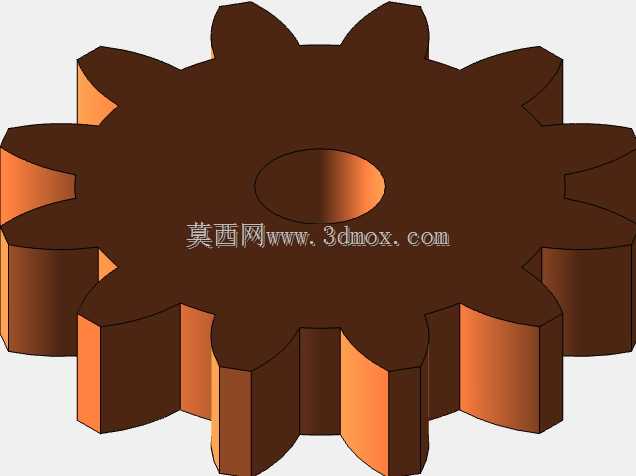

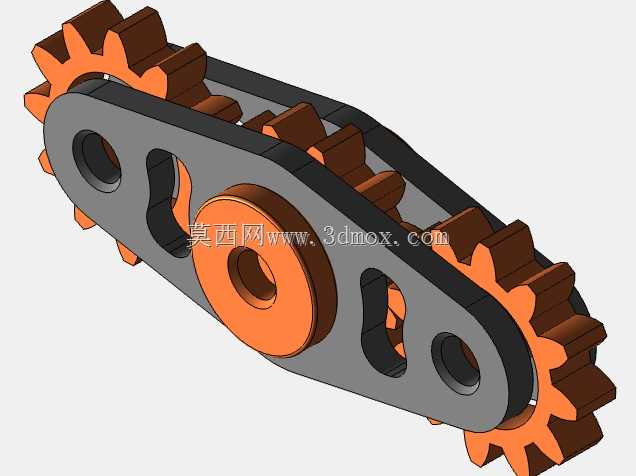

  在小型桌面演示装置、创意机械摆件、轻载传动演示台这类对传动趣味性和结构紧凑度有要求的场景里,这类双齿轮联动的旋转结构往往能兼顾传动可靠性与视觉展示效果,区别于常规外露齿轮传动的单调感,搭配外侧的链状连接板结构,既能实现稳定的旋转运动传递,也能形成独特的视觉识别性,适合用于科普教具、创意机械周边的结构搭建。从实际功能层面看,这套组件核心是通过两个同参数齿轮的同步啮合,配合连接板形成稳定的回转约束,齿轮齿形采用标准渐开线齿廓设计,啮合间隙控制在合理范围,运转过程中不会出现卡滞或窜动问题,中心位置的轴承安装位可以直接适配标准微型轴承,确保旋转过程的顺滑度,避免长期运转后的磨损松旷。

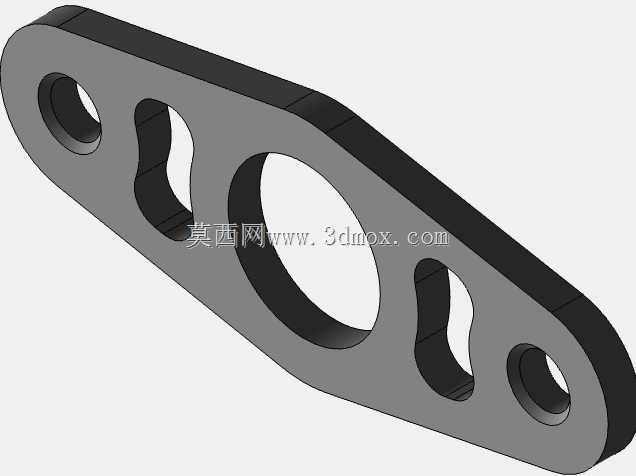

  设计过程中首先确定了双齿轮的中心距参数,两个齿轮的分度圆直径保持一致,保证传动比为1:1,实现两端同步同速旋转,外侧的连接板并非单纯装饰结构,板体上开设的三个镂空孔分别对应两个齿轮的中心轴安装位和中间的减重观察位,板体内侧与齿轮端面保留0.2mm的装配间隙,既不会发生运动干涉,也能对齿轮形成侧向防护,避免杂物进入啮合区域。连接板的外形轮廓顺着齿轮啮合的运动包络线设计,边缘做了圆角过渡处理,没有尖锐棱角,在作为外露演示结构使用时能避免磕碰风险,齿轮的齿宽与连接板厚度匹配,整体装配完成后齿轮端面与连接板外表面基本齐平,不会出现突出的结构棱边。

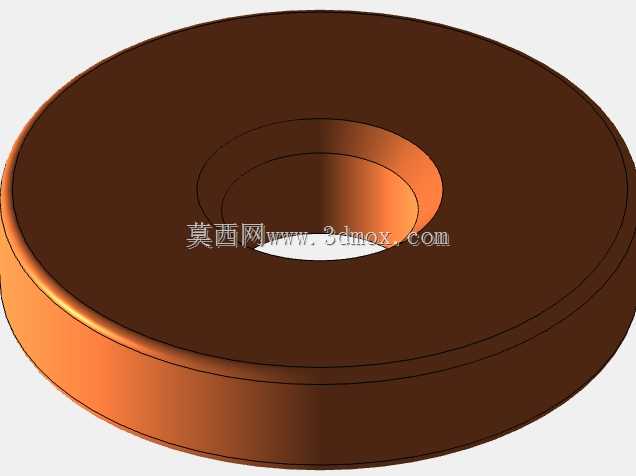

  安装边界方面,两个齿轮的中心轴孔为统一直径规格,可以直接适配标准的微型销轴或电机输出轴,组件整体的外轮廓尺寸控制在紧凑范围内,不需要额外预留过大的安装空间,板体上的安装孔位与齿轮中心同轴,固定时可以通过轴端挡圈或者紧定螺钉实现轴向定位,不需要额外设计复杂的固定结构。考虑到轻载场景下的耐用性需求,齿轮与连接板的配合面做了公差匹配,轴孔与销轴的配合采用间隙配合,装配后不需要额外润滑也能实现顺畅转动,顶部的密封结构设计可以覆盖中心轴承位置,避免灰尘进入轴承滚道,延长组件的无维护使用周期。

  在实际选型适配时,这套结构可以直接搭配小型低速电机作为动力输入,一端齿轮接入动力后即可通过啮合带动另一端齿轮同步旋转,连接板随齿轮做平面回转运动,形成独特的动态视觉效果,也可以作为手动操作的演示结构,用于机械传动原理的展示教学,帮助初学者理解齿轮啮合、同步传动的基础机械原理。结构建模过程中对所有运动部件做了干涉检查,齿轮旋转到任意角度时,齿顶与连接板内侧、齿轮与齿轮之间都不会出现碰撞问题,所有圆角、倒角的尺寸都符合机加工或者3D打印的工艺要求,不需要额外做工艺补正即可直接用于生产制造,针对不同的使用场景,还可以通过调整齿轮模数、齿宽参数来改变整体的承载能力,适配不同负载的传动需求。
