工业多层置物存储钢架结构设计

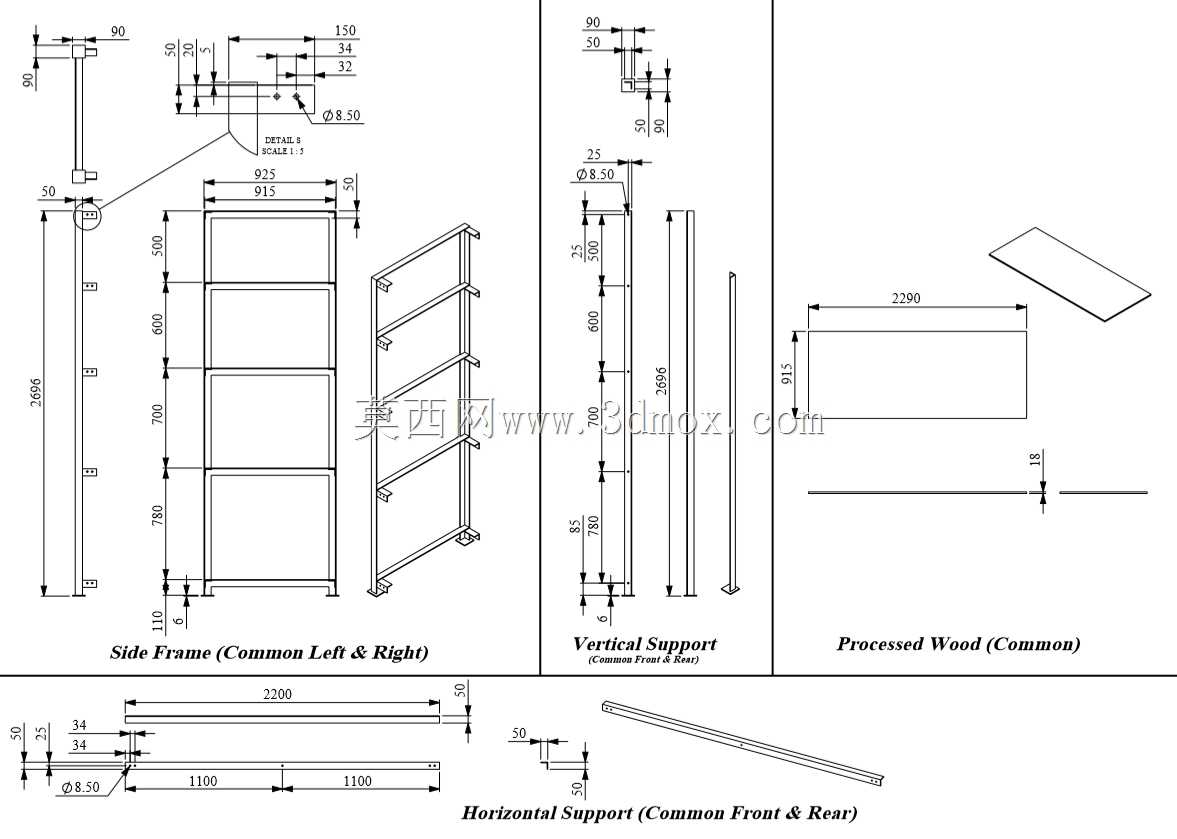

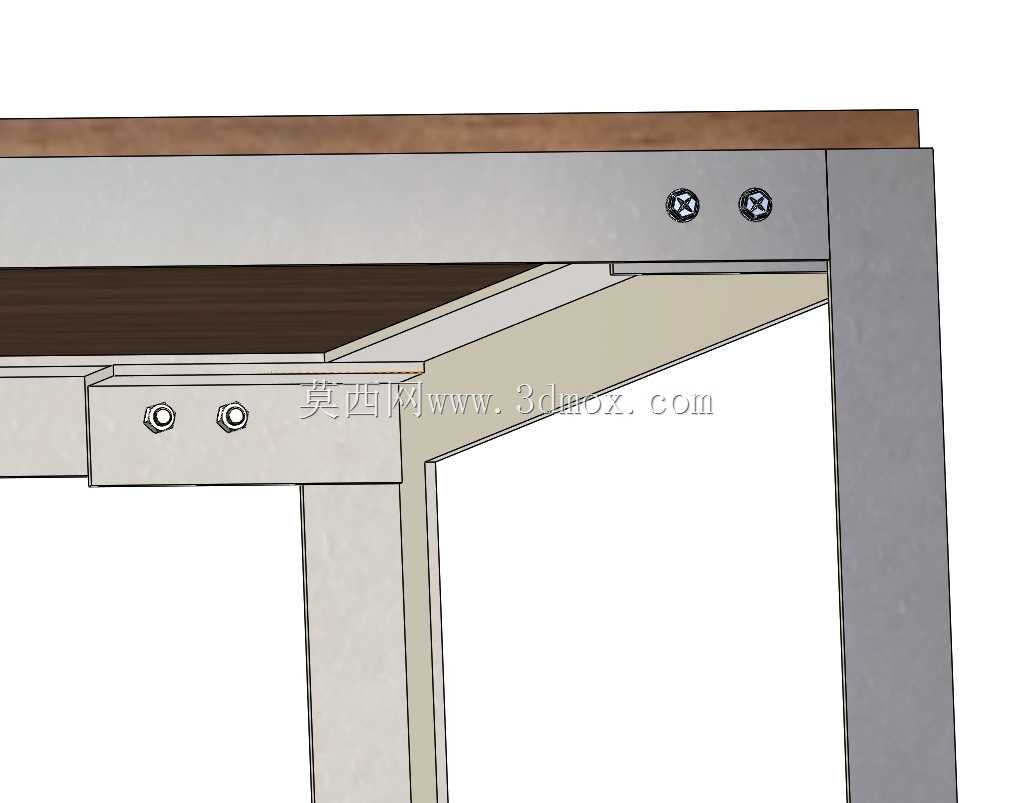

　　这款多层置物存储钢架，主要面向车间工位旁物料暂存、维修间工具分类摆放、小型仓储区域零散货品规整这类场景，也可适配实验室样品分类存放、电商小件货品分拣临时置物的需求，区别于重型高位仓储货架，它的定位是轻中载场景下的近距离存取置物，不需要配合叉车作业，人工即可完成所有取放操作。从结构设计逻辑来看，整体采用框架式受力结构，竖向支撑为矩形薄壁钢管，四根主立柱沿置物台四角分布，中间增设两根竖向分隔立柱，将每层置物平面均匀划分为两个独立置物区域，避免单块层板跨度过大导致的中部挠度变形，每层层板下方对应设置横向连接方管，既作为层板的承托筋条，也同时充当框架的横向拉结构件，配合立柱间的斜向支撑？不，这款结构没有额外加斜撑，是靠每层的横向框体与立柱刚性连接形成整体框架抗侧移能力，这种设计的好处是框架内部没有斜向杆件遮挡，置物空间完全通透，取放物品时不会被杆件磕碰，尤其适合放置尺寸规整的箱装物料、盒装工具、扁平类工件。层板采用木质复合板材嵌装在钢框架内的结构，钢框架给层板提供边缘支撑，避免层板边缘受重物磕碰出现掉边破损，同时木质层板表面摩擦力适中，放置金属工件、塑料盒类物品时不容易出现滑移，相比纯钢层板也能减少取放金属件时的碰撞噪音。

　　整体外形为窄长型立式结构，深度方向尺寸控制在400mm左右，可直接贴墙摆放不占用过多通行空间，宽度方向约1200mm，高度约1800mm，共设置五层置物平面，层间距均匀分布在320mm左右，既可以放置高度250mm以内的标准零件盒，也可根据存放物品的高度调整？不对，这款模型的层架是固定焊接式结构，层间距不可调，这种固定结构的优势是整体刚性更好，不需要在立柱上加工密集的调节孔，不会削弱立柱的截面强度，长期满载使用也不会出现层架滑落的风险，适合存放物品高度相对固定的场景。

　　安装边界方面，底部四个立柱底端配置了可调脚杯，可通过旋转脚杯调整整体高度，适配地面不平整的安装场景，保证所有层板处于水平状态，避免放置的物品出现倾斜滑落，脚杯底部为橡胶材质，与地面接触时不会刮伤环氧地坪或者瓷砖地面，同时能起到一定的防滑作用，轻微碰撞架体时不会出现整体移位。设计过程中优先考虑了装配工艺性，所有钢构件之间采用焊接连接后整体做喷塑处理，层板直接嵌装在每层的钢框内不需要额外紧固件，现场安装只需要将脚杯拧入立柱底端的螺纹孔即可，不需要复杂的组装步骤，单人即可完成安装就位。受力层面，单层层板均布载荷设计值为50kg，整架满载载荷不超过220kg，完全满足轻量置物的需求，不会出现过载变形的问题。

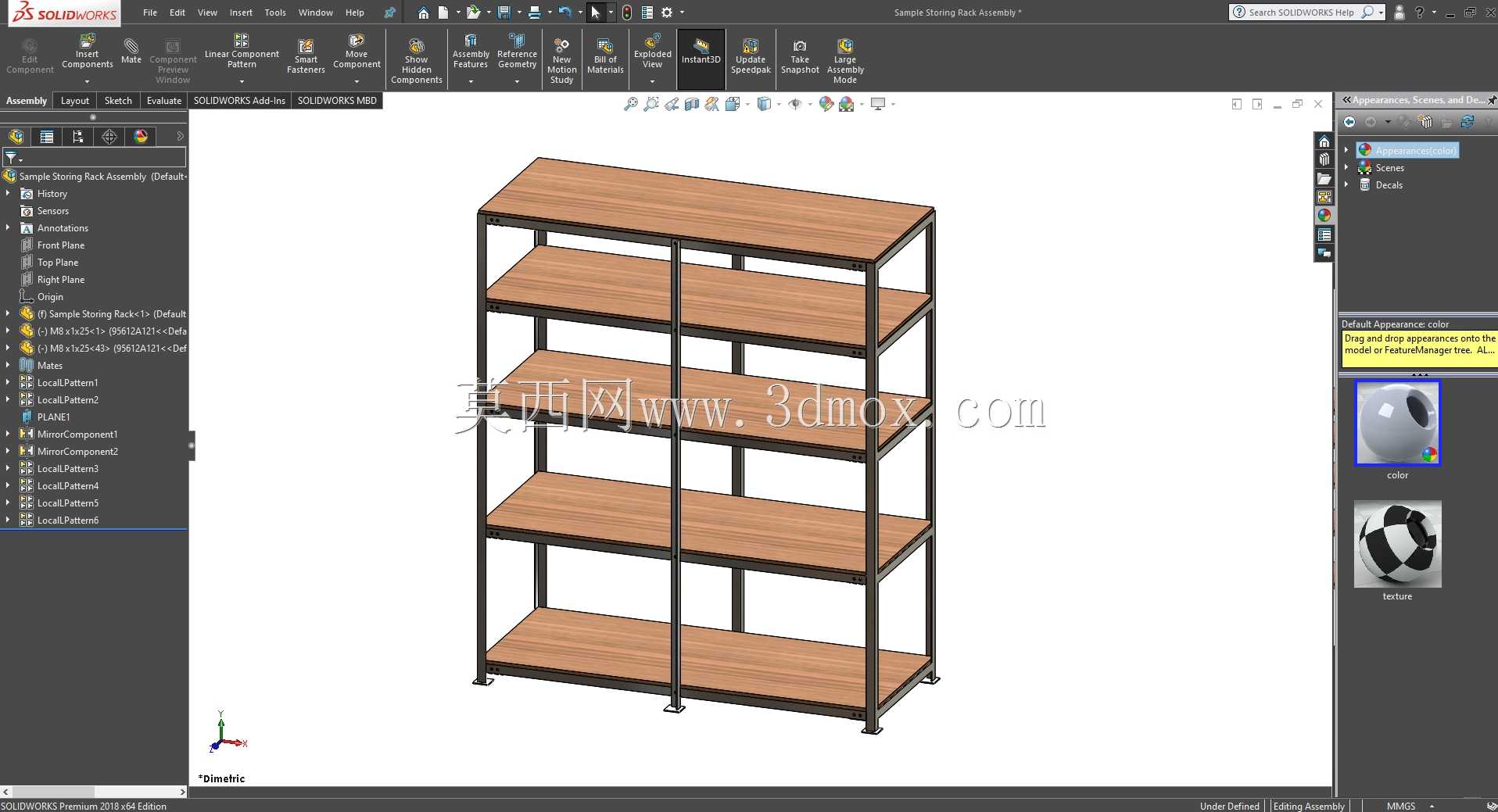

　　框架的所有杆件连接处都做了圆弧过渡处理，没有尖锐的焊瘤毛刺，避免操作人员取放物品时被划伤，层板边缘与钢框齐平，没有突出的棱角，日常清洁时也不会勾扯抹布。在实际使用场景中，这类存储架常布置在生产线旁，用来放置当班需要用到的小型工装、待装配的小零件盒、作业指导书文件盒；在维修车间则可以分类摆放不同规格的维修工具、替换下来的待检测零部件；在办公区域也可用来放置文件盒、样品展示件，适配场景十分灵活。结构建模时所有杆件的截面尺寸、连接位置都做了参数化关联，如果需要调整整体高度或者层间距，只需要修改对应参数即可快速生成新的结构方案，不需要重新绘制每个零件，能大幅提高同类型置物架的设计效率。
