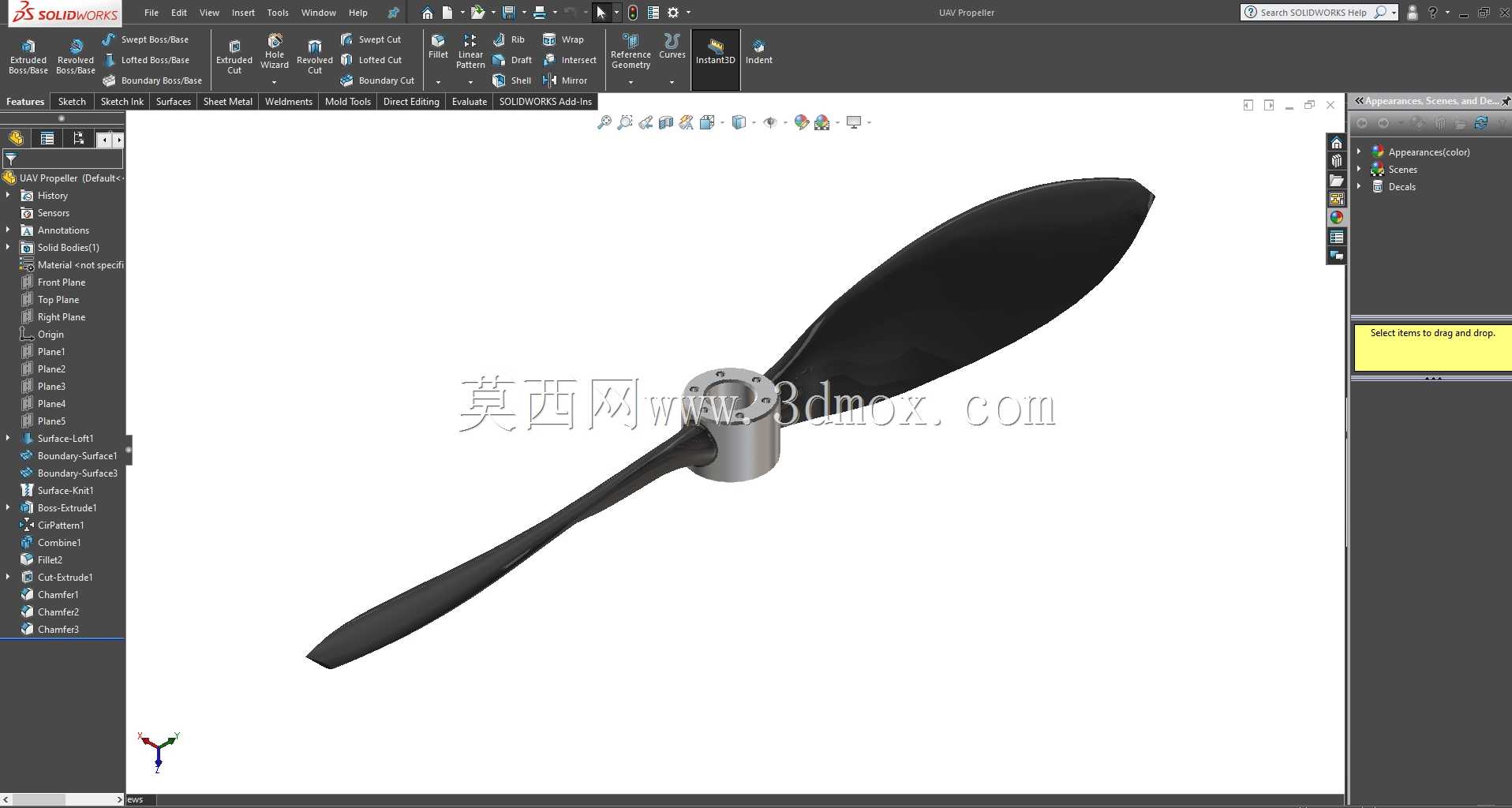

小型多旋翼无人机双叶螺旋桨结构设计

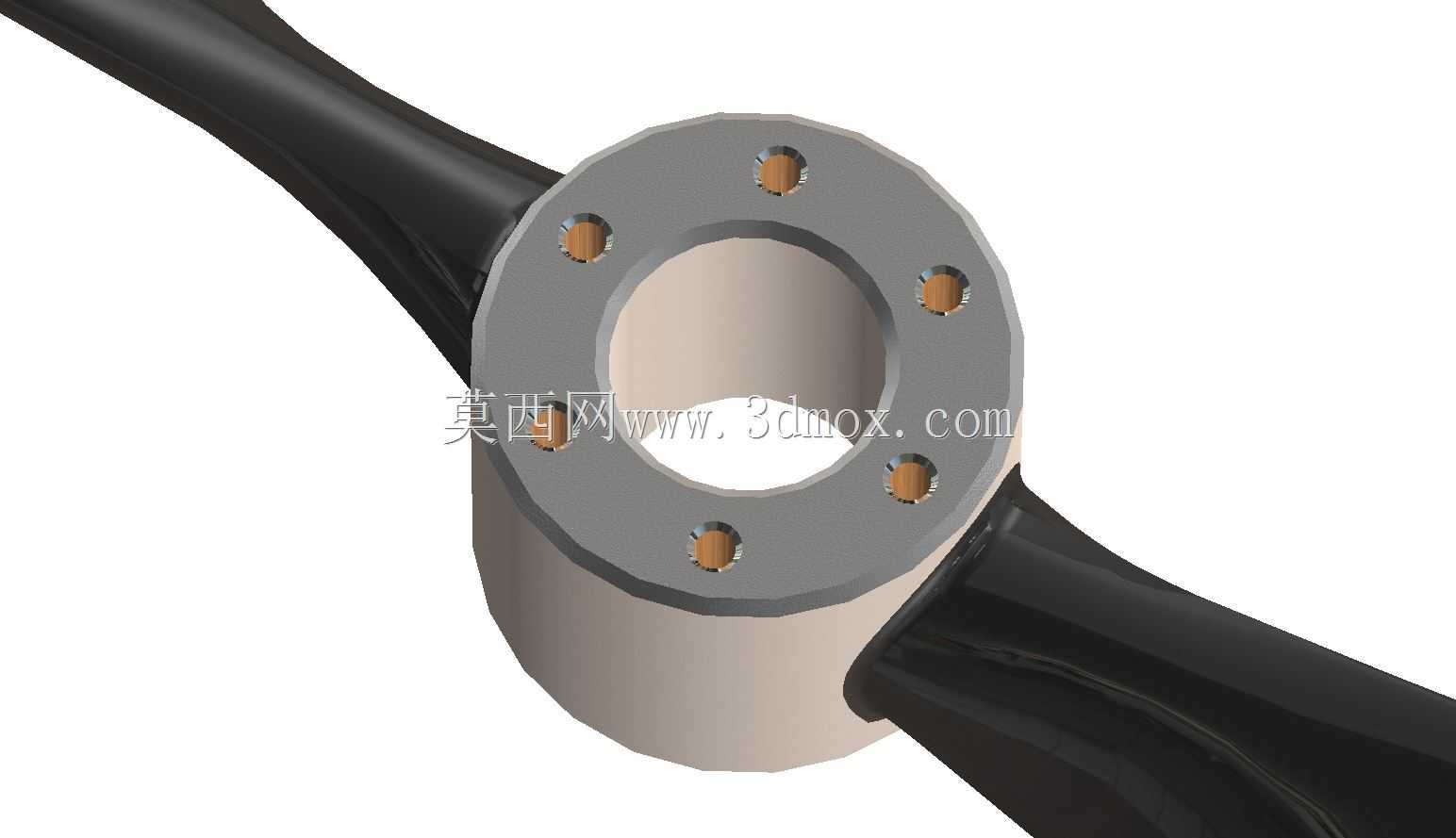

　　在消费级及工业级小型多旋翼无人机的动力系统匹配中，螺旋桨作为直接将电机旋转扭矩转化为气动升力的核心执行部件，其结构设计合理性直接决定整机的悬停稳定性、续航时长、载荷能力与飞行噪音水平。这款双叶螺旋桨的设计，首先围绕小型无刷电机的输出特性做匹配，桨叶翼型选用低速高升阻比的凹凸翼型，适配多旋翼无人机常用的3-6寸桨尺寸区间，桨根位置设置的金属衬套结构，能够避免塑料桨叶在电机轴高速旋转、频繁加减速过程中出现安装孔磨损、桨根开裂的问题，同时保证桨叶与电机轴的同轴度，降低旋转过程中的动不平衡量。

　　从实际应用场景来看，这类螺旋桨可适配航拍测绘无人机、农业植保小型无人机、教学实验无人机以及穿越机等多种机型，不同场景下的设计侧重各有区别：用于航拍作业的机型配套桨叶，会在桨尖做小角度后掠设计，打散翼尖涡流降低旋转噪音，避免航拍过程中桨叶噪音被机载麦克风收录影响收音效果；用于植保作业的配套桨叶，会适当提升桨叶根部的结构强度，同时优化桨叶下洗气流的均匀性，保证药液雾化后的喷洒幅宽与沉降效果；用于穿越机的配套桨叶则会提升桨叶的响应速度，优化螺距分布让油门变化时的拉力输出更线性，满足特技飞行时的快速动力响应需求。

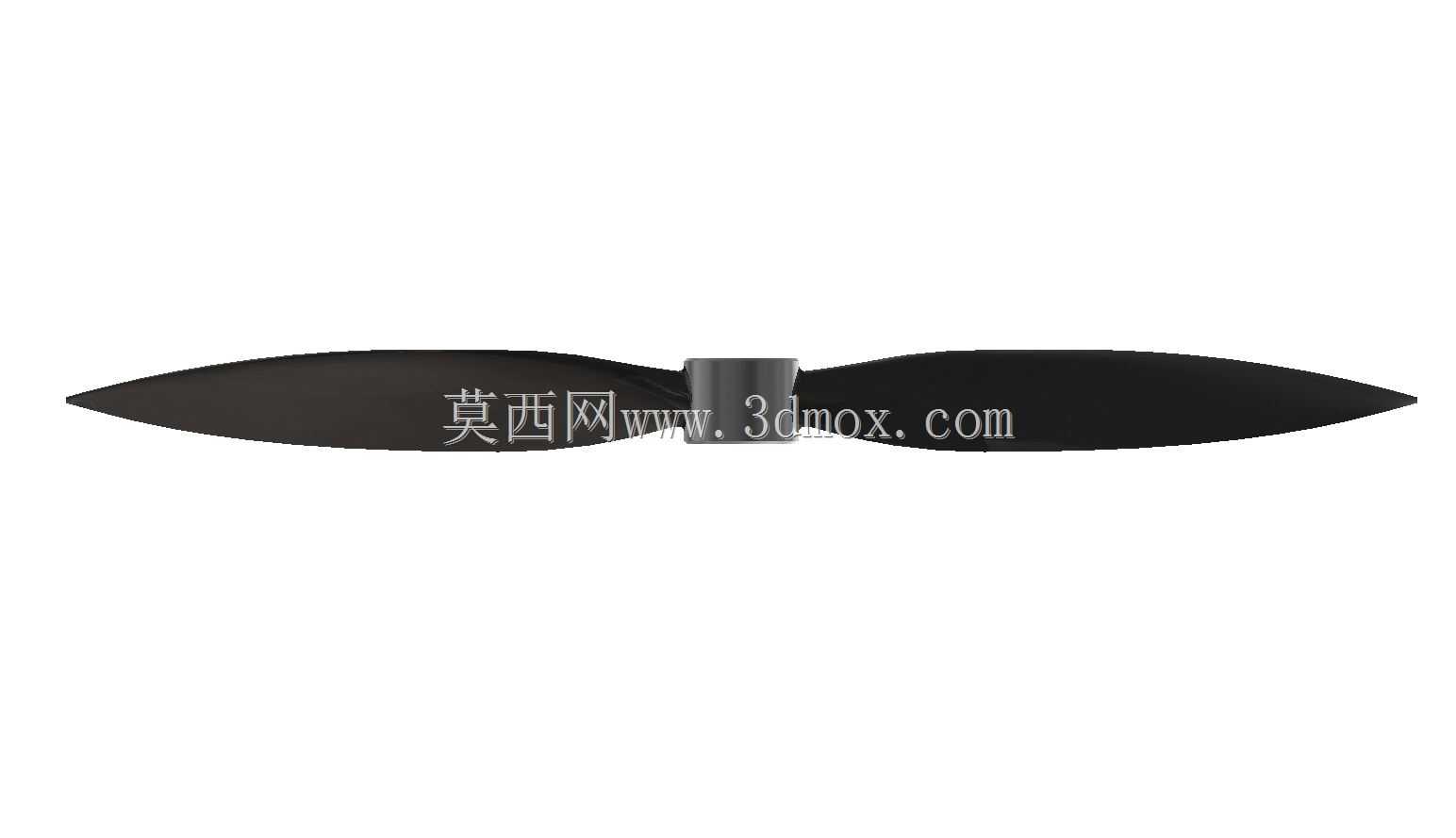

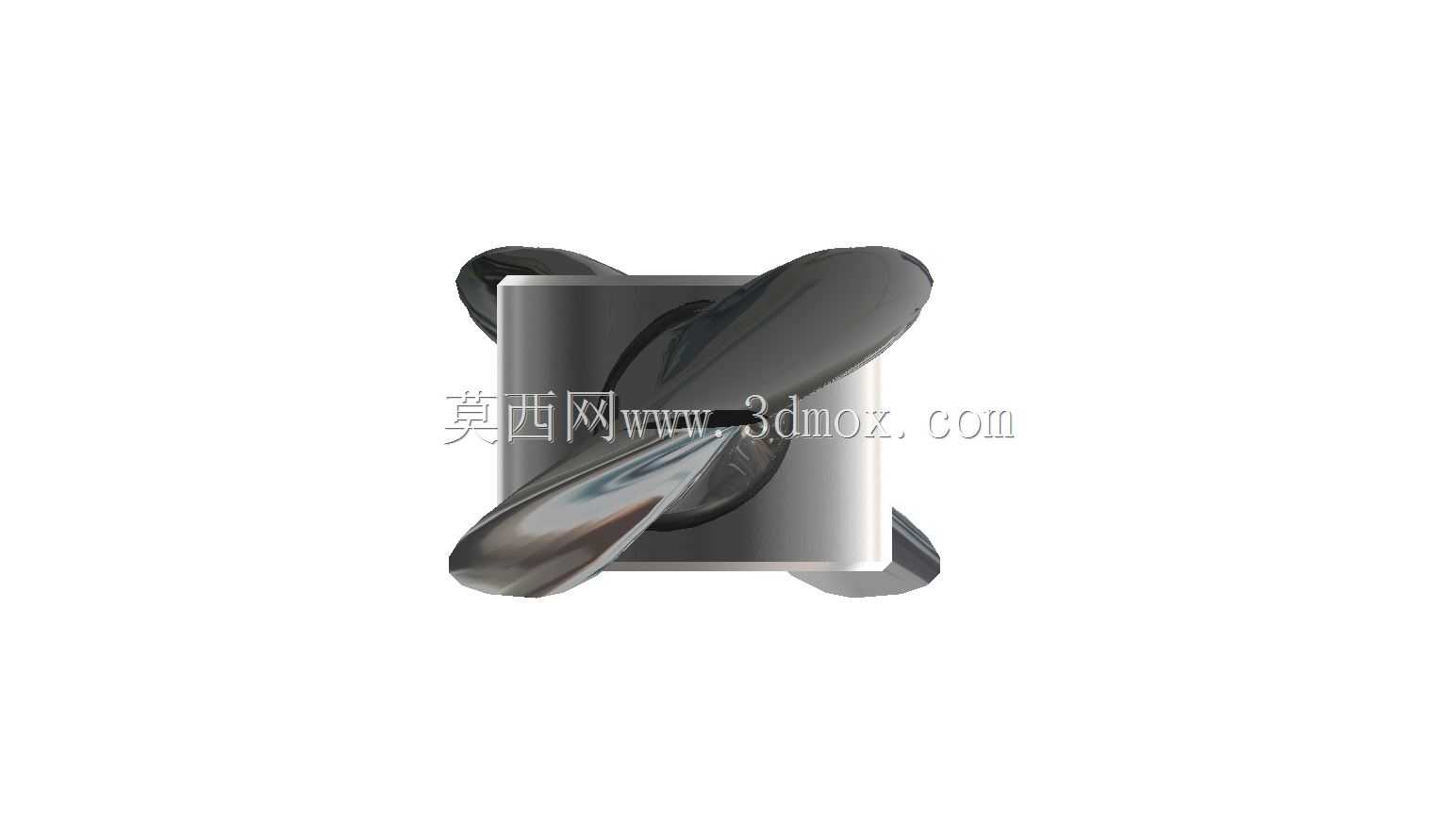

　　设计过程中首先要确定的是安装边界尺寸，桨根的安装孔直径适配行业通用的M3、M5电机输出轴规格，衬套的轴向长度与电机转子的安装座深度匹配，保证桨叶安装后不会出现轴向窜动，桨叶的旋转直径需要与无人机机臂的长度做匹配，避免相邻机臂的桨叶在旋转过程中出现打桨干涉，同时要预留足够的安全间隙，应对飞行过程中机臂的微小形变与振动带来的位移。桨叶的螺距从根部到尖部呈非线性渐变分布，根部位置弦长更大、螺距更小，能够在旋转角速度相同的情况下，平衡不同半径位置的线速度差异，让整个桨叶的拉力分布更均匀，避免局部翼段出现气流失速，提升气动效率。

　　结构强度校核是这类旋转部件设计的核心环节，需要模拟无人机做最大油门爬升、急停转向、阵风扰动等极端工况下的载荷，桨叶的材料通常选用玻纤增强尼龙或者碳纤维复合材料，设计时要保证桨叶在1.5倍最大工作转速下不会出现塑性形变，同时要控制桨叶的固有频率，避开电机常用工作转速区间的振动频率，避免飞行过程中出现共振现象，导致整机振动过大影响飞控传感器的工作精度。桨叶的静平衡与动平衡设计也需要在建模阶段做考量，两片桨叶的质量差控制在0.1g以内，质心位置相对于旋转中心的偏移量控制在允许范围内，降低高速旋转时的离心振动，减少电机轴承的额外载荷，延长动力系统的使用寿命。

　　从气动设计的细节来看，桨叶的迎角设置需要匹配无人机的常用巡航速度，悬停状态下桨叶的迎角处于最佳升阻比区间，前飞状态下通过周期变距（多旋翼通过转速差实现等效变距）时，桨叶的迎角变化不会超出线性升力区间，避免出现气流分离导致拉力骤降。桨叶表面的光滑度设计也会影响气动效率，建模时保证翼型曲面的连续性，减少表面的凸起与接缝，降低摩擦阻力。另外桨叶的前缘做了微小的钝化处理，提升飞行过程中碰到细小杂物时的抗损伤能力，避免小磕碰就导致桨叶前缘缺损失去平衡。

　　在实际装机匹配时，这款螺旋桨的拉力系数、扭矩系数都可以通过建模阶段的CFD仿真做初步测算，方便工程师匹配对应KV值的电机与电调参数，保证动力系统工作在最佳效率区间，避免电机出现过载过热或者动力冗余过大导致的重量浪费。桨根的衬套与桨叶本体采用注塑嵌合的方式连接，建模时需要考虑衬套与塑料基体的结合力，设计对应的防滑槽结构，避免大扭矩输出时桨叶与衬套之间出现相对滑动。同时桨叶的折叠结构（如果是折叠桨设计）的铰接位置间隙需要控制合理，既保证桨叶在起飞时可以靠离心力快速展开，又不会因为间隙过大导致旋转过程中出现桨叶晃动。
