多通带安装耳法兰式管路连接接头

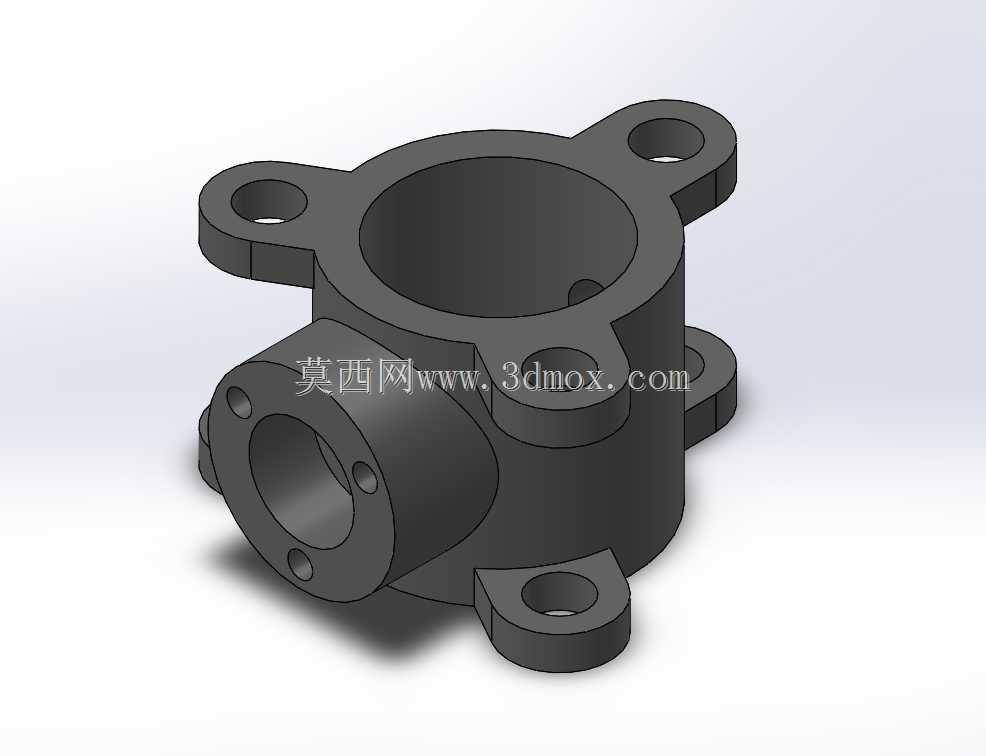

　　这类多耳式多通管路接头，在流体输送系统里的应用场景覆盖极广，从车间集中供气的分支管路、小型液压站的油路分配，到冷却循环系统的介质分流，都能见到这类结构的身影。不同于普通直通接头只能实现两段管路对接，这个接头主体采用中空筒式主腔体结构，主腔体轴向贯通作为主流道，侧部垂直引出一个同径或异径的旁通接口，能同时实现三路介质的连通分配，省去了额外加装三通管件的装配步骤，也减少了管路接头数量过多带来的泄漏风险点。

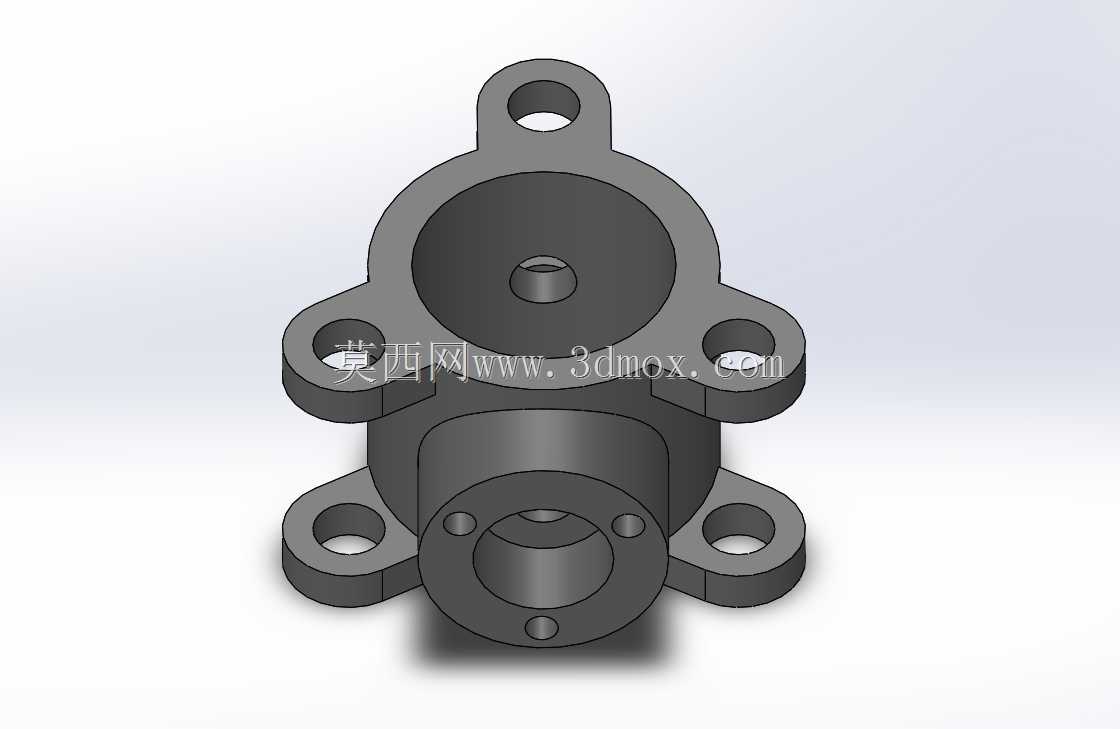

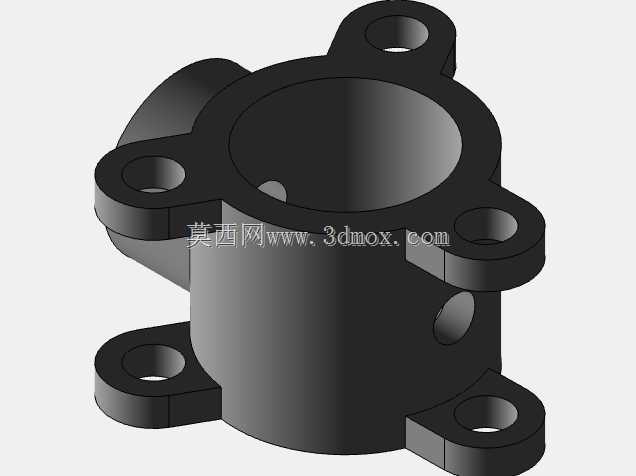

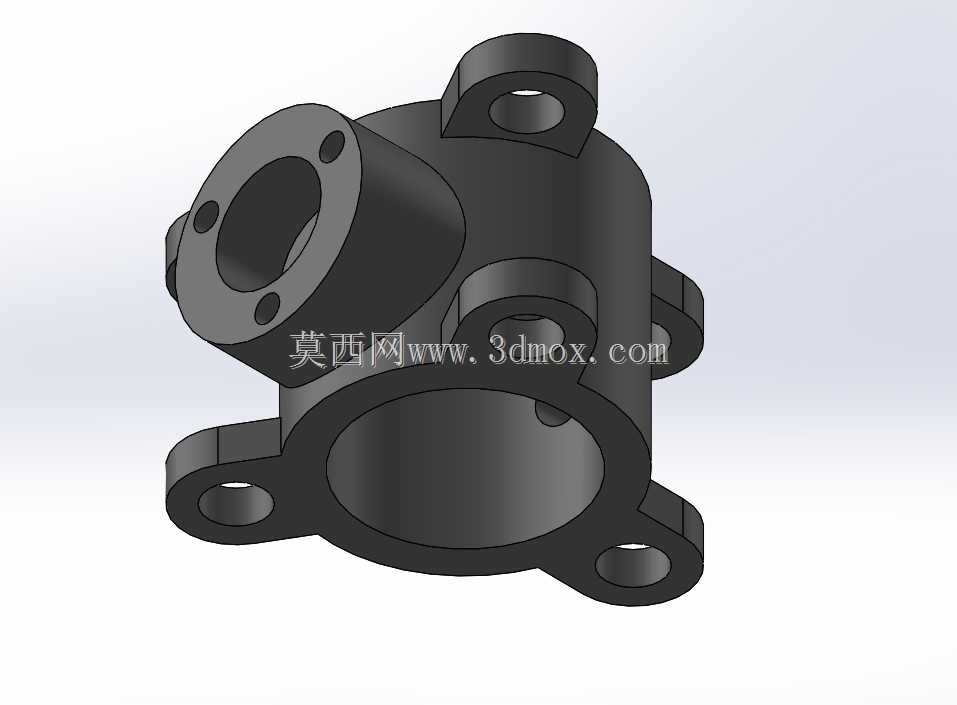

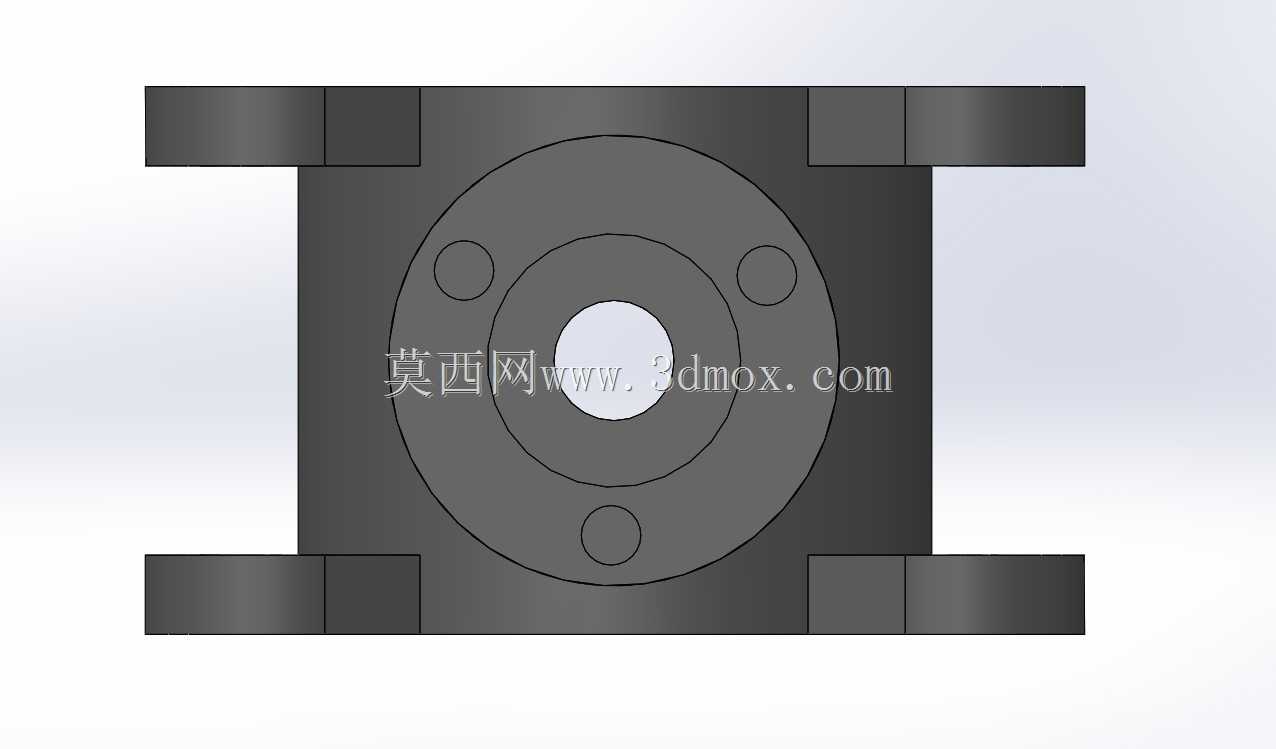

　　从结构设计来看，主腔体上端沿圆周均匀分布四个带安装孔的凸耳，每个凸耳上的通孔为光孔设计，适配螺栓穿装固定，四个安装耳的分布角度经过受力校核，在对接法兰或者安装面板时，每个固定点的压紧力能均匀作用在主腔体端面，避免单侧压紧导致的密封面偏斜、密封件压溃失效问题。侧部引出的接口端面同样设计了带安装孔的法兰凸缘，两个小孔沿接口中心对称分布，用于对接旁通管路的法兰端，保证旁通连接的同轴度与密封可靠性。主腔体下端同样预留了对接结构，可直接对接下部管路或者安装基座，整体结构没有冗余的设计部分，所有凸耳、接口的厚度都经过壁厚校核，在满足额定工作压力下的强度要求的同时，尽可能控制整体重量，减少材料占用。

　　实际选型使用时，首先要确认主腔体的通径与对接管路的内径匹配，保证介质流经时不会产生过大的通流截面突变，避免出现局部压损过大、流道紊流的问题。安装边界方面，四个上安装耳的外圆轮廓决定了安装时需要预留的操作空间，穿装螺栓时要给套筒或者扳手留出足够的转动空间，侧部接口的伸出长度也要纳入管路排布的考量，避免旁通管路安装后和周边其他零部件产生干涉。密封面的设计上，主腔体上下端面、侧部接口端面都预留了密封件安装槽位，可适配O型圈或者平垫片密封，根据输送介质的类型（压缩空气、液压油、冷却水等）选择对应材质的密封件，就能满足不同工况下的密封要求。

　　建模过程中，这类零件的核心是保证各个接口的同轴度、安装孔的位置度公差，主腔体与侧部接口的相贯线位置要做圆角过渡，避免应力集中——实际工况下管路内的介质压力波动会在相贯线位置产生交变应力，直角相贯很容易在长期使用后出现疲劳裂纹，倒圆角处理能大幅分散应力，提升零件的使用寿命。安装耳与主腔体的连接位置同样做了加强圆角，避免螺栓压紧时凸耳根部出现断裂。所有安装孔的孔口都做了微小倒角，既可以去除机加工后的毛刺，也能在穿装螺栓时起到导向作用，提升装配效率。

　　这类接头相比焊接式的多通管路，优势在于可拆卸性强，后期管路维护、改路时不需要切割管路，只需要拆卸对应位置的螺栓就能完成调整，同时铸件成型的结构一致性更好，批量使用时的互换性强，不需要现场配焊，能大幅缩短现场装配的工时。在一些对管路清洁度有要求的场景，比如液压系统、洁净气路系统，这类机加工成型的接头内壁粗糙度更容易控制，不会出现焊接残留的焊渣、氧化皮脱落污染介质的问题。
