汽车发动机活塞连杆组件结构设计

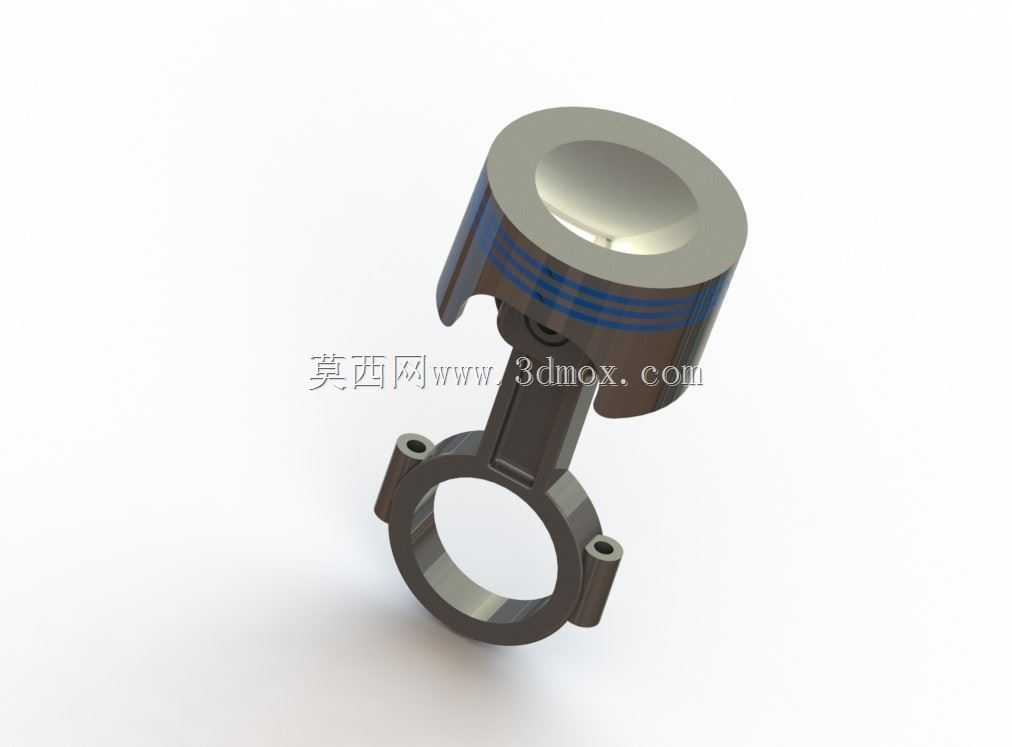

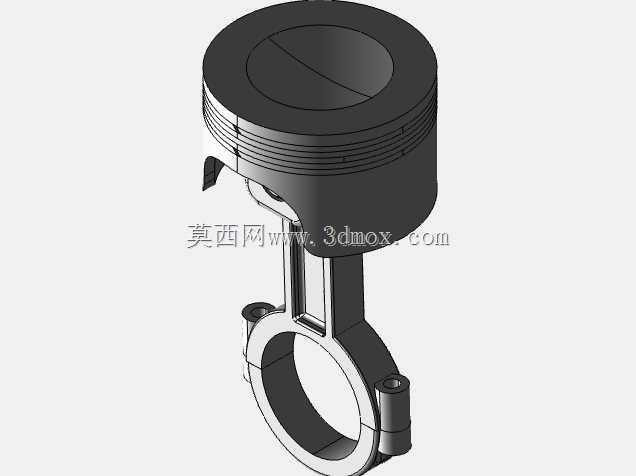

　　作为发动机核心运动部件，活塞连杆组件的设计合理性直接决定整机动力输出效率与运行可靠性，这套三维结构完整还原了往复式内燃机活塞连杆组的装配关系，覆盖从活塞顶部燃烧室到连杆大头曲轴连接端的全部结构细节。活塞头部采用平顶凹腔设计，可适配缸内直喷机型的混合气形成需求，头部环带区域预留三道环槽，分别对应两道气环与一道油环的安装位，环槽侧壁加工有高精度定位止口，能避免活塞环高速往复运动时出现卡滞、窜油问题，活塞销座部位做了加厚加强处理，销孔内部设计有衬套安装台阶，可通过浮式销结构实现活塞与连杆小头的柔性连接，降低交变载荷下的接触应力集中。

　　连杆部分采用工字形截面杆身，这种截面形式能在保证结构强度、抗扭刚度的前提下最大限度降低往复运动质量，减少曲轴运转时的惯性力负载，连杆小头端集成了衬套压装位，可通过过盈配合装入铜基衬套，为活塞销提供耐磨支撑面，连杆大头采用斜剖分结构，剖分面设计有定位锯齿结构，能保证连杆盖与杆身的装配定位精度，避免螺栓紧固后出现错位，大头孔内预留轴瓦安装槽，可装入分体式滑动轴瓦，与曲轴连杆轴颈形成高精度转动副。

　　从安装边界来看，活塞外径与气缸内壁保持微米级配合间隙，裙部设计有微椭圆型线，可补偿热态下活塞受热膨胀的变形量，避免冷态敲缸、热态拉缸的问题，连杆大端的开合尺寸满足曲轴装配时的穿装要求，杆身与曲轴平衡块、缸体下部之间预留了足够的运动避让空间，全行程运动过程中不会出现结构干涉。在实际工程应用中，这类活塞连杆组件广泛适配小排量乘用车汽油机，工作过程中活塞承接燃烧室燃气爆发压力，通过活塞销将力传递至连杆，再由连杆将往复直线运动转换为曲轴的旋转运动，最终输出动力。

　　设计过程中需要反复校核不同转速下的惯性力平衡、活塞热变形量、连杆杆身的疲劳强度，同时要兼顾活塞环的密封性能、各摩擦副的润滑路径设计，这套三维模型完整还原了各部位的倒角、退刀槽、油孔等工艺细节，可直接用于结构教学、装配干涉校验、运动仿真分析等场景，能帮助设计人员快速理解曲柄连杆机构的运动逻辑与结构设计要点，也可作为同类型部件改型设计的结构参考，在建模过程中各零件的装配约束完全按照实际装配关系设置，可直接导入仿真软件进行运动学、动力学分析，验证不同工况下的部件受力与运动轨迹。
