重卡后尾修复防护加强支架结构设计

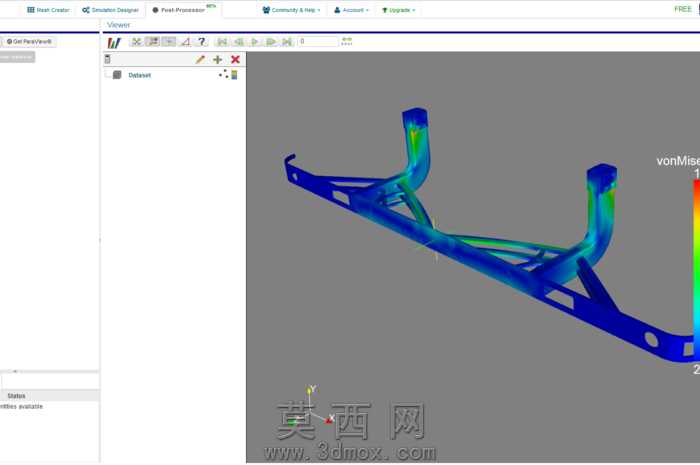

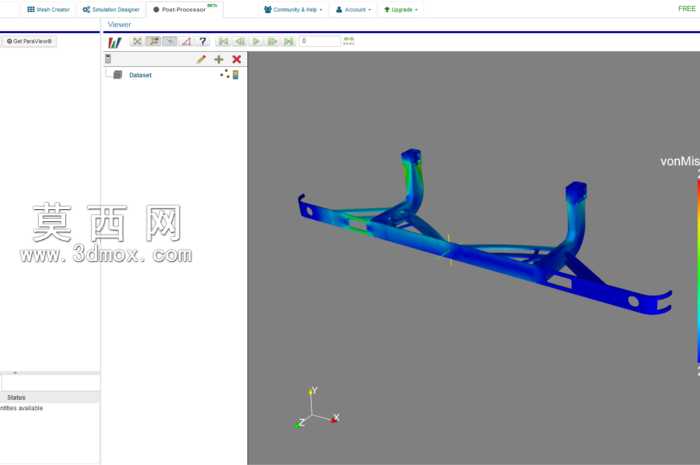

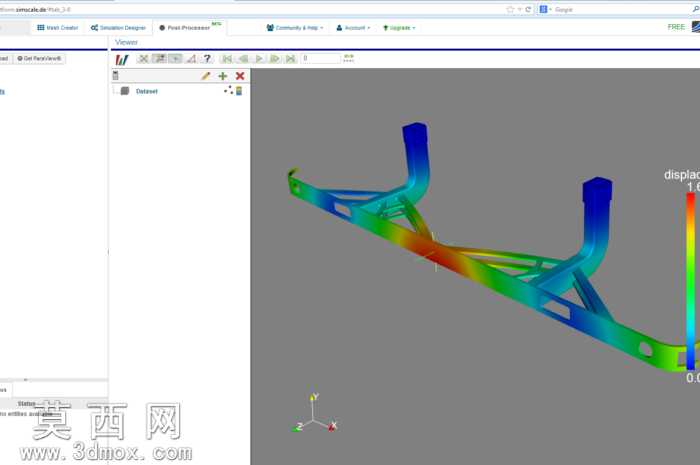

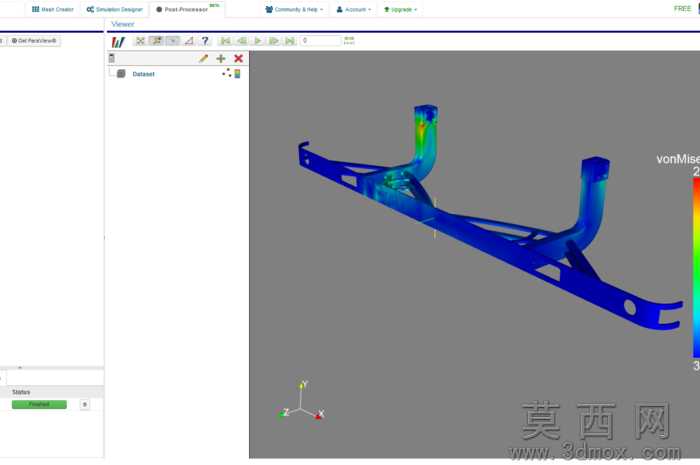

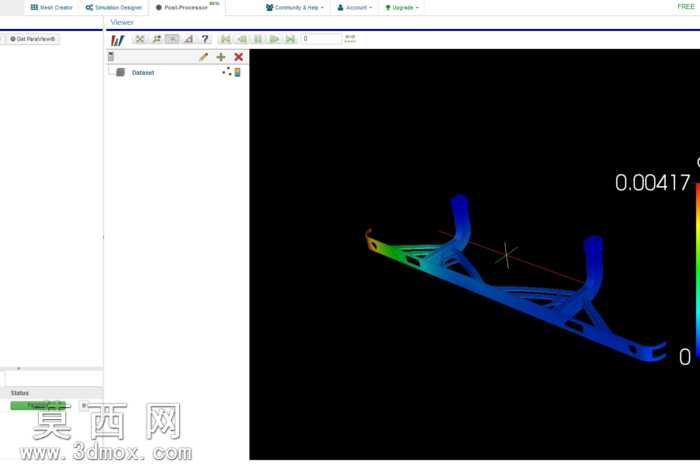

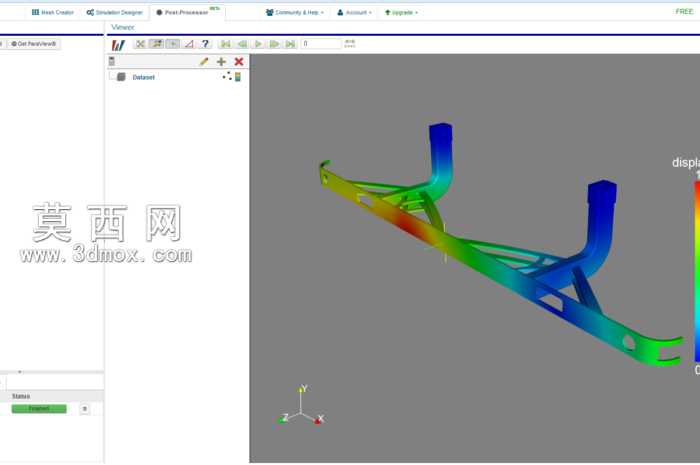

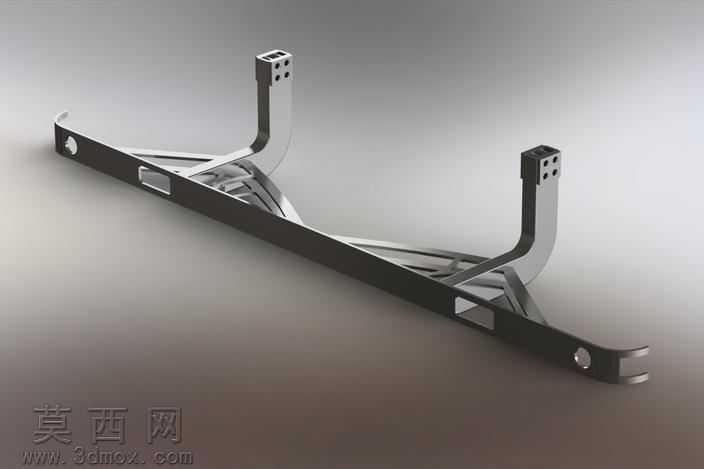

本作品为卡车尾部防护修复加强构件，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循10毫米厚板加工的工艺要求，对每一处折弯、开孔、连接位都做了精准的尺寸约束，确保模型可直接对接板材下料、折弯成型的生产流程。模型渲染阶段采用哑光金属材质搭配磨砂黑表面处理效果，还原了钢制构件经表面喷涂后的真实质感，场景布光采用柔和侧光搭配环境漫反射，清晰呈现出构件的镂空减重结构、弯折加强筋以及两端连接支座的细节特征，支座处的安装孔位做了沉头结构处理，匹配实车装配的螺栓连接需求。设计思路上围绕重载使用场景做了针对性优化，整体结构在保证足够结构刚度的前提下，通过中部镂空的桁架式设计控制整体重量，经仿真验证总重量控制在64.566公斤，兼顾轻量化与结构强度要求；两端的L型连接支座采用加高加厚设计，与主体横梁之间设置了三角加强筋结构，可有效分散行驶过程中的颠簸载荷与意外碰撞冲击力，仿真验证结果显示，在额定载荷工况下最大位移为1.17毫米，冯·米塞斯应力峰值为229.86MPa，完全满足重型卡车的日常使用强度要求。构件整体线条硬朗流畅，末端采用圆弧收边设计，既消除了尖锐边角的安全隐患，也让整体外观更具力量感与视觉整体性，安装后可直接修复受损的卡车尾部结构，同时对尾灯区域形成稳定的防护支撑，替代原有易变形的单薄尾架结构，大幅提升尾部构件的抗冲击能力与使用寿命，建模过程中对所有焊接位、折弯圆角都做了工艺性处理，避免出现无法加工的尖锐内角或者超出板材折弯极限的结构，确保设计方案可直接落地生产。
