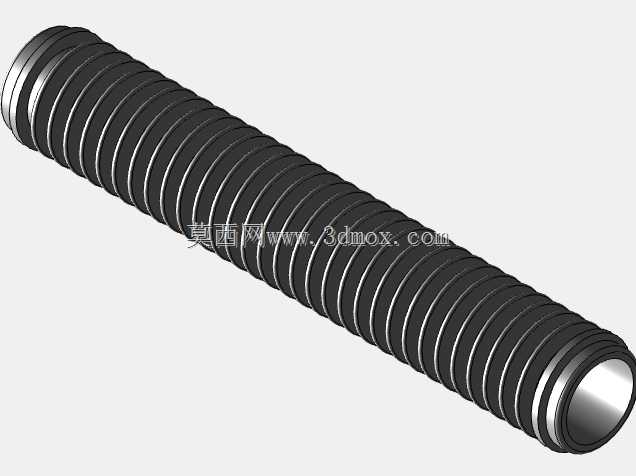

耐高低温弹簧伸缩硅胶波纹软管结构

　　在工业流体输送、设备走线防护、工位柔性对接场景中，这类带弹簧支撑的硅胶波纹软管是适配多工况位移补偿的核心连接件，不同于普通光面硅胶管易弯折堵流、硬管无法适配相对位移的缺陷，该结构通过内嵌弹簧骨架与波纹外壁的组合设计，解决了小空间内管路需要反复拉伸、弯折、角度偏移时的通径保持问题。从实际应用场景来看，这类软管常被用在小型气动设备的气源支路对接、高低温环境下的传感器走线防护、实验设备的流体输送通路、小型机电产品的活动部位穿线保护中，比如需要频繁开合的设备舱门走线、有小幅振动的模组之间气路连接、温控区间跨度大的检测工位介质输送，都能看到这类结构的应用。

　　从功能特性上看，管体采用硅胶材质成型，本身具备优秀的耐老化性能，在-20℃到180℃的温度区间内都能保持稳定的弹性与密封性能，不会因为低温出现管体脆裂，也不会因为高温出现材质软化粘连；内嵌的弹簧骨架沿着管体波纹的波谷位置布设，和硅胶层完全贴合硫化成为整体，当管体被拉伸时，弹簧提供均匀的回弹力，避免管体被过度拉长导致管壁变薄破裂，当管体被压缩时，波纹结构可以有序折叠，不会出现管壁挤压褶皱堵死内部通路的情况，同时弹簧的支撑作用让管体在任意弯曲角度下都能保持足够的内部通径，不会因为弯折出现气路、液路断流或者线缆被挤压破损的问题。

　　在设计思路上，该结构没有采用传统软管外加金属护套的分体式方案，而是将弹簧支撑与硅胶管体做一体化成型，两端预留了光滑的直边对接段，对接段的外径公差控制在适合快插接头、卡箍连接的精度范围内，不需要额外做转接处理就可以直接和标准管路接头对接；波纹的波距、波高经过参数匹配，既保证了拉伸时的延展长度可以达到原长的1.8倍以上，也控制了压缩后的整体长度，让管路在小安装空间内也能完成布置，不会因为波纹过密导致管体硬度过高、弯曲阻力过大，也不会因为波纹过疏导致拉伸时应力集中在个别波峰位置出现撕裂。

　　从安装边界来看，两端的直边对接段长度统一，适配常规的快插接头、喉箍固定、粘接密封等多种连接方式，管体的最小弯曲半径可以做到管体外径的2倍，在狭窄的设备内部走线时不需要预留过大的转弯空间；管体整体重量较轻，不会因为自身重量给对接的接头、设备接口带来额外的负载，在有持续小幅振动的设备上使用时，管体本身的柔性可以吸收振动能量，避免接口位置因为长期振动出现松动泄漏。不同于金属波纹管的高硬度、易产生共振的问题，该硅胶弹簧软管在弯曲时不会产生金属疲劳，反复伸缩弯折的使用寿命更长，同时硅胶材质本身具备一定的绝缘性能，作为线缆防护套使用时可以避免线缆外皮和金属结构摩擦破损，也能起到一定的电气绝缘防护作用。在实际选型适配时，只需要确认内部通径满足流量或者穿线数量要求、两端对接尺寸匹配、工作温度在材质耐受区间内，就可以直接替换同规格的普通软管，不需要改动原有设备的安装结构，适配成本较低。
