通用型起重连接卸扣结构设计

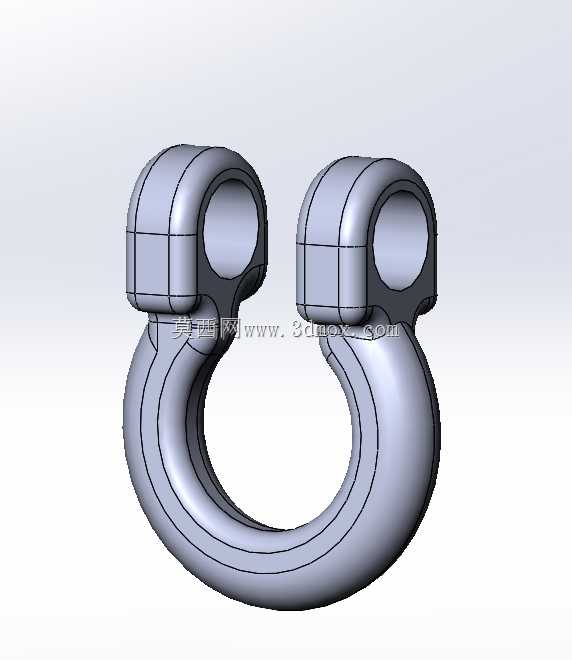

　　在起重吊装、索具连接、重型设备移位、户外缆索固定这类作业场景里，卸扣是最常用的可拆卸连接构件，承担着索具与吊点、索具与被吊物之间的载荷传递作用，这类构件的可靠性直接关系到作业全程的安全，因此结构设计阶段需要兼顾受力合理性、安装便捷性与长期使用的抗疲劳性能。这款通用卸扣采用对称式双环耳U型主体结构，整体为一体式锻造形态的建模还原，没有额外的拼接焊缝结构，从受力路径来看，作业时载荷通过U型弯弧段均匀传递到两侧的环耳部位，环耳处的同轴销孔用于穿装连接销轴，孔位边缘做了圆弧过渡处理，避免应力集中在孔边棱角位置，这也是实际生产中卸扣断裂失效的高发位置，建模时特意还原了这个过渡细节，能为后续的有限元受力分析提供准确的几何基础。

　　从安装边界来看，两侧环耳的销孔保持严格同轴度，穿装销轴后不会出现偏载卡滞的问题，U型开口的内净空尺寸预留了足够的索具放置空间，不管是穿装钢丝绳索具、吊装带端部吊环还是链条连接端，都能保证连接件在卸扣内部有一定的活动余量，不会出现硬挤压导致的索具磨损。设计过程中特意将U型弯段的截面做了等强度优化，弯弧内侧的曲率半径经过反复调整，既保证了足够的承力截面厚度，又不会因为曲率过小导致索具弯折角度过大，损伤索具内部的纤维或者钢丝结构。环耳部位的外形做了圆弧包边处理，没有尖锐的外棱角，一方面是避免安装作业时划伤操作人员，另一方面也能减少吊装过程中剐蹭周边设备或者被吊物表面的防护层。

　　实际使用场景里，这类通用卸扣可以适配多种规格的连接销轴，不管是带螺母的圆柱销、带保险卡的插销还是螺纹旋合式销轴，都能通过更换销轴实现不同场景的快速适配，不需要更换卸扣主体就能满足不同的安全锁紧要求。从结构细节来看，卸扣整体的外表面过渡全部采用圆角衔接，没有直角突变的结构，这不仅是锻造工艺的实际要求，也能有效降低热处理过程中的应力开裂风险，建模时还原的这些细节，能直接对接后续的工艺仿真环节，不需要二次修改模型就能进行锻造工艺的模拟分析。在重型设备安装现场，这类卸扣经常被用于临时吊点的连接、缆风绳的固定、牵引索具的对接，相比焊接式的固定吊耳，可拆卸的卸扣能灵活调整连接位置，作业完成后可以快速拆除重复使用，大幅降低现场作业的辅具成本。设计时也考虑了不同作业环境的适配性，整体对称的结构没有方向性要求，安装时不需要刻意调整朝向，不管是垂直受拉、斜向受拉还是水平方向的牵引载荷，都能通过U型结构的自调整让载荷始终沿卸扣的中心轴线传递，避免侧向受载导致的卸扣变形失效。需要注意的是，这类卸扣的建模严格遵循实际锻造件的拔模斜度要求，环耳外侧的微小斜度、U型段的壁厚均匀性都和实际量产件保持一致，不会出现壁厚突变导致的工艺可行性问题，结构工程师拿到模型后可以直接在此基础上调整尺寸参数，快速衍生出不同额定载荷的系列化卸扣产品，不需要从零开始搭建基础结构，能大幅缩短系列产品的开发周期。

　　在港口装卸、电力施工、重型机械装配这些高频使用卸扣的行业里，这类对称式通用卸扣的适用范围最广，相比异形卸扣，它的维护成本更低，配件通用性更强，即使现场出现销轴损坏的情况，也能快速找到适配的替换件，不会因为专用配件缺失导致作业停滞。建模过程中对环耳销孔的配合公差做了预留，孔壁的表面粗糙度要求对应的几何特征也在模型里做了体现，后续出工程图时可以直接提取尺寸标注，不需要额外修正几何特征。U型弯段的内侧圆弧和外侧圆弧保持同心，保证整个弯段的截面厚度一致，受力时截面的应力分布更均匀，不会出现局部应力过高的薄弱点，这也是区别于劣质卸扣的核心结构特征，很多小厂生产的卸扣为了省料会减薄弯段外侧的厚度，导致受拉时外侧首先出现裂纹，这款模型的结构完全按照等强度设计原则搭建，能为正规产品的开发提供准确的结构参考。
