遥控作业拖船仿真结构设计方案

　　这款遥控拖船的三维结构设计，核心面向内河及近岸小型水域的模型作业、仿真教学以及休闲竞技场景，区别于普通观赏性船模，其结构完全参照真实作业拖船的功能逻辑做等比例缩放，可实现顶推、拖带小型水面浮体的实际功能，在船舶专业教学场景中，可作为船舶结构认知、动力布局演示的具象载体，也可适配航模爱好者的改装需求，搭载不同功能模块完成水面作业测试。

　　从功能特性来看，该拖船模型预留了完整的动力安装空间，船体尾部的双支架结构可适配双螺旋桨推进布局，相比单桨结构能提供更充足的推力，满足拖带作业时的动力需求，同时双舵机安装位的预留，可实现更小的转弯半径，适配狭窄水域的操控需求。船体中部的开放式甲板区域做了防滑纹理的结构设计，可根据使用需求加装小型吊装机构、缆绳收放装置等拓展模块，上层建筑的驾驶室区域预留了观察窗镂空位，可加装灯光模块模拟真实航行状态，同时驾驶室内部预留了接收机、电调等电子设备的安装空间，避免设备外露影响船体航行时的水密性。

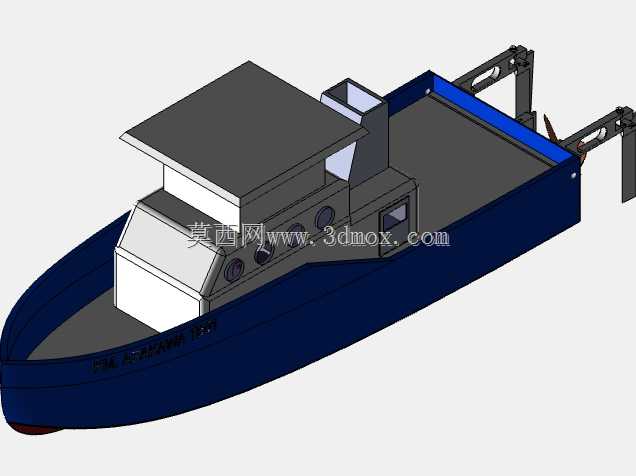

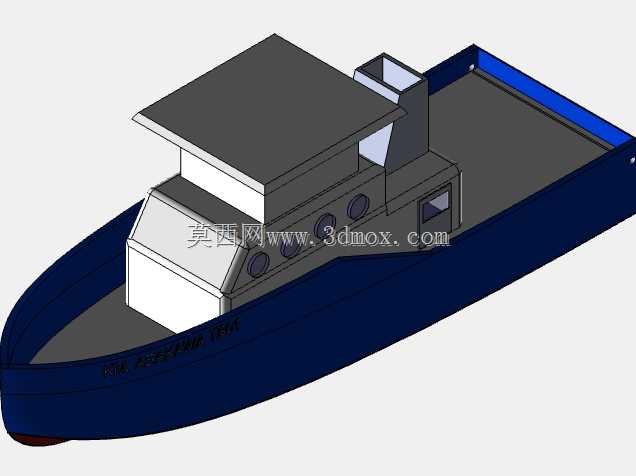

　　设计思路上，整体采用深V型船首搭配宽体平底船身的组合结构，深V船首可有效破开航行时的水面波浪，降低航行阻力，减少高速航行时的船头抬升幅度，提升航行稳定性；宽体平底的中后段船身则最大化了甲板可用面积，同时压低了船体重心，在拖带重物时可避免船体侧倾，提升作业时的稳定性。船体外壳做了分块式结构设计，船身主体、上层建筑、尾部支架均为独立可拆分结构，既方便3D打印制作时的拆分打印，也便于后期内部设备的检修与更换，船体拼接处预留了密封胶条的安装槽位，可有效避免航行时水渗入船体内部损坏电子元件。

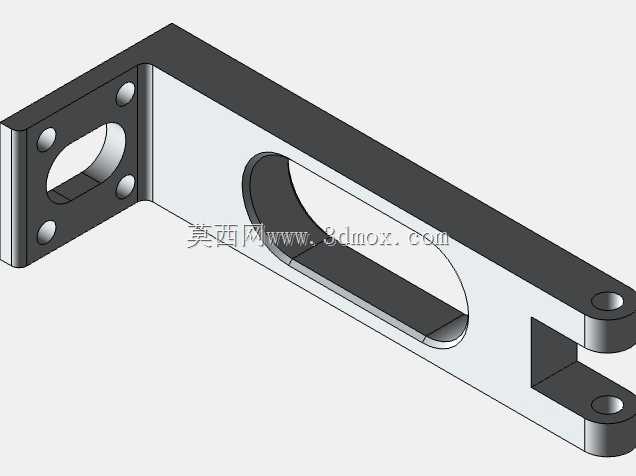

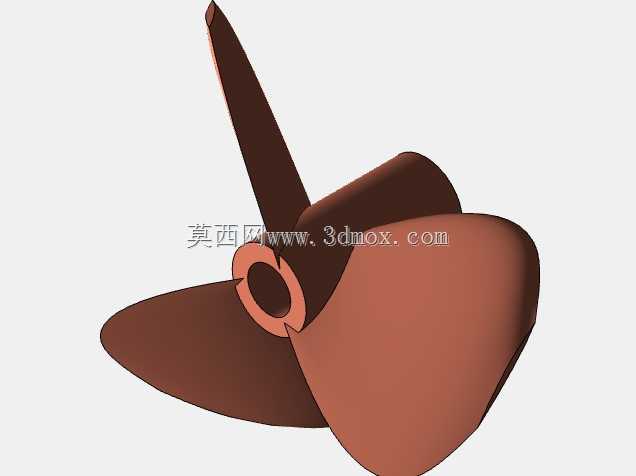

　　外形尺寸与安装边界方面，该模型整体比例协调，船身长度适配常规1:32的航模比例，宽度控制在可适配普通航模收纳箱的尺寸范围内，吃水深度设计为船身高度的三分之一，在保证浮力充足的前提下，预留了足够的载重余量，可搭载总重量不超过船体自重百分之四十的附加设备。动力安装位的尺寸适配常规36系列无刷电机以及40mm直径的螺旋桨，舵机安装位适配标准9g金属齿舵机，电池仓尺寸可容纳2S到3S规格的航模锂电池，电子设备的安装位均做了走线槽预留，可规整内部线路布局，避免航行时线路晃动干扰设备运行。缆桩位置的布局完全参照真实拖船的作业点位设置，船首、船中、船尾均预留了缆绳固定孔位，可根据拖带作业的需求选择不同的固定点位，适配不同方向的拖带受力，避免拖带时缆绳与螺旋桨发生缠绕。船体的上层建筑高度做了优化控制，在保证驾驶室内部空间充足的前提下，降低了航行时的风阻，同时避免上层建筑过高导致重心上移影响航行稳定性。
