一战鱼雷艇用黄铜制航海磁罗经

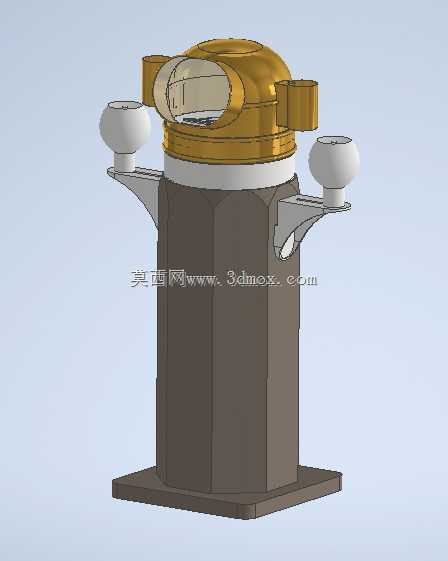

　　这款磁罗经是专为早期高速鱼雷艇设计的航向指示设备，在没有卫星导航、电罗经尚未普及的海战环境下，是艇上唯一不依赖外部能源的核心航向基准装置，哪怕全艇电力系统在交火中损毁，也能持续为操舵人员提供稳定的航向参考，保障鱼雷艇在近岸夜袭、高速突击过程中不会偏离预设接敌航线。从结构设计来看，整套设备采用立柱式安装布局，底部是带螺栓固定孔的方形安装法兰，可直接固定在鱼雷艇指挥舱前部的罗经基座上，安装面做了加厚处理，能抵御鱼雷艇高速航行时的强振动，避免罗经本体出现偏移导致航向误差。立柱主体采用八边形截面的铸铝基座，表面做了防腐氧化处理，适配海上高盐高湿的使用环境，不会因为长期接触盐雾出现锈蚀卡滞。

　　立柱顶部的罗经盆采用黄铜整体冲压成型，黄铜材质无磁不会干扰内部磁钢的指向精度，同时抗海水腐蚀能力远优于普通钢材，适合长期露天部署在舰艇甲板区域。罗经盆顶部设置了带密封胶圈的观测窗，观测窗采用凸面光学玻璃，可放大内部罗盘刻度盘的读数，操舵人员站在1.2米外就能清晰读取航向数值，不需要俯身贴近设备，在高速突击、艇身剧烈颠簸的状态下也能快速获取航向信息。罗经盆两侧对称设置了球形平衡补偿器，内部填充阻尼液，可在艇身横摇、纵摇幅度达到25度的极端工况下，保持罗盘刻度盘始终处于水平状态，不会因为艇身倾斜出现指针卡滞、读数跳变的问题，这一设计专门适配鱼雷艇这类小型高速舰艇的航行特性——这类舰艇排水量普遍在几十吨级，高速航行时受海浪影响颠簸幅度远大于大型水面舰艇，普通商船用的磁罗经根本无法在这种工况下稳定工作。

　　两侧的支撑支架采用铸钢一体成型，支架与立柱、补偿器的连接位置都设置了减震橡胶垫，可过滤主机运转、海浪拍击带来的高频振动，避免内部磁系组件因为长期振动出现退磁、轴系磨损的问题。从安装边界来看，整套设备总高度约750毫米，底部安装法兰边长320毫米，法兰上预留4个直径16毫米的固定螺栓孔，安装时需要在基座下方预留100毫米的走线空间，用于连接罗经的照明线路——夜间航行时罗经内部的低亮度照明灯可照亮刻度盘，同时不会暴露艇位。设备顶部的黄铜护罩可向上翻起，方便日常维护时清理观测窗污渍、检查内部阻尼液液位，护罩与罗经盆的连接位置设置了防水密封条，可抵御海浪直接冲淋，不会出现海水渗入罗经盆内部导致刻度盘模糊的问题。

　　在实际使用场景中，这类磁罗经除了提供日常航向参考外，还承担着应急备份导航的功能，当艇上的其他导航设备因为战损、故障失效时，操舵人员可依靠磁罗经结合海图完成返航，是小型作战舰艇上不可或缺的保命设备。设计过程中，首先要严格控制所有结构件的导磁率，除了内部核心的磁钢组件外，外部所有结构件都必须采用无磁或低磁材料，避免自身材质干扰磁钢指向；其次要充分考虑小型舰艇的振动、倾斜工况，阻尼结构的参数需要匹配鱼雷艇的固有振动频率，避免出现共振导致罗盘指针持续晃动无法读数；最后要兼顾露天部署的防腐、防水需求，所有外露的金属表面都要做对应的防腐处理，连接缝隙都要设置密封结构，确保设备在海上恶劣环境下能长期稳定工作，不需要频繁拆解维护。
