复古风格35mm电影胶片卷轴结构设计

　　这款35mm胶片卷轴的结构设计，核心围绕胶片放映、胶片存储以及影视场景道具搭建的实际使用需求展开，在结构合理性与复古外观还原度之间做了充分平衡。从实际应用场景来看，该卷轴既可以适配传统胶片放映机的卷片轴位，作为胶片承载部件完成放映过程中的胶片收卷与放送动作，也可用于复古影视场景的陈设布置、胶片主题的展示陈列，甚至可以作为胶片修复工作室的配套工装部件，承载待整理的35mm电影胶片。

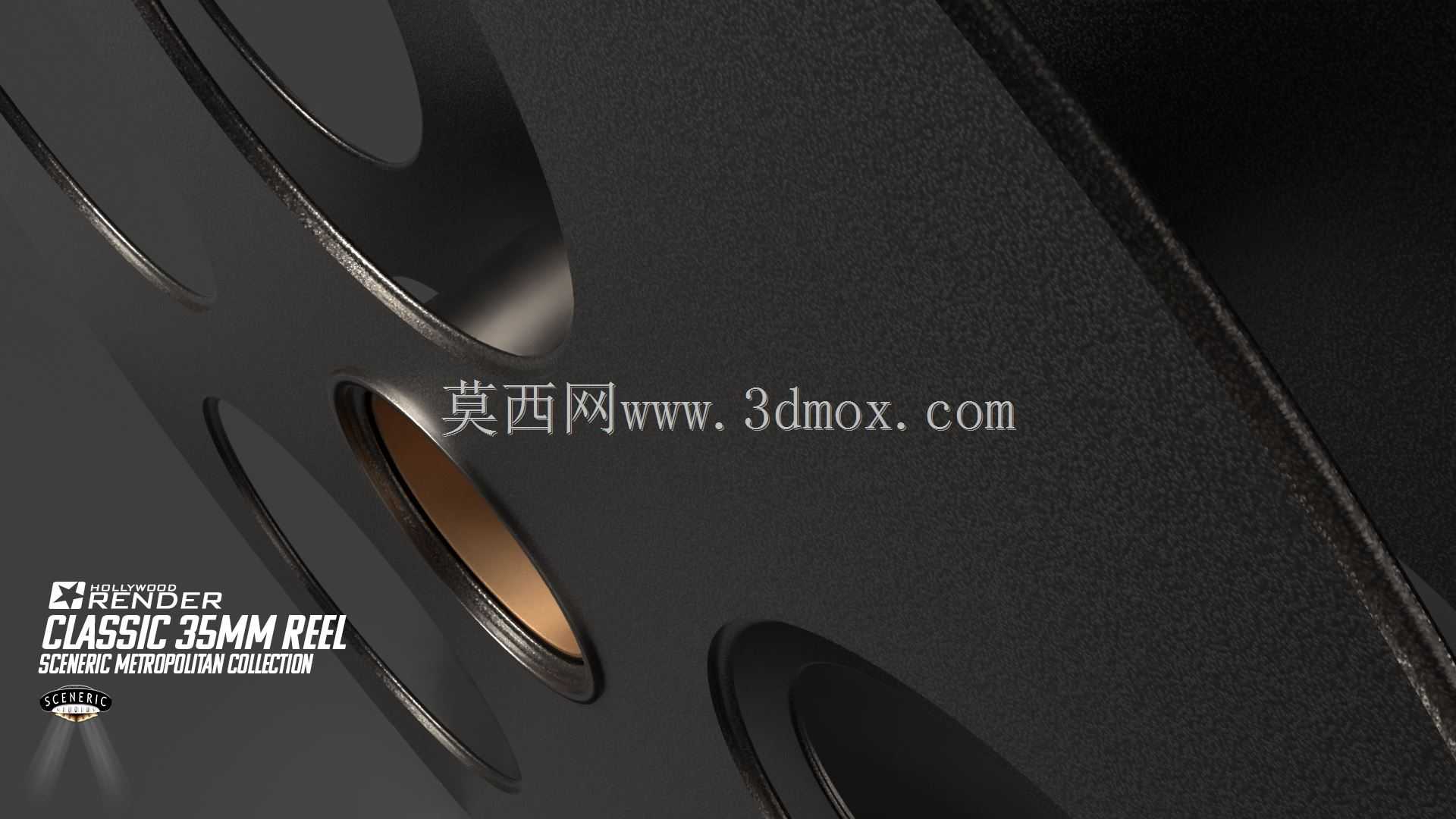

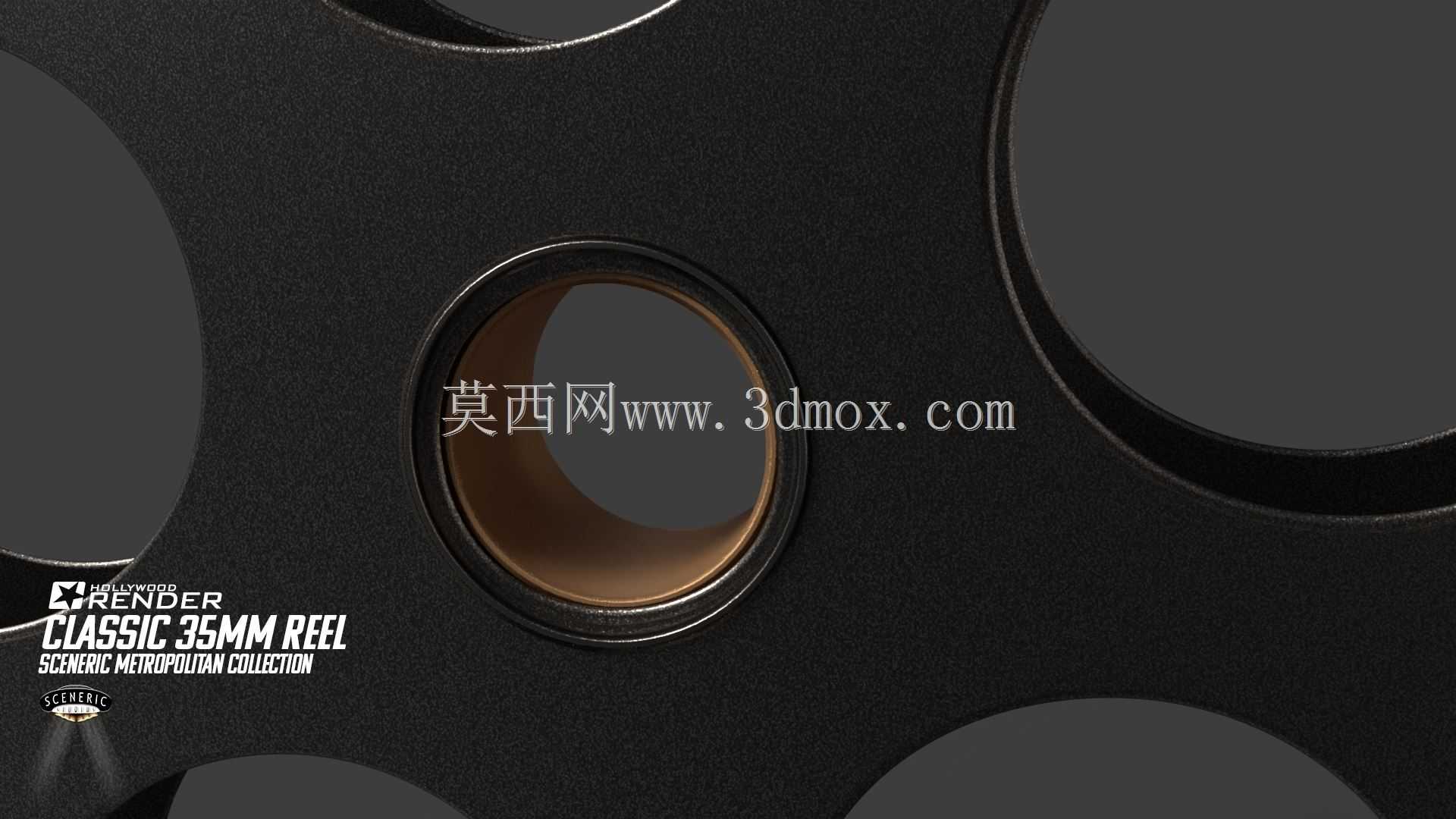

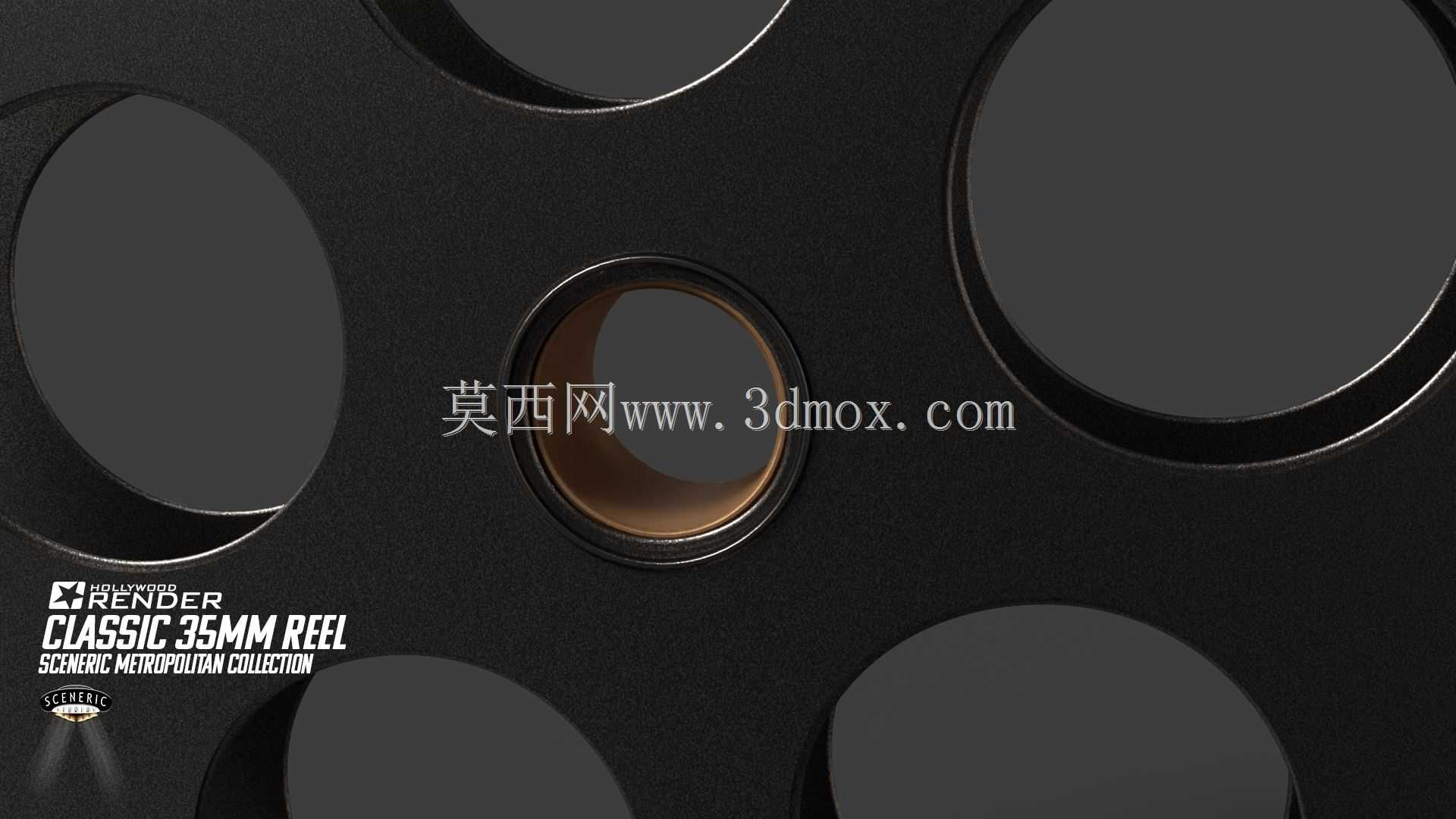

　　设计过程中首先考量的是胶片的保护需求，卷轴与胶片接触的所有轮缘位置都做了R1.2的圆角过渡处理，避免锐边刮伤胶片的药膜层与片基，轮缘的内侧宽度严格控制在35.2mm，既保证胶片可以顺畅嵌入卷轴槽位，不会出现左右窜动刮蹭轮缘的问题，又不会因为间隙过大导致胶片收卷过程中出现叠片、错层的情况。卷轴的中心轴孔采用标准8mm直径的D型切边设计，能够直接适配绝大多数传统35mm放映机、胶片倒片器的输出轴位，不需要额外加工转接套就可以完成安装，切边的深度控制在1.5mm，既可以保证轴与卷轴之间的扭矩传递足够稳定，收卷满盘胶片时不会出现打滑空转的问题，又不会因为切边过深削弱中心孔位的结构强度。

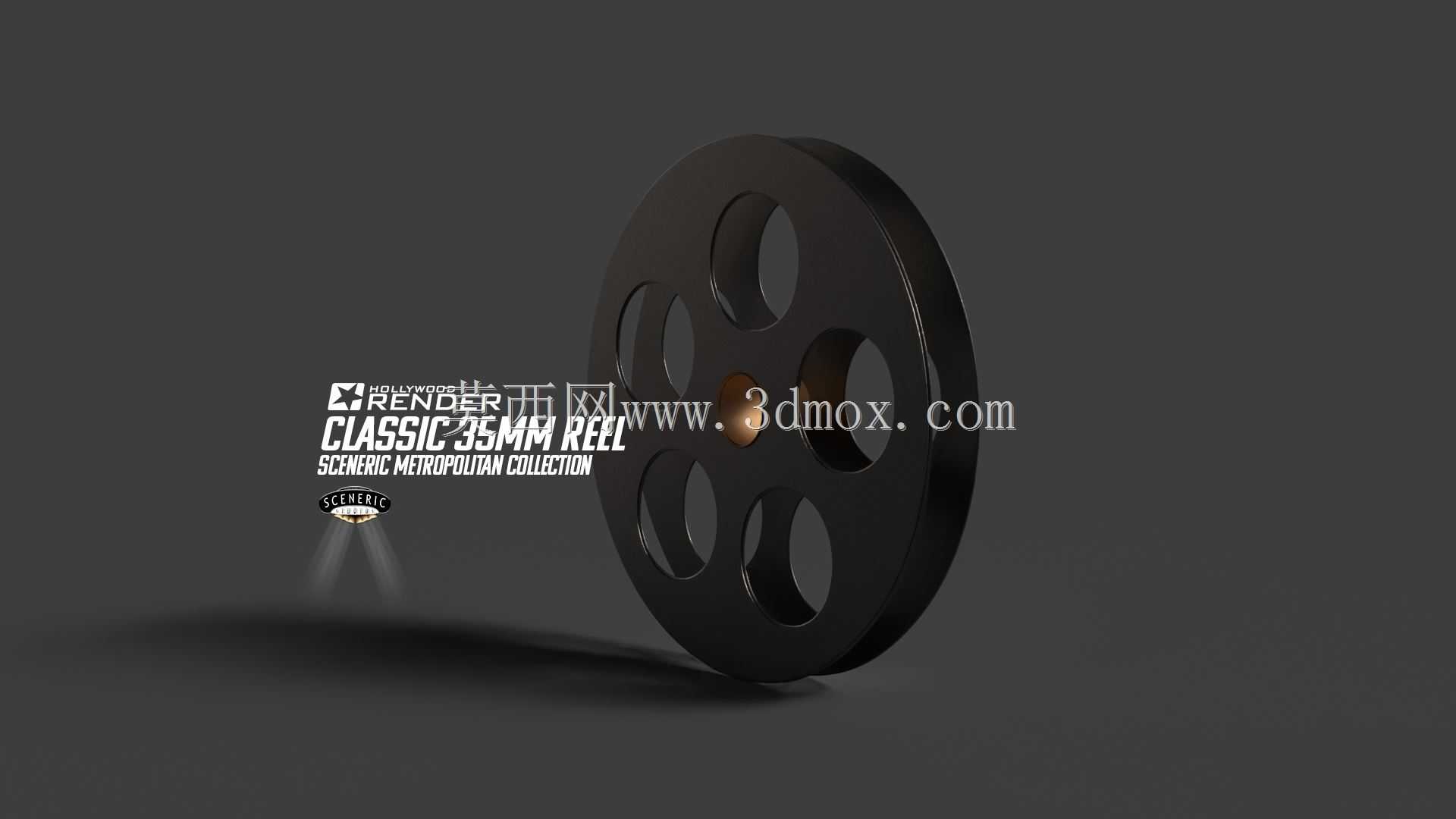

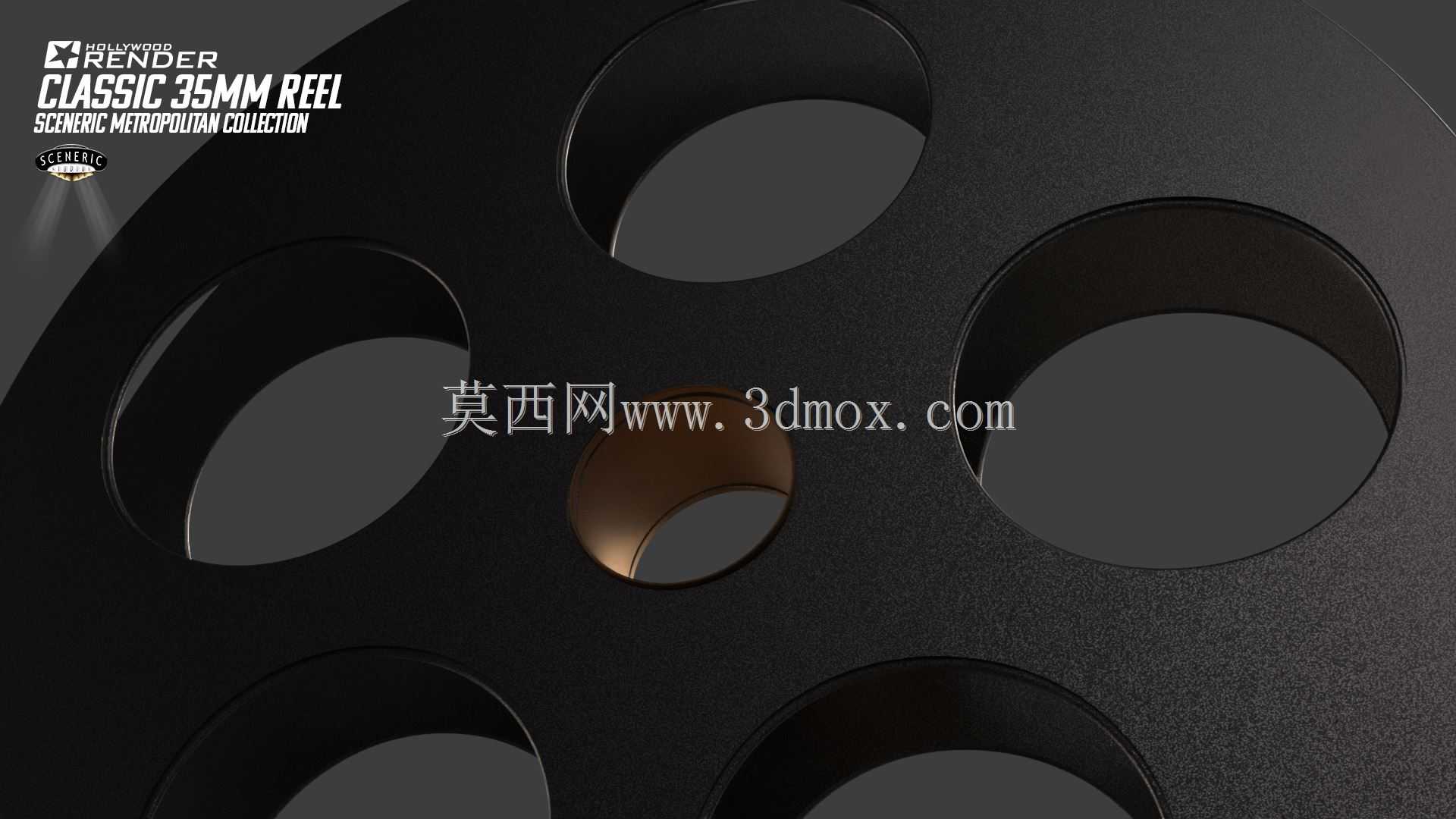

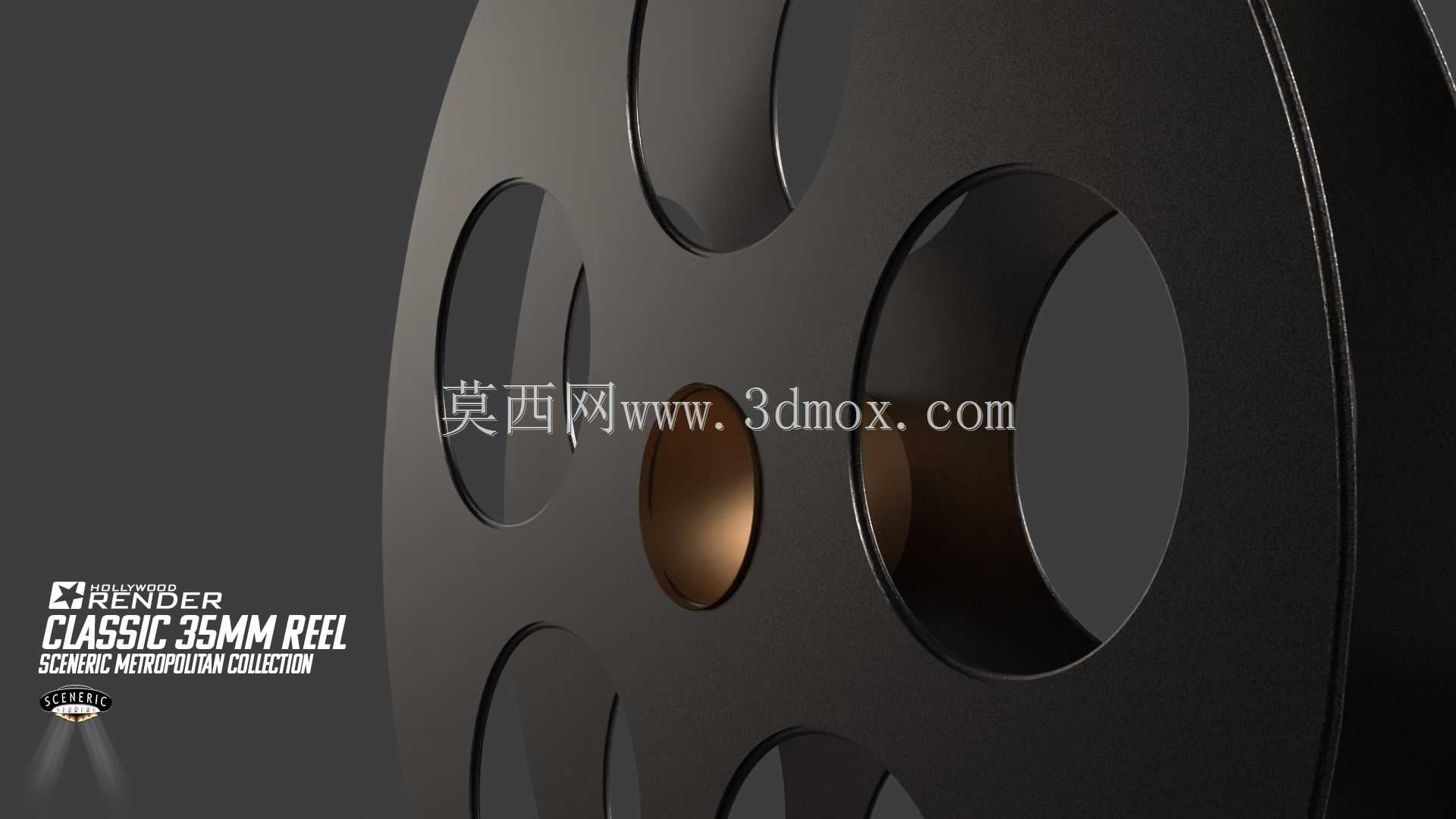

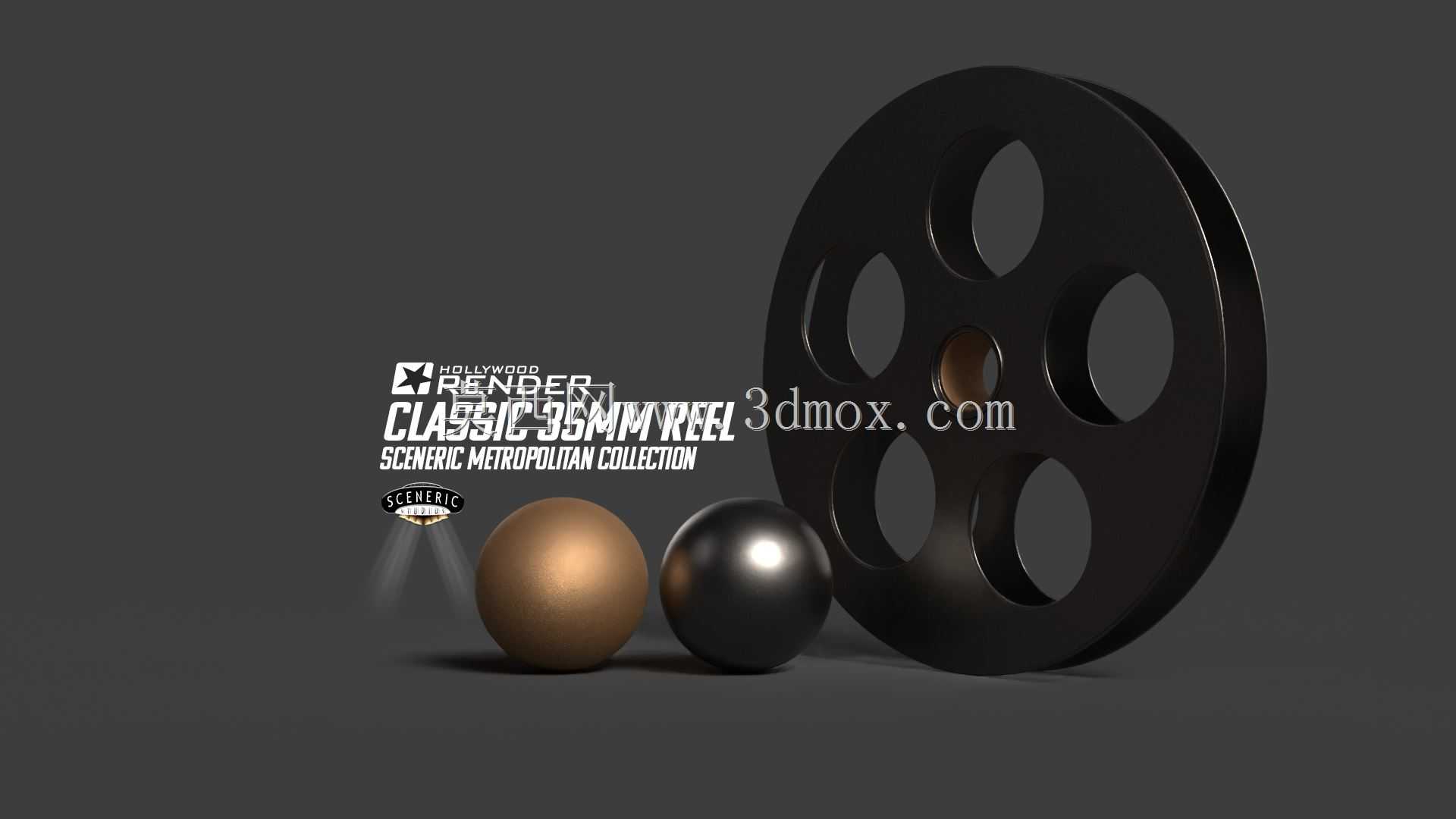

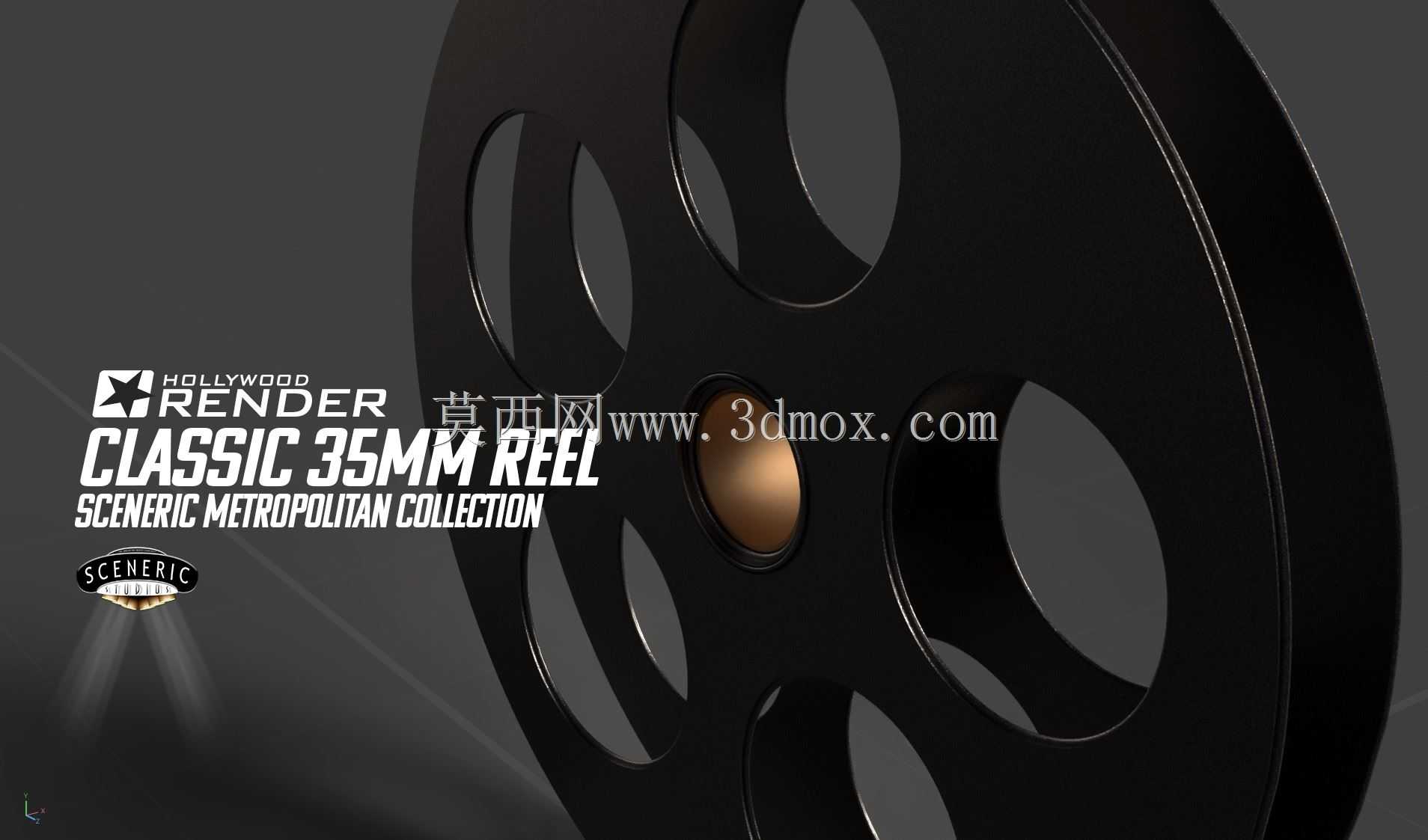

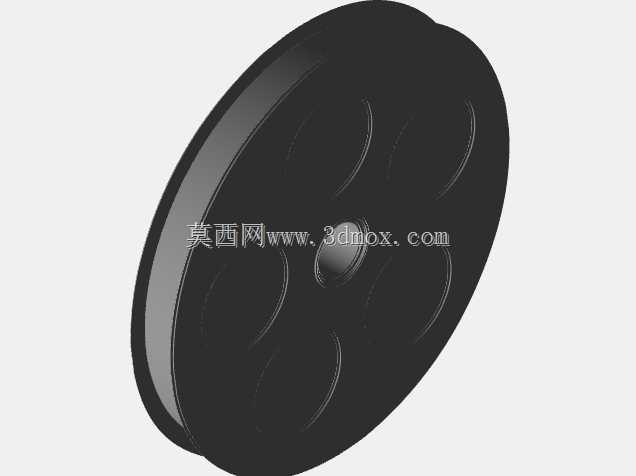

　　卷轴的辐条采用六孔对称式布局，这种布局一方面可以有效降低卷轴自身的重量，减少放映机驱动轴的负载，降低长时间放映过程中的驱动功耗，另一方面对称的开孔结构可以保证卷轴高速转动时的动平衡性能，避免因为质量分布不均出现转动抖动、拉扯胶片导致画面抖动甚至扯断胶片的问题。每个辐条开孔的边缘同样做了去毛刺倒钝处理，防止操作过程中划伤操作人员的手部，也避免毛刺勾住胶片边缘造成片基损伤。卷轴的轮盘外径设计为标准35mm胶片卷轴的通用尺寸，满盘状态下可以容纳约300米长度的35mm电影胶片，对应常规影片11分钟左右的放映时长，符合行业通用的胶片分装规格。

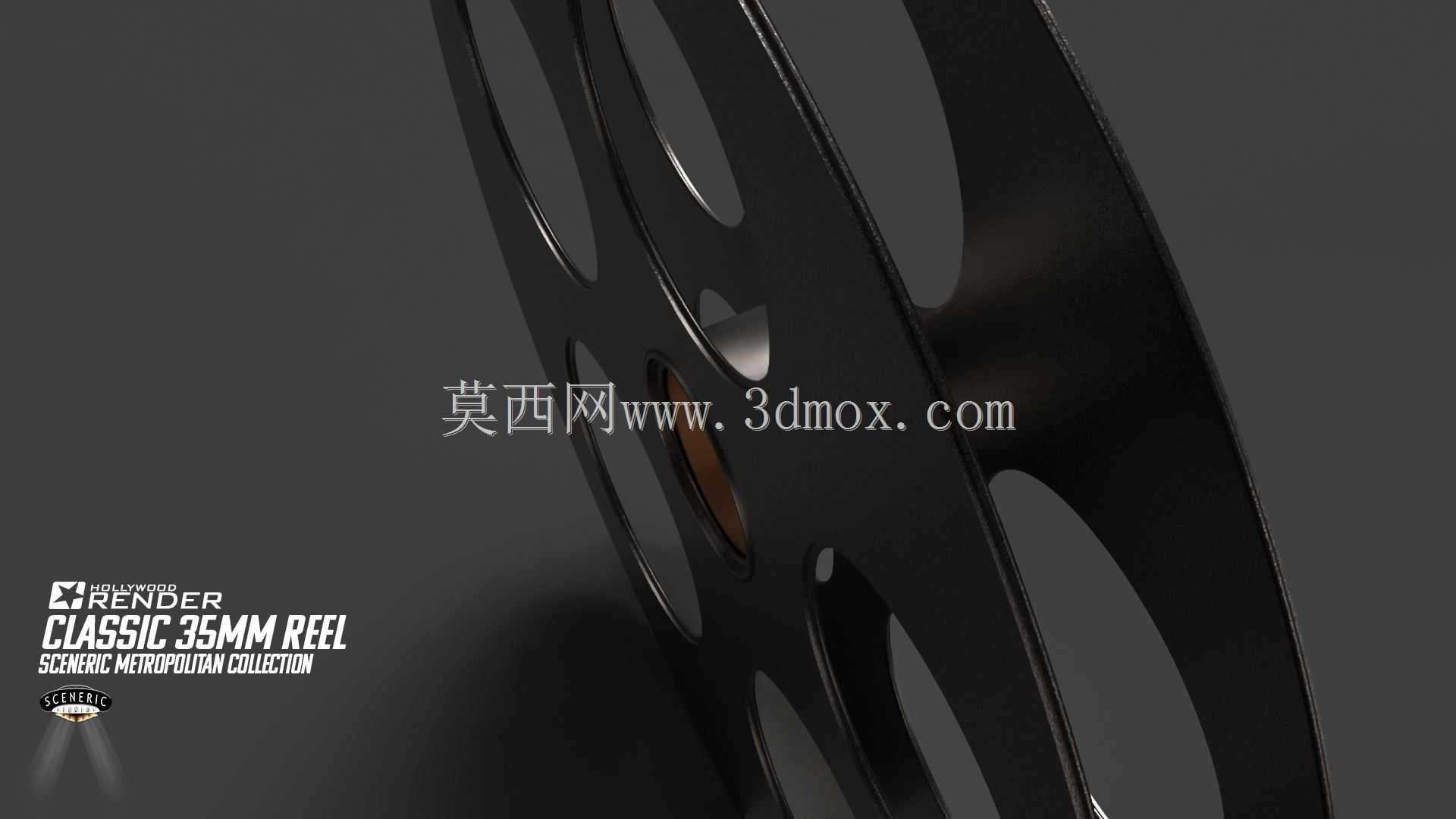

　　从安装边界来看，卷轴整体的轴向厚度为38mm，安装时需要预留至少42mm的轴向操作空间，方便取放卷轴时不会与周边的导片轮、张力臂部件发生干涉；径向方向上，卷轴转动时的最大回转半径为152mm，安装位周边需要避开这个回转范围，防止转动过程中剐蹭设备壳体。卷轴的两个轮盘端面做了0.3mm的平面度控制，保证多盘胶片叠放存储时不会出现倾斜倾倒的问题，端面的粗糙度控制在Ra1.6，既不会因为过于粗糙磨损相邻卷轴的端面，也不会因为过于光滑导致叠放时容易滑落。

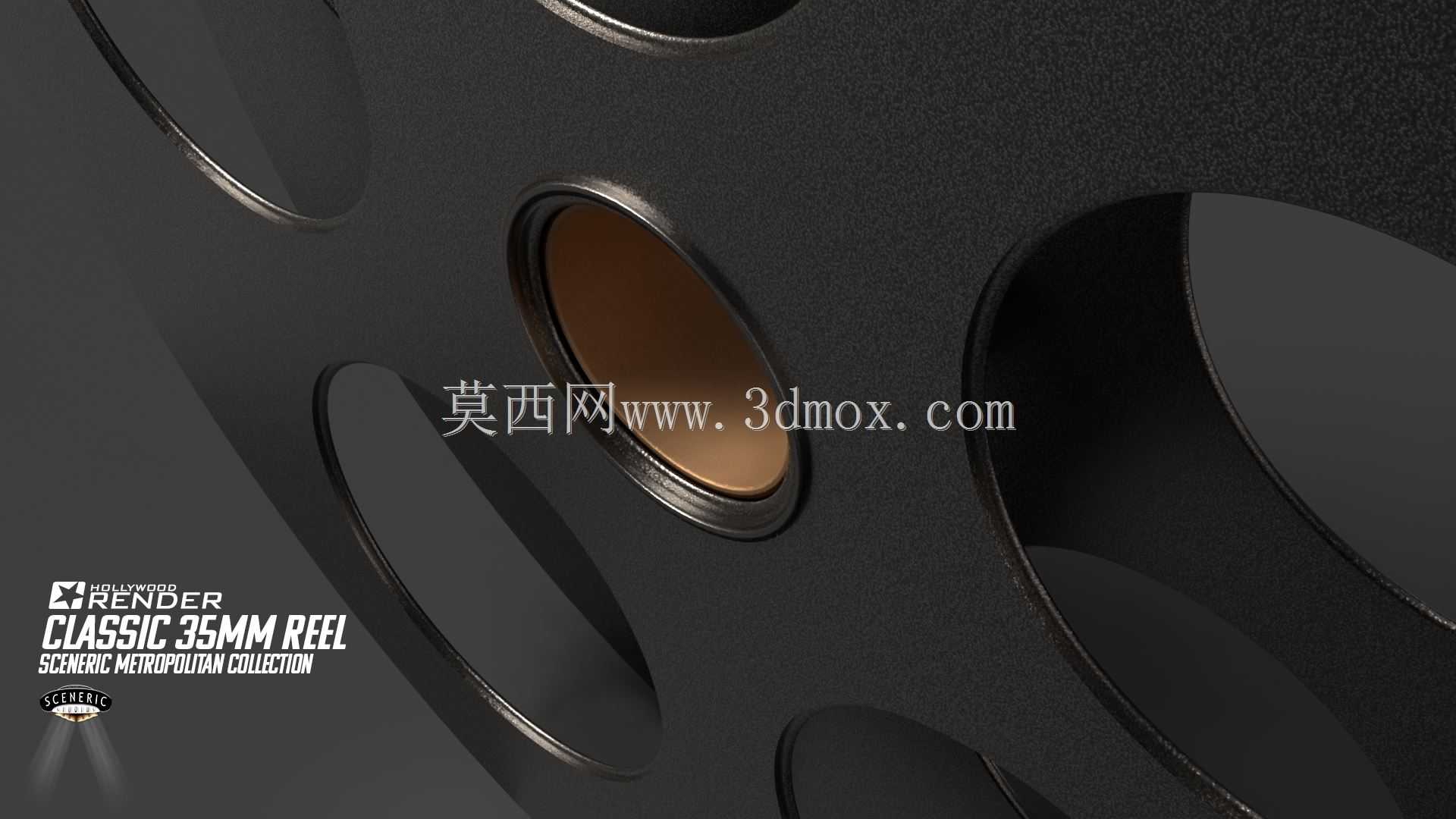

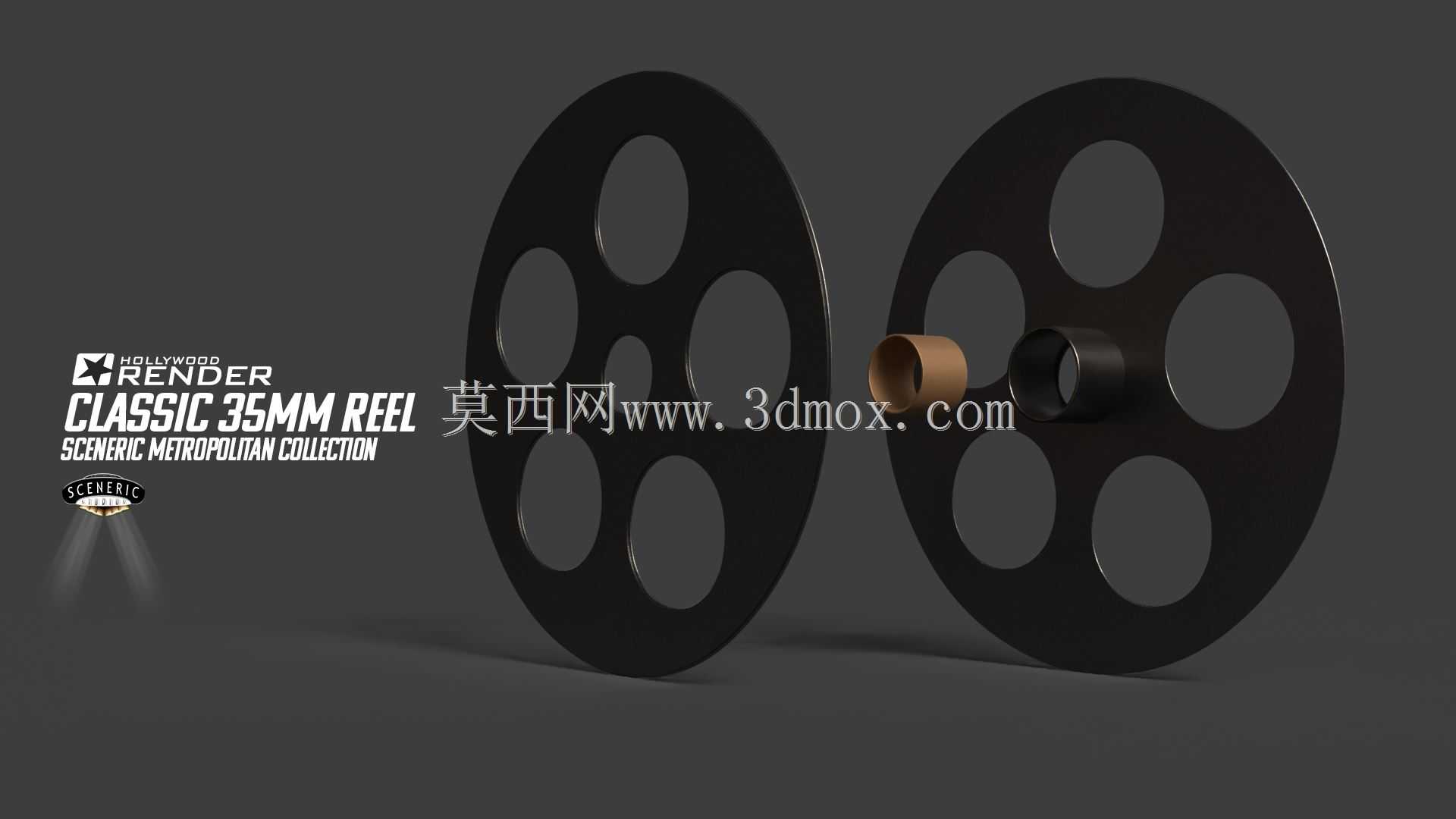

　　在材料适配性上，该结构既可以采用传统的电木材料注塑成型，复刻老款胶片卷轴的质感与重量，也可以采用ABS材料做黑色哑光表面处理，满足道具展示场景的轻量化需求，中心轴孔位置如果采用塑料材质可以额外镶嵌0.5mm厚的金属衬套，提升频繁拆装时的耐磨性能，延长卷轴的使用寿命。设计过程中还特意优化了卷轴槽位的深度，槽深控制在8mm，收卷胶片时最外层的胶片不会突出轮盘边缘，即使卷轴不慎滚落，也不会直接磕碰损伤胶片层，日常存储时叠放也不会压伤胶片边缘。

　　针对实际使用中可能出现的胶片张力波动问题，卷轴的中心轮毂位置做了轻微的锥度设计，胶片从内圈开始收卷时可以自然贴合轮毂表面，不会出现内圈松垮、外圈收紧过度导致的胶片压痕问题，收卷完成后胶片的端面平整度可以控制在0.5mm以内，不会出现台阶状的错层，方便后续装入放映片盒时不会卡滞。整个结构没有多余的复杂零件，整体为一体式成型结构，没有拼接缝隙，不会出现缝隙夹藏灰尘、刮伤胶片的问题，日常清洁只需要用软布擦拭表面即可，维护成本极低，不管是作为功能性的放映配件，还是作为展示类的复古道具，都能满足实际使用的结构强度与外观还原要求。
