卡丁车左右侧铝制前轴结构设计

　　在休闲娱乐卡丁车、小型场地竞速卡丁车的前桥系统中，左右侧前轴承担着连接转向节、承载前部载荷、传递制动力与转向动作的核心作用，这款铝制前轴正是针对轻量化卡丁车的使用场景开发的结构件。从实际装车的工况来看，这类前轴多用于100cc-200cc排量的娱乐级卡丁车，场地内多为铺装沥青路面，行驶过程中前部载荷通常在80-120kg区间，转向时的侧向加速度最高可达1.2g，制动时的纵向载荷转移会让前轴承受额外40%左右的动态载荷，因此结构设计上需要兼顾轻量化与足够的结构强度。

　　这款前轴主体采用铝合金材质加工，整体为轴类加焊接支架的组合结构，主轴部分为阶梯轴设计，末端加工有外螺纹，用于装配前轮锁紧螺母，轴身的阶梯段分别对应轮毂轴承内圈定位、防尘挡圈安装、转向节衬套配合的安装边界，轴段的直径差控制在2mm以内，避免应力集中的同时保证装配时的导向性。从安装尺寸来看，主轴的有效配合长度适配常规5寸卡丁车前轮的轮毂安装距，螺纹段长度足够覆盖螺母锁紧、防松垫片安装的空间，不会出现螺纹啮合长度不足导致的松脱风险。

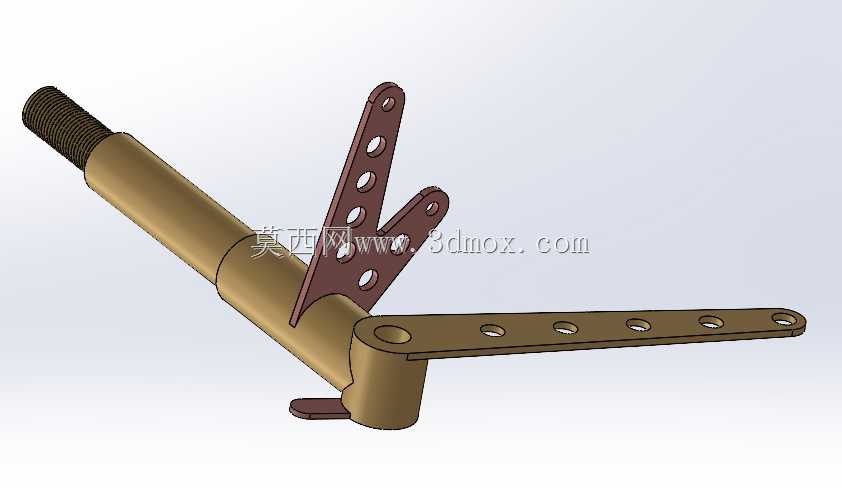

　　轴身一侧焊接的长臂支架为转向摇臂结构，臂身上均匀分布的多个通孔是转向拉杆的安装调节位，不同的孔位对应不同的转向传动比，场地调试时可以根据赛道的弯角特性选择合适的安装孔，调整转向灵敏度——比如多弯的小型赛道可以选择靠近轴端的孔位，获得更小的转向圈数，提升转向响应速度；高速赛道则可以选择远离轴端的孔位，降低转向灵敏度，提升直线行驶的稳定性。摇臂上的孔位均做了倒角处理，避免螺栓装配时的应力割伤，同时孔位的位置度公差控制在0.1mm以内，保证左右两侧转向动作的同步性，防止出现转向偏差导致的轮胎偏磨。

　　与转向摇臂相邻的小型三角支架为前制动器安装板，安装面的平面度公差控制在0.05mm以内，保证制动卡钳安装后与刹车盘的端面跳动量在允许范围内，避免制动时出现抖动、异响的问题。支架上的三个安装孔对应常规浮动式卡钳的安装孔距，不需要额外加工转接座就可以直接装配市面通用的卡丁车前制动卡钳，降低改装与维护的配件成本。支架与主轴的连接位置经过受力优化，焊接处采用圆弧过渡，避免制动时的冲击力在焊缝处产生应力集中，经过有限元校核，在1500N的制动力作用下，支架的最大变形量不超过0.2mm，完全满足制动工况的刚度要求。

　　轴端的扁位结构是与旋转锁配合的定位结构，卡丁车在驻车或者运输状态下，旋转锁可以卡入该扁位，锁定前轮的转向角度，避免车辆在停放时出现溜车转向、运输过程中前轮来回摆动的问题。扁位的加工深度与旋转锁的锁舌行程匹配，锁定时间隙不超过0.5mm，不会出现锁止后旷量过大的问题。

　　从设计思路来看，这款前轴完全围绕卡丁车的轻量化需求开发，铝合金材质的选用让整体重量比同规格钢制前轴降低了60%左右，有效减少了前桥的簧下质量，提升前轮的贴地性与转向响应速度。所有的安装孔位、轴段尺寸都兼容现有主流卡丁车的安装边界，可以直接替换原厂的钢制前轴，不需要对车架、转向系统、制动系统做额外改装，适配性较强。在加工工艺上，主轴采用冷拉铝棒一次车削成型，支架采用激光切割下料后与主轴焊接，最后整体做阳极氧化处理，提升表面硬度与耐腐蚀性，适应场地内可能出现的雨水、泥沙侵蚀场景，延长构件的使用寿命。

　　实际装车调试时需要注意，转向摇臂的孔位调节需要左右两侧保持一致，避免出现左右转向角度不对称的问题；制动卡钳安装后需要盘动车轮检查是否有拖滞现象，保证制动盘与卡钳的间隙均匀；主轴螺纹段锁紧时需要按照规定扭矩拧紧，并加装防松垫片，避免行驶过程中螺母松脱引发安全问题。日常维护时需要定期检查轴身与支架的焊缝处是否有裂纹，衬套配合段是否出现过度磨损，及时更换磨损的衬套，保证转向动作的顺畅无旷量。
