汽车悬架系统直立式连接支架结构

项目分类:汽车 发布时间:2025-02-20 ID:943798
  • 汽车悬架系统直立式连接支架结构

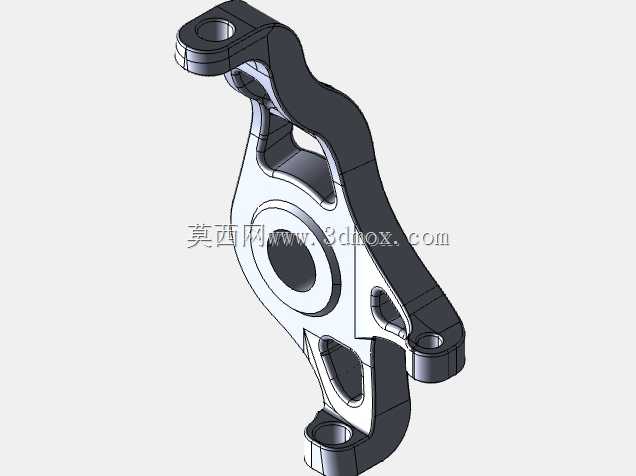

  在乘用车与轻型商用车的底盘悬架系统开发中,这类直立式连接支架承担着多部件载荷传递的核心作用,日常工况下需要同时承接减震器、横向稳定杆、下摆臂三个方向的交变载荷,是底盘行走系统中不可缺少的受力结构件。从结构设计逻辑来看,该支架采用一体化铸造成型后做机加工精加工的工艺路线,整体轮廓顺着载荷传递路径做了流线型的筋条布置,避免直角应力集中的同时,尽可能削减非受力区域的材料厚度,实现强度与自重的平衡。上部的单耳安装孔用于对接减震器下端的固定销轴,孔位周边做了加厚凸台设计,凸台厚度比周边基体厚3mm,能够分散销轴铰接带来的局部压应力,避免长期颠簸工况下孔位出现椭圆变形。

  中部的大尺寸同轴通孔是核心定位基准,用于穿过悬架转向节的主连接螺栓,孔的端面做了0.8mm的铣平加工,保证安装时连接面的贴合度达到90%以上,避免螺栓预紧后出现附加弯矩。下部的两个对称安装耳分别对应横向稳定杆连杆与下摆臂球头的安装位,每个耳片的根部都做了R5的圆弧过渡,对应位置的筋条从中心孔位置一直延伸到耳片端部,将耳片受到的横向载荷直接传导到支架的核心受力区域,避免耳片根部出现应力断裂。

  从安装边界来看,支架整体安装空间被限制在轮辋内侧与刹车盘外侧的120mm间隙内,所有外凸轮廓都做了避空倒角,最大外轮廓尺寸控制在110mm85mm45mm范围内,转向打满极限角度时,支架与轮辋、刹车卡钳的最小间隙保留有8mm的安全距离,避免运动干涉。设计过程中针对不同工况做了载荷校核:在满载过减速带的冲击工况下,支架承受的垂向瞬时载荷达到12kN,最大应力出现在上部耳片与主体连接的筋条位置,数值为210MPa,低于铸造铝合金的屈服强度;在紧急制动工况下,纵向载荷带来的支架最大变形量为0.12mm,不会影响相邻部件的运动精度。

  支架的所有安装孔位公差都控制在H7级,同轴度公差0.05mm,保证装配后各铰接部件的转动顺畅度,不会出现卡滞、偏磨的问题。非安装面保留铸造的自然粗糙度,安装接触面做铣削加工后粗糙度达到Ra3.2,满足螺栓连接的摩擦系数要求。这类支架的结构设计没有多余的装饰性特征,每一处轮廓、每一条筋条、每一个凸台都对应实际的受力需求或者安装避空需求,在底盘悬架的改装与原厂零部件替换场景中,这类结构的三维数模可以直接用于结构强度仿真、安装干涉校验、加工工艺编制,能够大幅缩短零部件开发的前期验证周期,帮助结构工程师快速完成悬架系统的匹配设计,避免从零开始建模带来的尺寸偏差、结构不合理等问题。实际装车验证中,这类结构的支架能够覆盖1.6吨-2.2吨整备质量的前驱车型悬架使用需求,在连续颠簸路面行驶10万公里后,支架的孔位变形量不超过0.03mm,筋条位置无疲劳裂纹出现,满足整车的使用寿命要求。
