皮带传动张紧轮支撑座结构设计

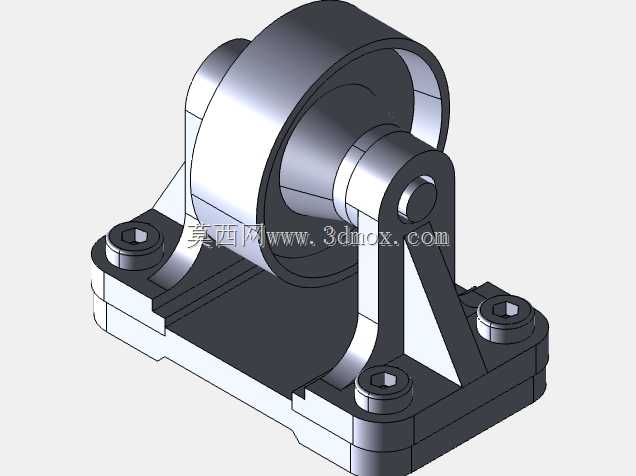

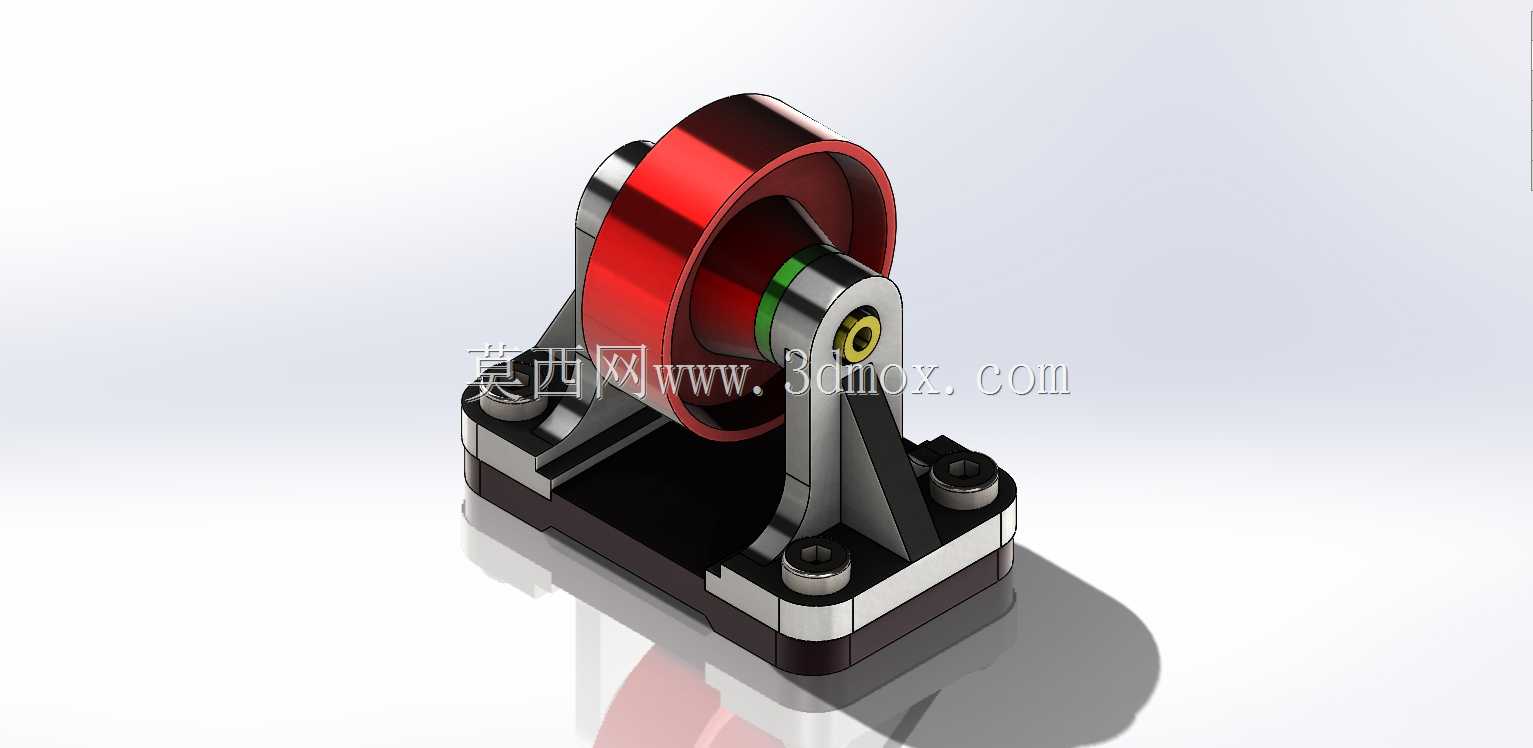

　　在带式传动的工业设备布局中，这类支撑结构的核心作用是为皮带张紧轮提供稳定的安装基准，常见于中小型动力传输工位，比如小型输送线的动力端、台式加工设备的主轴传动侧、轻工机械的动力传递路径上，用来抵消皮带长期运行产生的松弛量，维持皮带与带轮之间的额定包角，避免传动过程中出现打滑、跳齿、传动比失准的问题。从结构本身来看，底部采用矩形安装基板设计，基板上预留两个对称分布的内六角螺栓安装孔，孔位间距经过公差匹配，适配常见的10mm、12mm规格的设备安装螺栓，安装面做了铣平处理，平面度控制在0.05mm以内，保证安装后支撑座不会出现偏斜，避免带轮运行时产生额外的径向跳动。

　　支撑立板采用三角加强筋结构，筋板与立板、底板之间做了圆角过渡，避免应力集中导致的结构断裂，立板上端的轮轴安装孔采用同轴度公差管控，孔内预留轴承安装位，可适配标准深沟球轴承，轮轴穿过轴承后与张紧轮连接，保证张紧轮转动时的同轴度，减少运行过程中的振动和噪音。张紧轮本身采用轮缘与轮毂分体设计，轮缘表面做了圆弧过渡处理，避免皮带运行时出现边缘磨损，轮毂与轮轴之间采用键连接传递扭矩，轴端设置锁紧挡圈槽，安装轴用挡圈防止轮轴轴向窜动。

　　设计过程中优先考虑了安装维护的便捷性，整个组件的安装边界控制在长120mm、宽80mm、总高110mm的范围内，不会占用过多设备内部的安装空间，底部安装孔采用长圆孔与圆孔组合的形式，允许安装时进行±5mm的位置微调，方便现场调整张紧轮的位置来匹配皮带的张紧度，不需要额外加工安装孔位。在实际工况适配方面，支撑座的材质选用常见的45号钢做表面发黑处理，也可根据使用场景更换为铝合金材质适配轻量化需求，轮缘部分可根据皮带类型更换不同的槽型，适配平皮带、V型带等不同的传动皮带类型，支撑立板的高度可根据传动中心距的需求做系列化调整，形成不同规格的产品族覆盖不同的传动功率需求。

　　从受力角度分析，这类支撑结构主要承受皮带张紧产生的径向压力，三角加强筋的设计刚好将径向力分散到底板的两个安装孔位上，避免立板根部出现应力集中，经过受力仿真验证，在额定张紧力1500N的工况下，结构最大变形量不超过0.02mm，完全满足常规中小型传动设备的刚度需求。安装时需要先将轴承压入立板的安装孔内，再将轮轴与张紧轮组装后穿入轴承内圈，锁紧轴端挡圈后整体通过底部螺栓固定到设备安装面上，调整位置使皮带张紧力达到额定值后锁紧安装螺栓即可，日常维护只需要定期检查轴承润滑状态和螺栓锁紧情况，不需要整体拆解组件，降低了现场维护的工作量。在传动系统布局时，这类支撑座通常布置在皮带的松边一侧，避免张紧力过大增加皮带的运行负载，张紧轮的压入深度控制在皮带厚度的1/3到1/2之间，既保证足够的张紧力，又不会因为压入量过大导致皮带反复弯折产生过早疲劳损坏。
