糖真空锅配套蛤蜊排放结构设计

　　该结构为糖真空锅配套的排料端核心部件，主要应用于食糖熬制生产环节的真空浓缩工序，在熬糖完成后实现锅内糖膏的可控排放，是真空熬糖设备衔接熬制与后续成型工序的关键过流部件。从实际产线运行逻辑来看，糖真空锅工作时内部维持较高的真空度，熬制状态下的糖膏温度高、黏度大，普通排料阀易出现黏附堵料、密封失效导致真空泄漏的问题，该排放结构的设计正是针对这一工况痛点做了针对性优化。

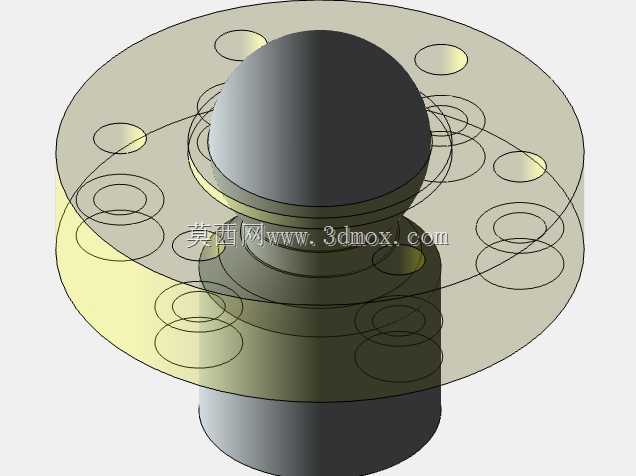

　　整体结构采用上下法兰对接的安装形式，上部法兰盘沿圆周均匀分布8个安装通孔，可直接与真空锅锅底的预设法兰座通过螺栓紧固连接，法兰密封面预留了环形密封槽，安装时嵌入耐温食品级硅橡胶密封圈，可保证-0.09MPa真空度下无泄漏，满足真空熬糖的工况密封要求。上部法兰中心的球形密封头为核心启闭件，球面做了镜面抛光处理，粗糙度达到Ra0.8以下，既可以降低糖膏的黏附残留，也能在闭合状态下与锅底的密封座实现球面线密封，相比平面密封结构，球面密封对安装同轴度的容错率更高，在长期受热胀冷缩影响、安装存在微小偏差的情况下依然能保证密封可靠性。

　　下部的圆柱形腔体为排料流道，流道内壁做了顺滑过渡处理，没有直角突变结构，可避免高黏度糖膏在流动过程中出现滞留结焦的问题，流道直径根据真空锅的额定产能做了匹配设计，单次排料时间可控制在15秒以内，满足批量生产的节拍要求。球形密封头的升降行程经过精确计算，完全开启时球面与流道壁的最小间隙大于30mm，不会出现大颗粒糖膏结块卡滞的情况，同时行程控制在合理范围内，可缩短启闭动作的响应时间，减少排料过程中的真空泄漏量。

　　设计过程中重点考虑了食品接触场景的卫生要求，所有与糖膏接触的表面均做了圆弧过渡处理，不存在清洁死角，可满足食品生产设备的CIP在线清洗要求，清洗时清洗液可顺着流道完全排出，无残留积液。安装边界方面，上部法兰的外径、安装孔的孔距均匹配行业内通用规格的1000L、1500L糖真空锅的锅底接口尺寸，不需要对现有设备做额外改造即可直接替换安装，下部排料口可直接对接后续的输送管道或者接料料斗，安装时仅需保证法兰端面的水平度偏差不超过0.5mm/m，即可保证密封件的受力均匀，延长密封件的使用寿命。

　　从结构强度角度来看，法兰盘的厚度经过受力校核，在真空负压以及130℃工作温度的共同作用下，法兰的最大变形量小于0.02mm，不会出现因法兰变形导致的密封失效问题，球形头与下部连接杆的连接采用整体加工成型的结构，没有焊接接缝，避免了焊缝位置容易出现的糖膏残留以及腐蚀问题，长期在高糖高温环境下使用不会出现结构开裂的情况。在实际使用过程中，该排放结构的启闭操作可配套气动执行机构实现自动化控制，也可根据产线的自动化程度配置手动操作手柄，适配不同规模的食糖生产企业的设备配置需求，排料过程中球形头的升降速度可根据糖膏的黏度做调整，避免排料速度过快导致的糖膏飞溅或者速度过慢导致的糖膏降温黏度过高堵料的问题。
