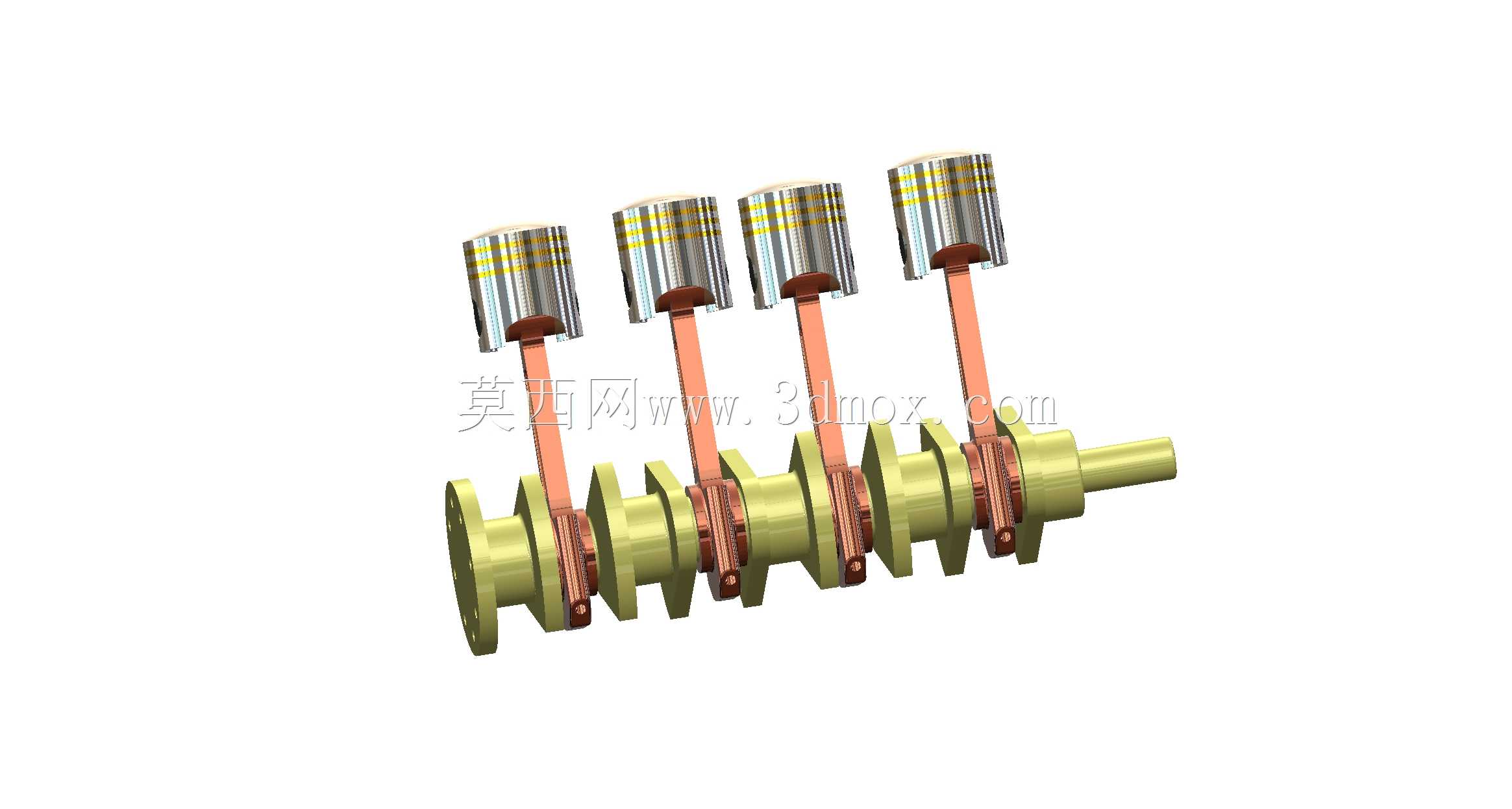

直列四缸发动机活塞曲柄连杆总成结构

　　这套直列四缸活塞曲柄连杆组件，是乘用车燃油动力单元的核心运动副总成，日常在做动力总成前期布局、教学演示样机搭建、维修实训教具开发的时候，都会用到这类结构的三维数模做干涉校验、运动仿真验证。很多刚接触动力结构设计的工程师容易忽略，这套组件的匹配精度直接决定了整机的运转平顺性、动力输出损耗率以及大修间隔里程，并不是简单把活塞、连杆、曲轴拼到一起就能满足使用要求。

　　从实际装车的应用场景来看，这套结构适配1.5L-2.0L排量区间的直列四缸自然吸气或低增压动力单元，四个活塞沿曲轴轴向等距排布，相邻工作缸的曲柄销呈180度夹角布置，能够保证四个气缸按1-3-4-2或者1-2-4-3的点火顺序交替做功，抵消大部分一阶往复惯性力，减少整机运转时的横向振动，不需要额外加装体积过大的平衡轴机构就能满足家用乘用车的NVH设计要求。在做整车动力舱布局的时候，这套组件的外形边界直接决定了缸体的最小长度、油底壳的下沉深度以及缸盖的安装定位基准，建模时需要严格控制各部件的配合公差，避免后续装配出现活塞碰气门、连杆蹭缸体、曲轴轴向窜动量超标的问题。

　　具体到各部件的功能特性，活塞部分采用了带两道气环一道油环的环槽设计，顶部的凹坑造型是根据燃烧室压缩比匹配的，能够在压缩行程末端让油气混合更充分，活塞销座处的加强筋结构可以承受做功行程瞬间的爆发压力，避免活塞裙部出现形变导致拉缸。连杆采用了工字型截面设计，在保证结构强度的前提下尽可能降低往复运动质量，减少曲轴运转时的惯性负载，连杆大头的剖分面采用斜切口设计，方便后续维修时从气缸上方抽出活塞连杆组，不需要完全拆解曲轴就能完成单缸组件的更换。曲轴部分采用全支撑结构，每个曲柄销两侧都设置主轴颈，能够承受更高的爆发压力，曲柄臂上的平衡块是经过动平衡校准的，能够抵消连杆轴颈旋转时产生的离心力，让曲轴在最高6000转的转速区间内都能保持平稳运转，不会出现轴瓦偏磨的问题。

　　在设计思路上，这套结构优先考虑了量产装配的工艺性，活塞、连杆、曲轴的配合面都预留了合理的公差带，活塞与缸壁的配合间隙控制在0.02-0.04mm区间，既不会因为间隙过大导致敲缸，也不会因为间隙过小在热机状态下出现活塞胀死的问题。连杆螺栓的安装孔位做了沉头处理，避免螺栓突出连杆大头端面在运转时碰擦曲轴箱壁。曲轴的前端输出端预留了正时链轮、皮带轮的安装键槽，后端预留了飞轮的定位销孔，能够和前端轮系、后端传动系统直接匹配，不需要额外做转接结构设计。

　　从安装边界来看，这套组件的总长度由四个曲柄的轴向间距加上前后端主轴颈的伸出长度决定，总高度由活塞上止点到曲轴回转中心的距离加上曲轴的回转半径决定，在做缸体设计的时候，需要在连杆运动轨迹的外围预留至少3mm的安全间隙，避免连杆在最大摆动角度时和缸筒内壁发生干涉。活塞到达上止点时，活塞顶部和缸盖燃烧室平面之间要预留0.8-1.2mm的压缩余隙，防止气门开启最大升程时和活塞顶部发生碰撞。做运动仿真的时候，要重点校验活塞在上下止点换向时的侧推力方向，匹配活塞裙部的型线设计，让活塞在缸筒内的换向冲击降到最低，减少冷启动时的敲缸异响。很多维修实训场景下用这套数模做拆解动画演示，能够让学员直观理解四缸发动机的动力传递路径，明白每个部件的受力状态和磨损规律，比单纯看二维原理图的理解效率高很多。在做改装动力升级的时候，也可以基于这套基础数模调整活塞的压缩高度、连杆的长度、曲轴的冲程尺寸，快速验证不同动力改装方案的结构可行性，减少实物打样的试错成本。
