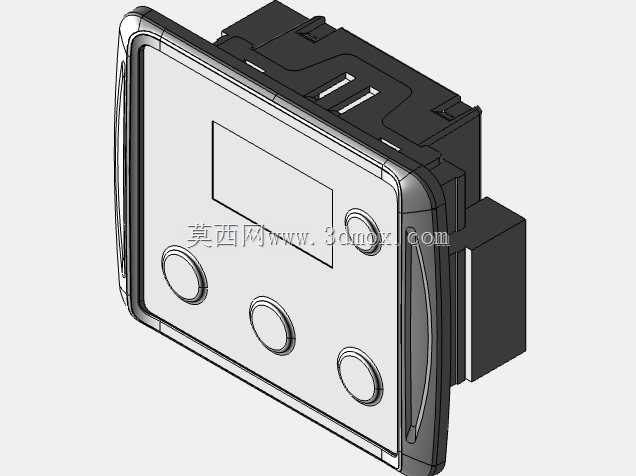

柴油发动机DC30D控制装置三维结构

　　在柴油发电机组、固定式柴油动力泵站、小型船舶辅机动力单元这类需要对柴油机运行状态做集中管控的场景里，这类嵌入式控制单元是整套动力系统的人机交互核心，所有运行参数的读取、运行状态的调整、异常工况的告警触发都要依托这类装置完成，它的安装适配性、操作逻辑合理性直接影响一线运维人员的操作效率，也关系到动力系统异常工况下的响应速度。从结构设计来看，这款控制装置采用面板嵌入式安装形态，前面板做了微弧收边处理，边缘的凸起围边能在面板安装后和柜体开孔处形成贴合的密封面，避免现场的粉尘、溅水顺着安装缝隙渗入柜体内部，适配户外方舱、露天电站这类防护要求较高的安装场景。

　　前面板的布局遵循运维人员的操作习惯，上方预留了矩形显示屏安装位，用来实时显示柴油机转速、机油压力、冷却水温、运行时长、电池电压这类核心运行参数，屏幕下方排布的四个圆形操作按键，分别对应模式切换、参数调整、启停确认、告警复位的常用功能，按键的凸起高度经过适配，操作人员戴劳保手套也能准确触发，不会出现误触的情况。装置的背部结构做了分区设计，一侧是多组插拔式接线端子的安装位，分别对应电源输入、传感器信号采集、执行器控制输出、远程通讯接口的接线需求，端子旁做了小型的挡线筋位，避免多组线束在安装后互相干扰，也能给接线端提供一定的防护；另一侧是卡扣式安装结构，不需要额外的固定螺丝，将装置推入柜体面板的标准开孔后，背部的弹性卡扣会自动卡在开孔内侧的板材上，配合前面板的围边就能完成固定，大幅缩短现场安装的耗时，后期维护拆卸也只需要按压卡扣就能将装置从面板正面取出，不需要拆解柜内的线束布局。

　　从安装边界来看，这款控制装置的面板外轮廓尺寸适配行业通用的标准控制柜开孔，背部的进深尺寸控制在紧凑范围内，不会占用柜内过多的走线空间，即使是内部空间局促的小型一体化发电机组控制箱，也能顺利完成安装，不会和柜内的继电器、保险座、走线槽产生结构干涉。在建模过程中需要重点关注几个配合细节：首先是前面板按键和面板开孔的配合间隙，间隙过大会导致按键晃动、防护等级下降，间隙过小则会出现按键卡滞，按动后无法复位的问题；其次是背部卡扣的弹性形变行程设计，要适配1.5mm到3mm厚度范围的常见柜体面材，保证在不同厚度的板材上都能卡紧，不会因为设备运行的震动出现松脱；另外前面板和背部壳体的配合止口也要做错位设计，避免拼接缝直接贯通，提升整体的防护性能。

　　这类控制装置的结构设计不需要做过多的冗余造型，所有的外形特征都要服务于实际使用需求：面板的哑光纹理处理是为了避免户外强光下的反光，让运维人员能清晰读取屏幕参数；侧边的内凹造型是为了安装拆卸时给操作人员提供施力点；背部的多组散热槽是为了让装置内部电路工作产生的热量能顺利散出，避免长期高温运行导致的元件老化加速。在做配套的控制柜结构设计时，可以直接依托这个三维模型做开孔定位、干涉检查，提前验证装置安装后和柜内其他元件的位置关系，避免实际装配时出现尺寸不匹配的问题，也能基于模型提前规划线束的走线路径，让柜内布线更规整，减少后期运维的排查难度。
