碟形安装座配套金属构件结构设计

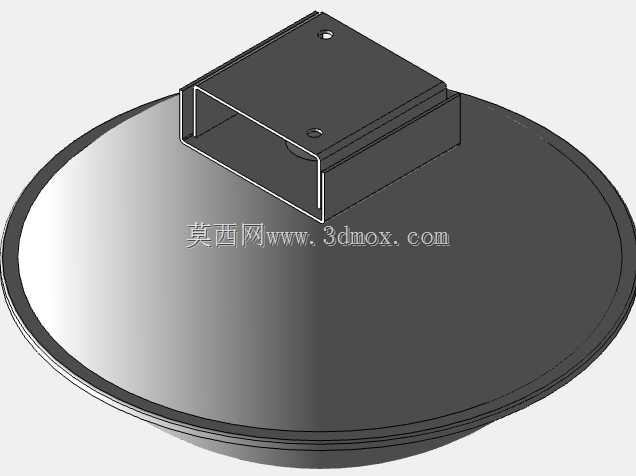

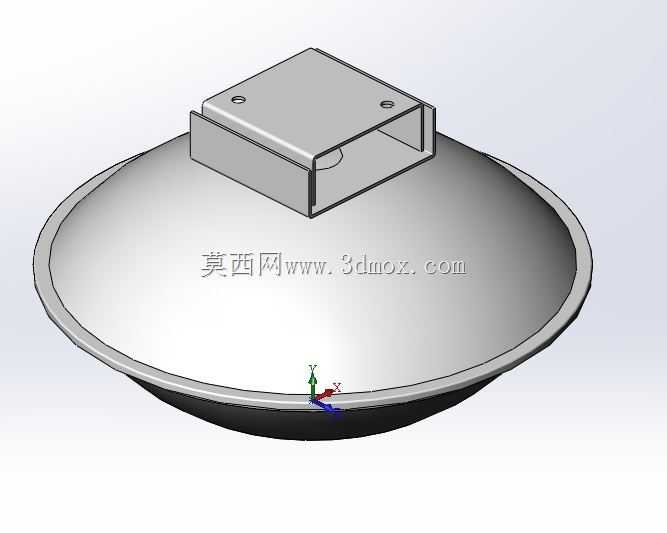

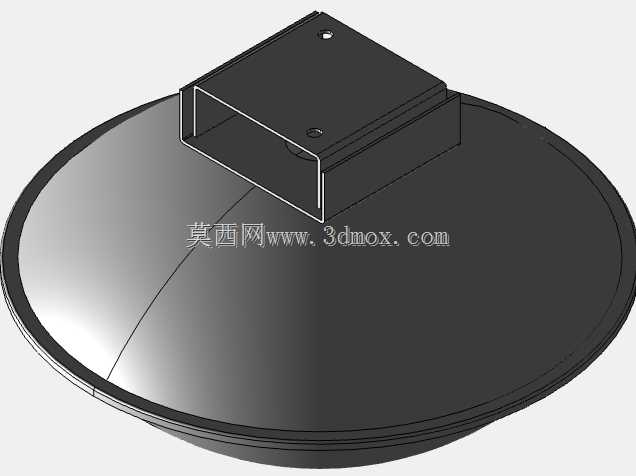

　　该构件的设计初衷，是为户外碟形信号收发装置、碟形照明灯具这类带大尺寸弧形盘面的设备，提供顶部的挂载固定接口，解决这类碟形设备在杆装、壁挂安装场景下的受力传导问题。从结构组成来看，构件分为下部碟形承载盘面与上部方形安装支架两个核心部分，下部碟形盘面采用大曲率弧面设计，弧面的曲率半径经过反复校核，能够与常见直径规格的碟形设备背部弧面完全贴合，避免安装时出现局部应力集中，导致盘面受压变形的问题。盘面边缘做了卷边强化处理，卷边的圆角半径控制在板材厚度的1.5倍，既可以提升盘面整体的抗形变能力，也能消除板材裁切后的锐边，避免安装调试过程中划伤操作人员。

　　上部的方形安装支架采用折弯钣金工艺成型，支架的两个侧边带有对称的安装通孔，孔位的中心距严格匹配通用挂载横杆的固定孔距标准，安装时可以直接穿入螺栓完成固定，不需要额外现场打孔调整。支架与下部碟形盘面的连接位置，采用了围边贴合的焊接结构，围边完全贴合碟形盘面的顶部弧面，焊接后的焊缝沿着围边整圈布置，能够将上部支架承受的挂载拉力均匀分散到整个碟形盘面，避免局部受力过大导致焊缝开裂。从安装边界来看，上部支架的内槽宽度适配常规的方形挂载杆件尺寸，槽深满足螺栓安装后的螺母防松空间需求，安装后支架与杆件之间不会出现晃动间隙，碟形盘面的下边缘到支架安装孔的垂直距离，经过测算能够避开碟形设备本身的背部接线、散热结构，不会出现安装干涉。

　　在实际应用场景中，这类构件常被用于户外通讯基站的小型碟形天线挂载、厂区高杆灯的碟形投光灯固定、露天场地的碟形广播号角安装，这类场景都要求构件具备足够的抗风载能力，设计时盘面的弧面造型可以有效降低风阻，减少强风环境下的构件受力，上部支架的折弯结构也做了加强筋处理，在不增加板材厚度的前提下提升了支架的抗弯折性能。设计过程中还考虑了不同安装角度的适配需求，支架上的安装孔采用长圆孔设计，允许安装时在小范围内调整碟形盘面的俯仰角度，满足信号对准、照明角度调整的实际使用需求。构件的所有棱角位置都做了倒角处理，没有尖锐的凸起，既方便喷涂防锈涂层时的覆盖，也能减少户外使用时的积水积灰，降低锈蚀概率。

　　从受力传导路径来看，碟形设备自身的重量通过盘面与设备的贴合面传递到整个碟形结构，再通过整圈焊缝传递到上部安装支架，最终通过支架上的固定螺栓传递到挂载的杆件上，整个传力路径没有应力突变点，能够长期在户外露天环境下保持结构稳定性，不需要频繁维护紧固。
