带双轴承支撑与加强筋的矩形安装底座

项目分类:通用机械零部件 发布时间:2025-02-20 ID:943908
  • 带双轴承支撑与加强筋的矩形安装底座
  • 带双轴承支撑与加强筋的矩形安装底座
  • 带双轴承支撑与加强筋的矩形安装底座
  • 带双轴承支撑与加强筋的矩形安装底座
  • 带双轴承支撑与加强筋的矩形安装底座

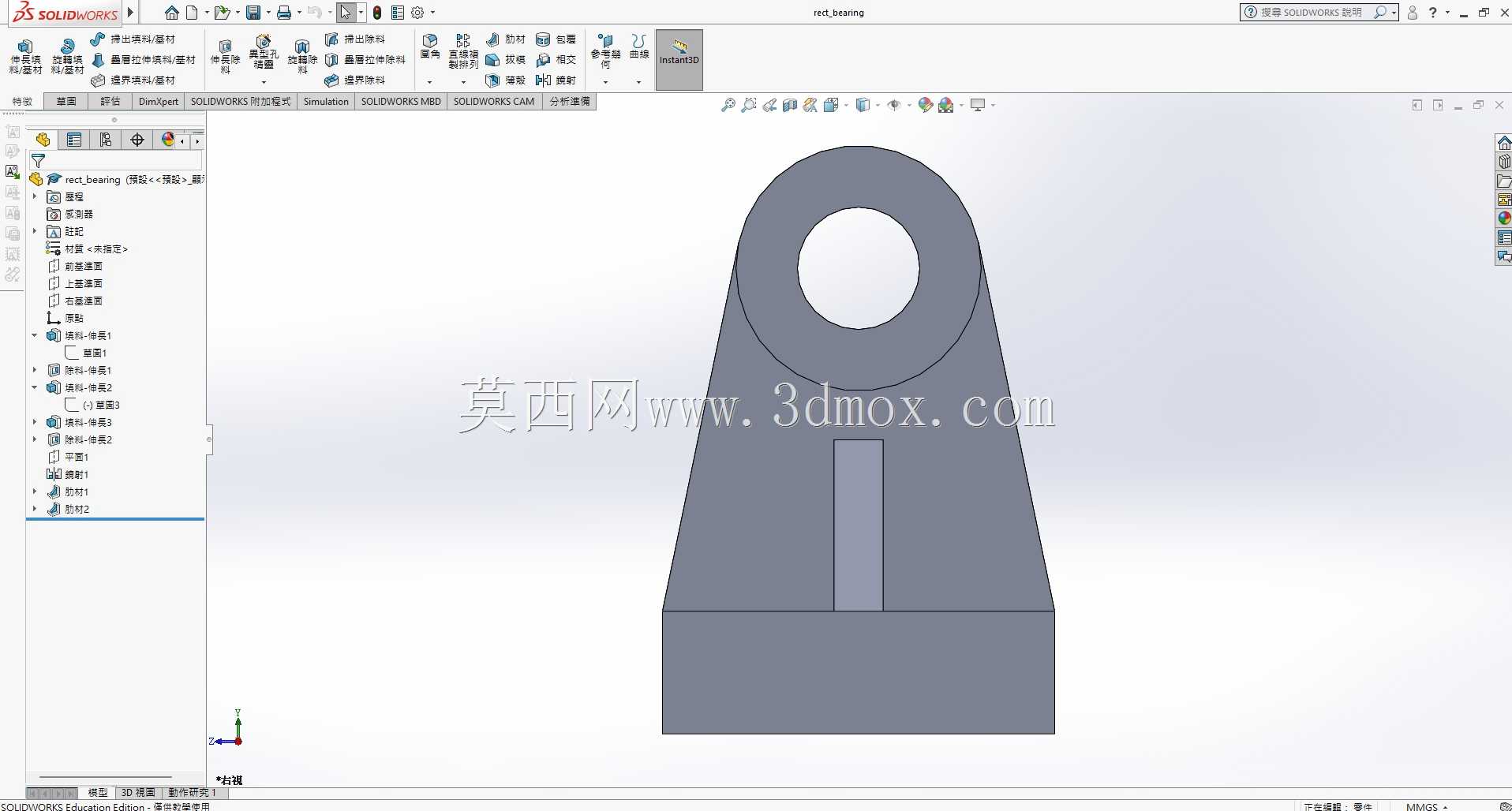

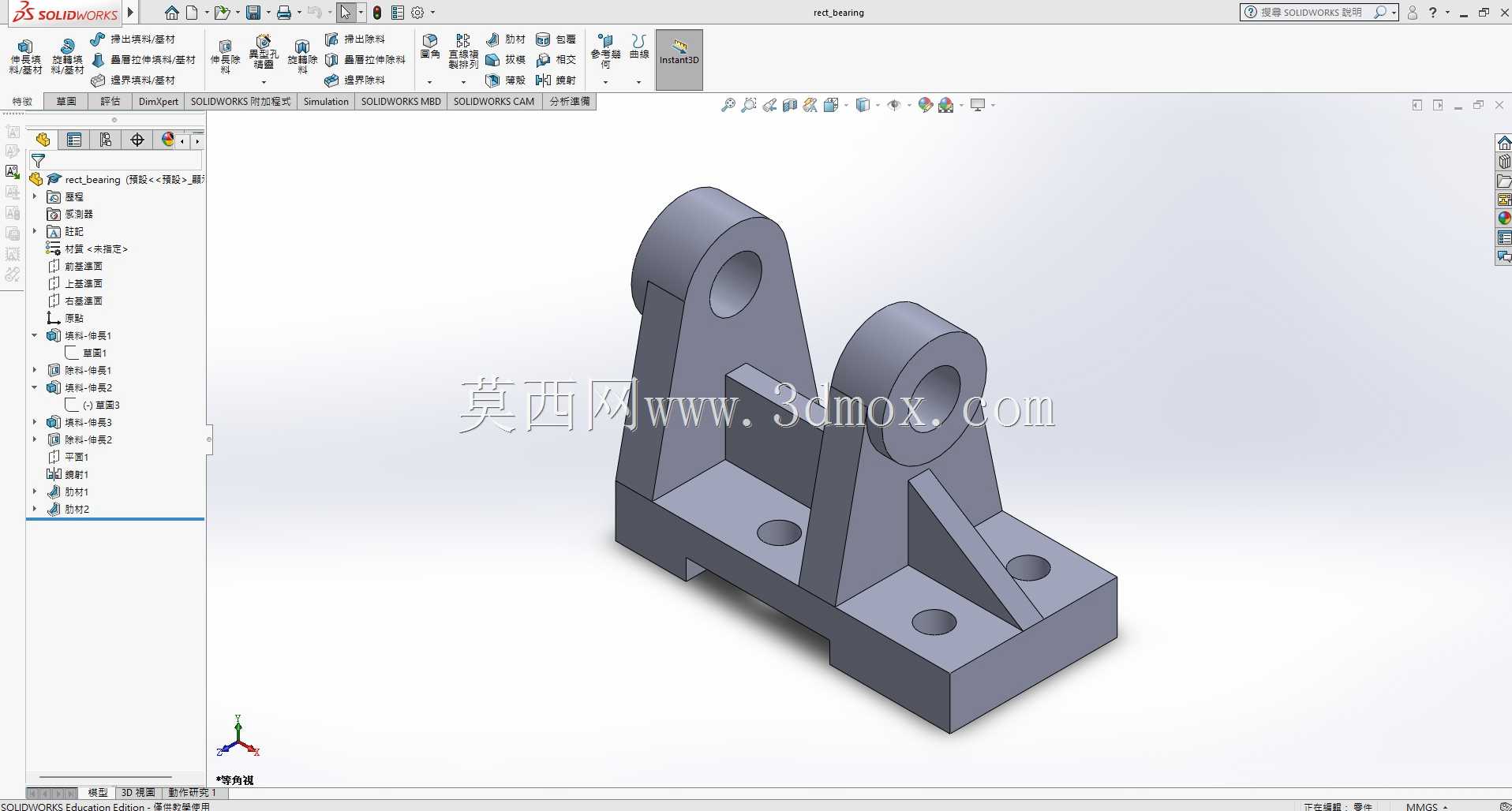

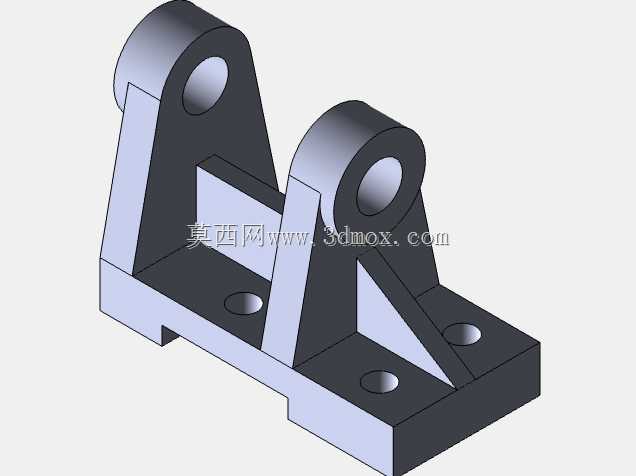

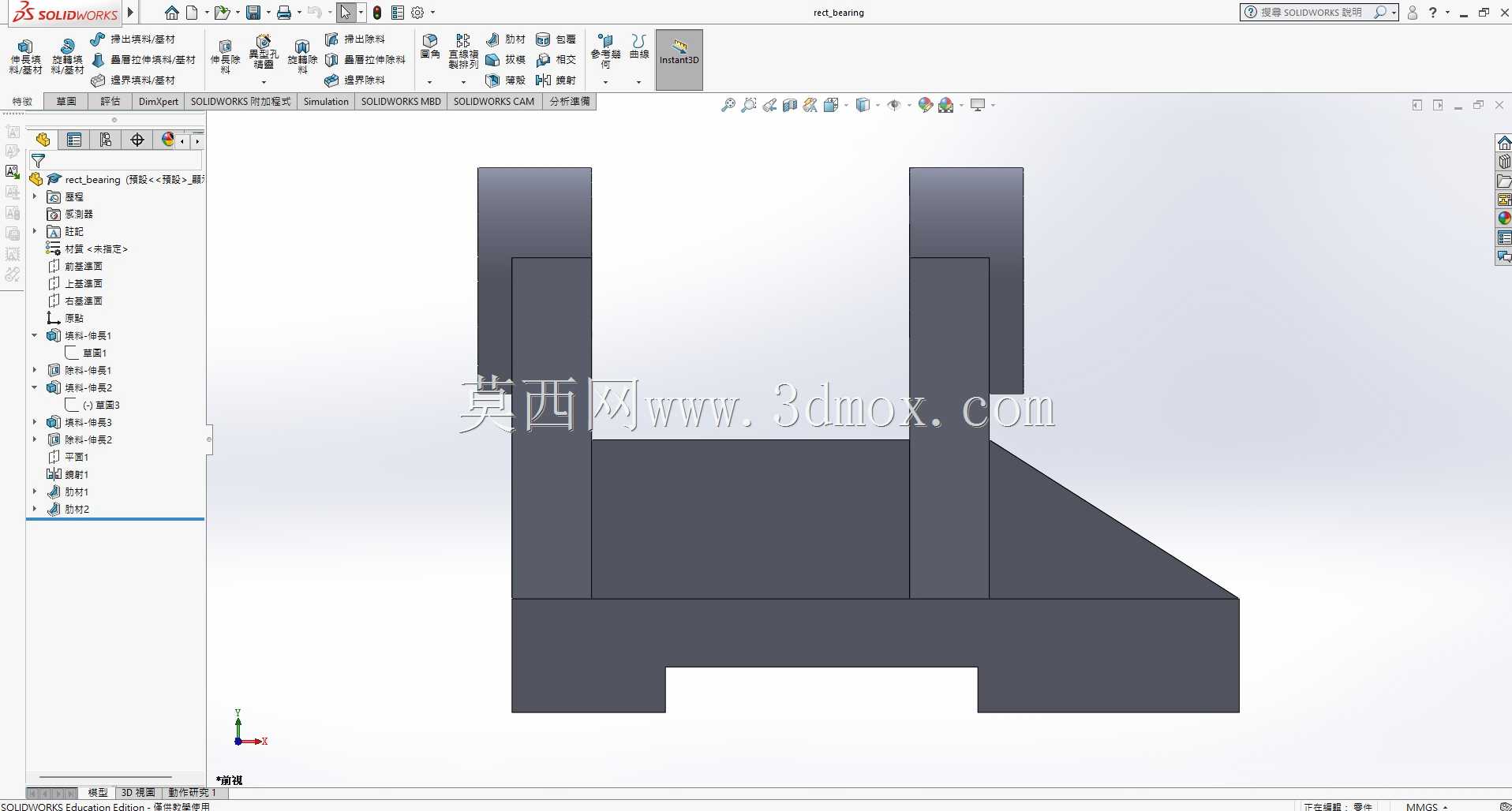

  这类带双轴承支撑与加强筋的矩形底座,多应用在中小型传动设备的机架端部、输送线从动端支撑、小型工装夹具的旋转工位承载场景中,核心作用是为旋转轴类零件提供稳定的双点位支撑,同时通过底座的安装孔完成与设备机架的刚性连接,避免轴系运行过程中出现偏摆、振动超差的问题。从结构设计逻辑来看,两个轴承支撑座采用非对称高度布局,更高的支撑座靠近载荷输入侧,能够抵消轴端悬臂带来的倾覆力矩,更低的支撑座配合轴系跨距设计,将两支承点的跨距控制在合理区间,既保证轴的抗弯刚度,又不会因为跨距过大造成轴系挠度超标。

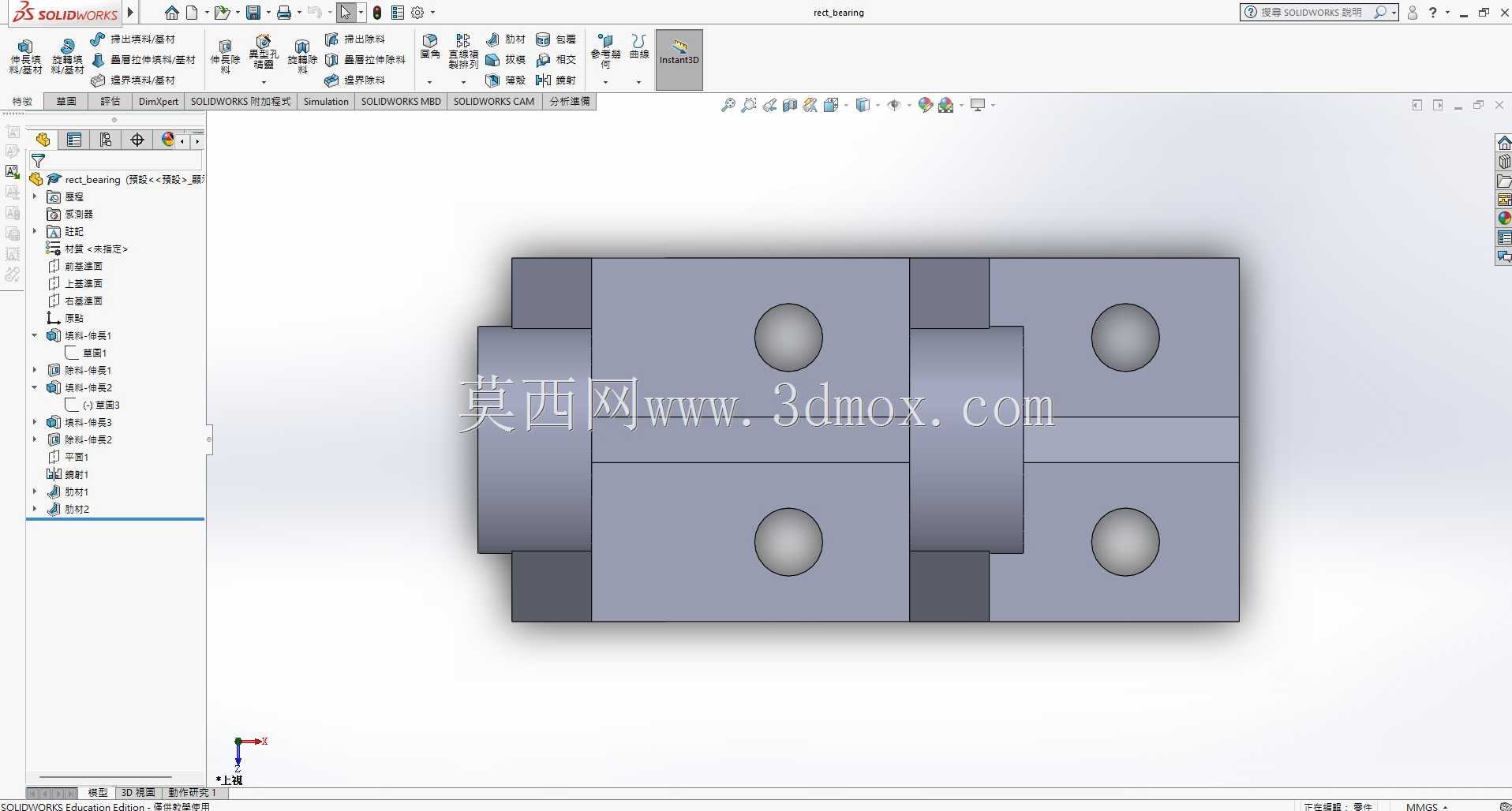

  两个支撑立板之间设置的三角加强筋,直接连接立板侧壁与矩形底座的上平面,筋板的厚度与立板厚度保持一致,筋板的斜边角度取45度,避免应力集中在筋根位置,在承受径向载荷时,筋板能够将立板受到的侧向力直接传导至整个底座平面,而非让立板与底座的焊接/结合位置单独承受弯矩,大幅提升支撑结构的抗疲劳强度。矩形底座的本体采用等厚矩形板结构,四个安装孔分别布置在底座的四个角点位置,孔位距离底座边缘的距离大于2倍孔径,保证安装螺栓的拧紧空间足够,同时避免孔位过于靠近边缘造成底座边缘开裂;底座底部预留有通长的安装让位槽,能够适配T型槽工作台、带凸台的机架安装面,不需要额外加工让位沉孔就可以完成贴合安装,降低现场安装的加工适配成本。

  从安装边界来看,底座的总宽度控制在常规工业铝型材40系列、80系列的安装面宽度范围内,不需要额外加装过渡连接板就可以直接固定在标准铝型材机架上;两个轴承支撑座的内孔同轴度公差按照IT7级设计,能够适配常规深沟球轴承、带座外球面轴承的安装公差要求,支撑座顶部没有设置额外的注油孔结构,适配脂润滑的免维护轴承使用场景,不需要定期拆解维护。在实际选型使用时,这类底座多用于承载径向载荷为主、轴向载荷较小的轴系,比如小型皮带输送机的从动辊支撑、手动工装的旋转轴支座、小型检测设备的翻转工位支撑,不需要承受大冲击载荷的工况下,该结构的重量比整体铸造的同规格轴承座支架轻30%左右,同时加强筋的设计让结构刚度完全满足使用要求,不会出现轻量化后刚度不足的问题。

  设计过程中需要注意,两个支撑立板的内孔加工必须一次装夹完成镗削,避免二次装夹造成同轴度超差,进而导致轴承安装后出现别劲、运行发热的问题;筋板与立板、底座的连接位置需要设置R2左右的圆角过渡,避免热处理或者受力时出现应力集中开裂;底座上的安装孔采用沉孔设计,让内六角螺栓安装后头部不高出底座平面,避免干涉轴系上安装的其他零件。另外,底座的下平面需要进行铣削加工,保证平面度公差在0.05mm以内,安装时能够与机架面完全贴合,避免出现点接触造成底座受力后变形;两个轴承孔的端面需要与孔轴线保持垂直,垂直度公差控制在0.02mm以内,保证轴承安装后端面能够均匀贴合,避免轴承承受额外的轴向附加力。这类结构相比单轴承支撑的悬臂底座,双点支撑的结构让轴系运行更加平稳,适合转速在300rpm以内的中低速旋转工况,过高转速下需要重新核算轴系的临界转速,避开共振区间。
