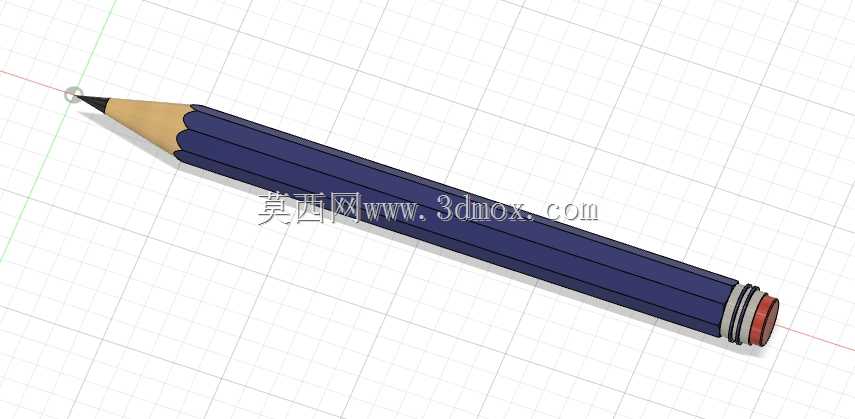

经典蓝杆六角木质铅笔精细三维造型

　　日常办公、工程绘图、学生课业场景中，六角木质铅笔是普及率极高的书写工具，本次完成的三维造型完全还原量产铅笔的真实结构，可直接用于文具产品结构验证、教学演示场景搭建、文创产品渲染素材等多个领域。做这个造型的时候最先敲定的是笔杆的六角截面参数，常规量产同类型铅笔的对边尺寸控制在7-8mm区间，这个尺寸是经过长期人机验证的，既能够保证握持时手指贴合面足够，长时间书写不容易打滑，也不会因为截面过大导致握持费力，建模时特意将六个棱边做了0.2mm的圆角过渡，完全还原真实木质铅笔经过打磨后的触感，不会出现尖锐棱边的违和感。

　　笔杆部分的长度按照常规180mm的通用规格设定，笔尾的金属箍与橡皮安装结构单独做了拆分建模，金属箍采用卷边压合结构，建模时还原了金属箍表面的两道环形压痕，这是量产时将金属箍固定在木质笔杆上的压接痕迹，橡皮部分突出金属箍端面3mm，完全匹配实际产品的装配尺寸，橡皮与金属箍的配合间隙控制在0.1mm，既符合装配逻辑，也不会出现视觉上的松动感。笔尖部分的锥度按照实际削笔后的角度设定，锥面长度控制在18mm，铅芯露出木质部分的长度为3mm，铅芯直径2mm，锥面与笔杆六角面的过渡位置做了自然的削切衔接，还原手工或者卷笔刀削切后木质部分的自然断差，没有做生硬的几何拼接。

　　笔身表面的涂层做了分色处理，深蓝色的漆层覆盖整个木质笔杆，靠近笔尖的位置预留了10mm长度的原木裸露段，还原削笔后去掉漆层的木质部分，木质部分的纹理走向顺着笔杆轴向排布，和真实木材的纤维方向一致。做这个模型的时候特意规避了很多文具建模常见的错误，比如很多模型会把六角笔杆的棱线做的过于尖锐，或者把金属箍的厚度做的太厚，实际量产的铅笔金属箍厚度只有0.15mm左右，建模时将金属箍的壁厚控制在这个数值，渲染出来的质感才会和真实产品一致。

　　另外在安装边界上，这个模型如果用于文具套装的场景装配，单支铅笔的占位尺寸可以按照190mm长度、9mm外接圆直径来预留空间，笔尾橡皮部分可以根据后续的衍生设计做替换，比如替换成带橡皮头的不同配色款式，或者去掉橡皮做成无橡皮的绘图专用铅笔，只需要调整笔尾的结构长度即可，整体参数化的建模逻辑可以快速调整笔身长度、截面尺寸来适配不同定位的铅笔产品，比如儿童用的粗杆铅笔只需要将六角对边尺寸调整到10mm，对应调整锥面比例就可以快速衍生出新的型号，不需要重新搭建整体结构。在工程绘图场景的演示动画里，这个模型可以直接用于模拟铅笔绘图的动作，因为整体重心位置按照真实铅笔的密度分布做了配重参考，木质部分密度按照0.5g/cm³、铅芯按照1.8g/cm³、金属箍按照7.8g/cm³、橡皮按照1.2g/cm³计算的话，整支笔的重心在距离笔尾65mm的位置，正好是正常握持时手指的承托位置，完全符合真实使用时的握持手感，做交互演示的时候不会出现重心违和的问题。
