国际象棋兵棋子立体造型结构设计

　　这款国际象棋兵棋子的三维结构设计，最初是面向桌面文创产品开发、棋具定制生产以及3D打印个性化制作场景完成的，在实际应用中，既可以作为标准国际象棋套装的替换配件，也能单独作为桌面装饰摆件、文创周边衍生产品的基础结构，甚至可以作为数控雕刻、小批量注塑生产的原型参考。从实际使用需求出发，兵作为国际象棋中数量最多的基础棋子，在整套棋具里的握持手感、摆放稳定性、视觉识别度都直接影响整套棋具的使用体验，因此设计过程中没有做过度夸张的艺术化变形，而是在保留传统兵棋子经典识别特征的基础上，对各个结构段的尺寸比例做了工程化的优化调整。

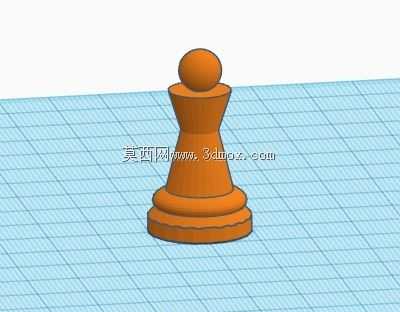

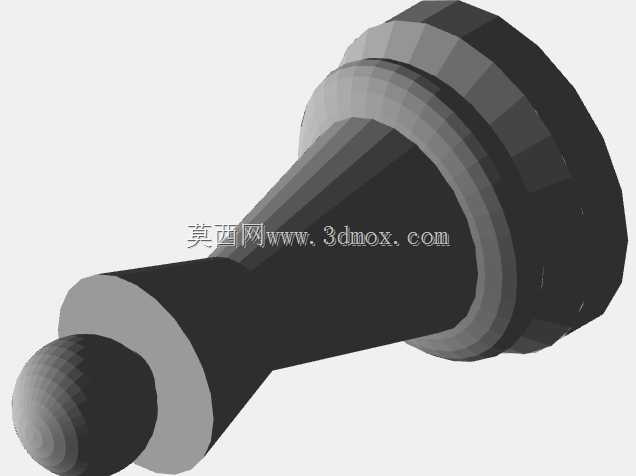

　　整个棋子的结构从上到下分为四个功能段：最顶部的球形握持端，直径做了适配手指捏持的尺寸优化，日常对弈时玩家用拇指和食指捏取棋子移动时，球面的弧度刚好贴合指腹的接触曲面，不会出现棱边硌手的问题，同时球面的完整曲面也避免了尖锐边角在日常使用中磕碰掉漆、划伤棋盘表面的隐患。球形段下方是向内收窄的锥台过渡段，这个锥度的设计经过反复调整，既保证了顶部球体和下方主体段的衔接流畅，没有突兀的折角，也让棋子的视觉重心保持在中下部，不会出现头重脚轻的问题。再往下是棋子的主体柱段，采用了微向外扩张的弧面锥度，从过渡段向下逐渐增加直径，这个结构一方面是延续传统兵棋子的经典造型轮廓，让玩家可以快速识别棋子类型，另一方面弧面的设计相比直柱结构，在注塑生产时更利于脱模，在3D打印时也能减少支撑材料的使用，降低后期打磨处理的工作量。最底部是双层阶梯式的底座结构，下层底座直径最大，直接和棋盘表面接触，足够大的接触面积可以保证棋子放置在棋盘上时的稳定性，即使棋盘有轻微的倾斜或者日常使用中的轻微触碰，棋子也不会轻易倾倒；上层阶梯的作用是做视觉上的层次区分，让整个棋子的造型不会因为直上直下的轮廓显得呆板，同时这个阶梯结构也可以作为棋子上色时的分色边界，方便后期做双色或者多色的表面处理。

　　在设计思路上，整个模型的曲面全部采用G2连续的顺滑过渡，没有生硬的棱角拼接，所有的衔接位置都做了微小的圆角处理，一方面是提升握持的触感，另一方面是针对不同的加工工艺做了适配：如果采用FDM3D打印制作，顺滑的曲面可以减少层纹的视觉影响，后期简单打磨就能获得不错的表面质量；如果采用光固化3D打印或者树脂翻模生产，连续的曲面可以避免应力集中，降低零件在脱模或者日常使用中断裂的风险；如果采用金属压铸或者实木雕刻制作，均匀的壁厚和流畅的轮廓也能降低加工难度，减少生产过程中的次品率。

　　从安装边界和尺寸适配的角度来说，这款棋子的底座直径参考了主流标准国际象棋棋盘的格子尺寸，放置在标准55mm边长的棋盘格上时，底座不会超出格子边界，和其他棋子（车、马、象、后、王）按照同比例缩放设计时，可以保持整套棋子的尺寸协调性，不会出现兵棋子过大挤占格子空间、或者过小视觉比例失衡的问题。棋子的整体高度也按照国际棋联推荐的比赛用棋比例做了匹配，兵的高度约为王棋高度的一半，保证整套棋子摆放时的视觉层级清晰，玩家在对弈过程中可以快速区分不同棋子的类型。另外，整个棋子的内部结构可以根据生产需求做调整，如果是做轻量化的塑料棋子，可以在底座位置预留配重块的安装腔，后期加装金属配重块来提升棋子的握持坠手感，提升使用质感；如果是做实木或者金属材质的实心棋子，只需要保留外部曲面轮廓即可，不需要额外做内部结构。在表面处理的适配性上，整个外表面没有复杂的凹槽或者精细纹理，既可以做单色的哑光、亮光漆面处理，也可以通过水转印、彩绘等方式做个性化的图案定制，满足不同场景的使用需求，比如教学用棋可以在棋子表面印刷走法说明，文创定制款可以印刷专属logo或者纪念图案，都不会因为曲面过于复杂影响印刷效果。
