水电厂进气门挡块系统侧导向辊结构

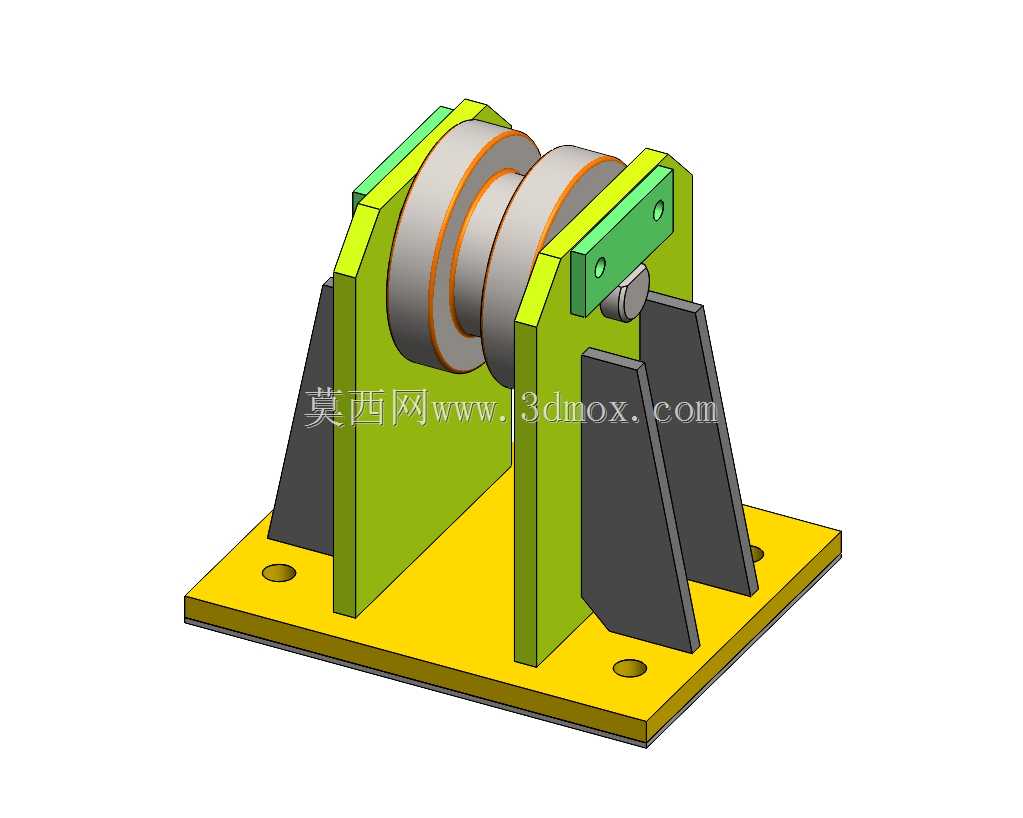

　　在径流式水电厂的进水阀门挡块启闭系统中，侧导向辊是保障主滚筒运行平顺性的核心配套部件，本次建模的侧导向辊适配46.9MW容量的Tamor Khola水电项目，直接服务于进水门挡块的横向限位与运动导向环节。从现场安装工况来看，该导向辊组件采用分体式支座焊接结构，底部为带沉头安装孔的矩形安装底板，底板上对称布置两块立式支撑立板，立板与底板之间增设三角形加强筋板，抵消辊轮受载时产生的倾覆力矩，避免长期受交变载荷出现焊缝开裂问题。辊轮主体采用双轮缘槽型结构，轮槽弧度与主滚筒配套的运动杆件外径完全匹配，轮缘高出槽底的尺寸经过严格计算，既可以防止运动过程中杆件脱出轮槽，又不会在杆件横向偏移时出现卡滞咬边的问题。

　　设计阶段首先考虑的是水电厂潮湿多粉尘的运行环境，所有支撑结构件的板材厚度均预留了足够的腐蚀裕量，辊轮与支撑轴之间采用自润滑衬套配合，无需定期加注润滑脂即可满足长期免维护运行要求，适配水电厂廊道内检修空间狭窄、日常运维难度大的实际场景。安装边界方面，底板上的四个安装孔采用长圆孔设计，允许安装时沿辊轮轴向进行±5mm的位置调整，抵消基础预埋时的位置偏差，降低现场安装的对位难度；支撑立板顶部的轴承座安装位采用可拆卸式压板结构，更换辊轮时无需拆解整个支座，只需拆下顶部压板即可抽出辊轴完成更换，大幅缩短检修停机时间。

　　从功能实现逻辑来看，该侧导向辊并不承担主滚筒的全部竖向载荷，主要作用是为配套的丢球运动杆件提供横向导向支撑，在主滚筒带动杆件做直线往复运动时，抵消杆件运动过程中产生的横向摆动力，避免杆件因长距离传动出现挠曲变形，导致安装或拆卸检修时出现对位不准、卡涩堵塞的问题。建模过程中严格按照实际加工公差对配合面进行了间隙预留，辊轮与轴的配合间隙控制在0.05-0.1mm之间，既保证辊轮转动灵活无卡滞，又不会因间隙过大出现运行时的异常晃动；支撑立板与底板的焊接位置做了倒角处理，避免焊接应力集中导致的结构变形，所有外露棱边均做了R2的圆角倒钝，防止安装检修时划伤作业人员。

　　实际选型应用时，需要注意该导向辊的安装基面必须与主滚筒的运动轴线保持平行，平行度误差需控制在0.2mm/m以内，否则会导致辊轮轮槽偏磨，缩短部件使用寿命；辊轮材质采用耐磨铸钢加工，表面做淬火处理，硬度达到HRC45-50，可承受长期往复运动带来的摩擦损耗，支撑结构件采用Q235钢板焊接成型，焊接完成后做整体去应力退火处理，消除焊接内应力，避免长期运行出现结构变形。整个组件的结构设计完全贴合水电厂现场的实际运维需求，没有冗余的结构设计，所有零部件均具备良好的互换性，易损件均可直接采用标准型材加工替换，无需定制特殊规格配件，大幅降低了后期的备件储备成本。
