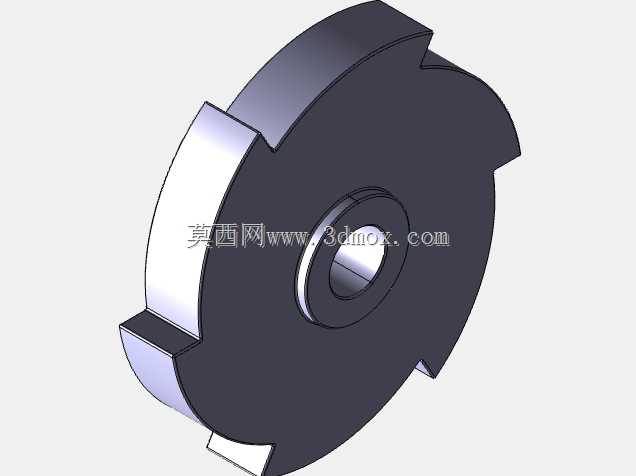

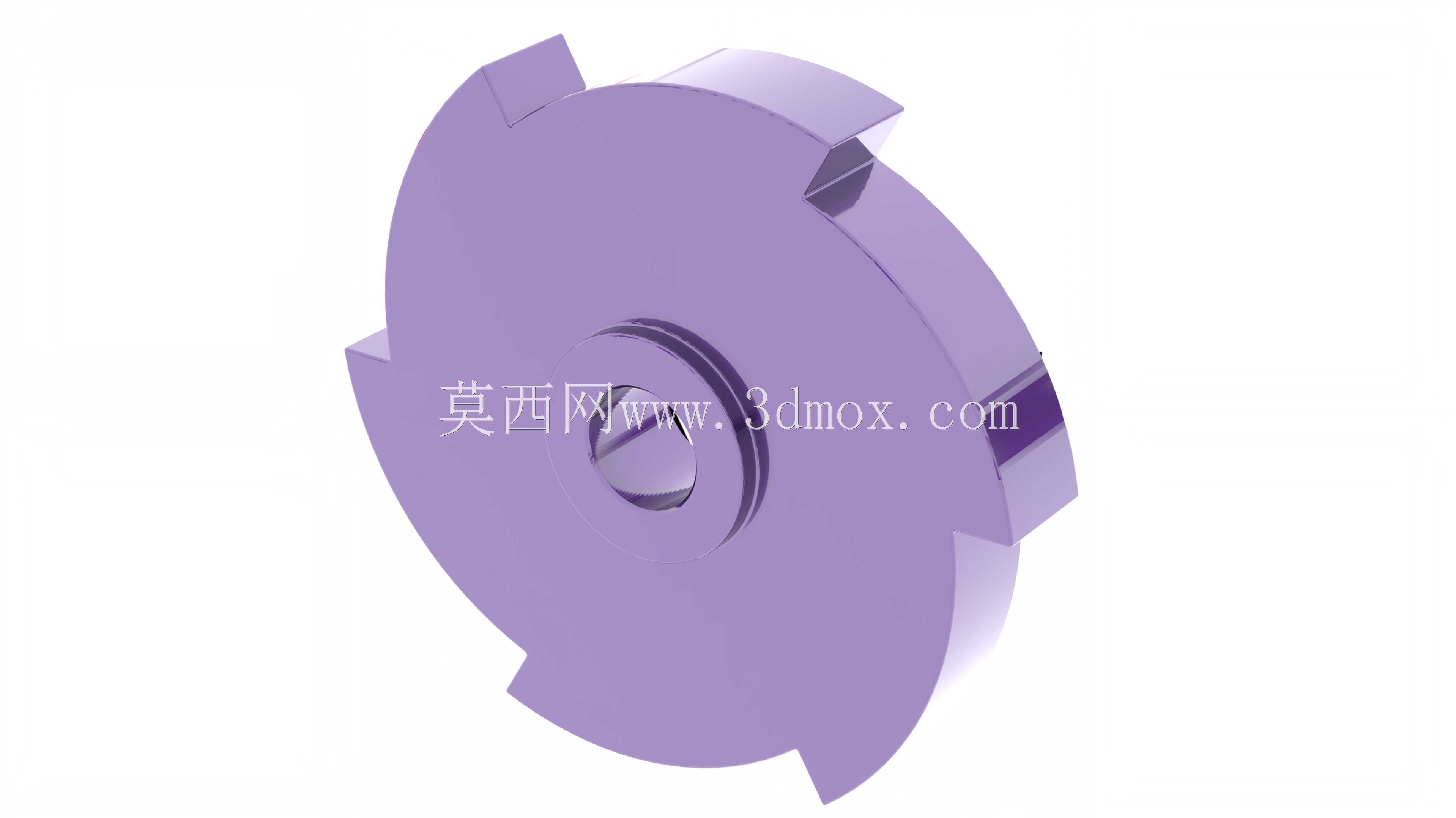

这款侧铣刀具主要面向普通铣床、数控加工中心的侧面铣削、槽位插切加工场景,在批量零件的侧边槽加工、台阶面侧铣、异形轮廓插削工序中适配性较强,尤其适合中小型钢件、铝合金件的半精铣与精铣加工环节,可直接装夹在标准铣刀柄上使用,无需额外定制过渡连接结构。从实际加工适配性来看,刀具本体采用盘式结构设计,三个切削齿沿圆周方向呈120度均布,齿间排屑空间充足,加工塑性材料时不易出现切屑卡滞堵齿的问题,每个切削齿的切削刃经过角度优化,侧铣时径向切削力分布均匀,高速运转时动平衡表现稳定,可适配常规转速区间的铣削参数,不易出现振刀纹影响加工面质量。
设计阶段优先考虑了安装适配性与加工边界控制,刀具外径设定为50mm,中心内孔直径15mm,可匹配市面上绝大多数标准铣刀杆的装夹直径,安装时通过刀杆端面的定位台阶贴合刀具基准面,锁紧后径向跳动量可控制在常规机加工允许的公差范围内,无需额外做动平衡校正即可直接上机使用。切削齿的总厚度为9.5mm,可直接完成宽度9.5mm以内的侧边槽一次成型铣削,无需多次走刀接刀,能有效减少加工工序步骤,提升单件加工效率;如果加工槽宽大于9.5mm,也可通过偏置刀路的方式完成宽槽加工,刀具侧刃的有效切削长度覆盖整个齿厚范围,侧铣接刀时不会出现明显台阶差。
三个切削齿采用30度间距的插槽结构设计,切削时每个齿的切入切出时序错开,可有效降低连续切削时的冲击载荷,对机床主轴的刚性要求更低,即使是刚性一般的普通铣床也能稳定使用,不易出现崩齿问题。刀具的中心孔位置做了沉台避让设计,安装时刀杆的锁紧螺母不会突出刀具端面,加工深腔侧边结构时不会出现干涉碰模的问题,可加工的侧壁深度范围更大,适配的零件结构类型更广。从建模逻辑来看,这款模型完全按照实际加工刀具的生产尺寸构建,所有切削刃的角度、齿槽的圆角、安装孔的公差带都参考了实际刀具的加工工艺要求,不管是用于加工工艺仿真、刀路干涉检查,还是作为机床加工场景的装配组件,都能满足尺寸精度要求,不会出现装配干涉、尺寸不匹配的问题。
在实际生产应用中,这类侧铣刀常被用于五金零件的侧边槽加工、模具钢料的开粗侧铣、自动化设备零件的台阶面加工,相比普通立铣刀,盘式侧铣刀的接触面积更大,加工效率更高,尤其适合大长度侧边的连续铣削工序,加工后的平面度与侧壁垂直度更容易保证。设计时还考虑了刀具重磨的余量空间,切削齿的后刀面预留了足够的重磨厚度,刀具磨损后可通过工具磨床重新刃磨切削刃,重复利用率更高,能有效降低生产加工的刀具成本。建模过程中对所有锐边都做了符合实际加工的倒角处理,没有出现理论建模的尖锐直角,完全还原了真实刀具的工艺细节,用于教学演示、工艺仿真时的真实感更强,也能避免后续做有限元分析时出现应力奇异的问题。
