CSWP认证考试练习用连杆类机械零件

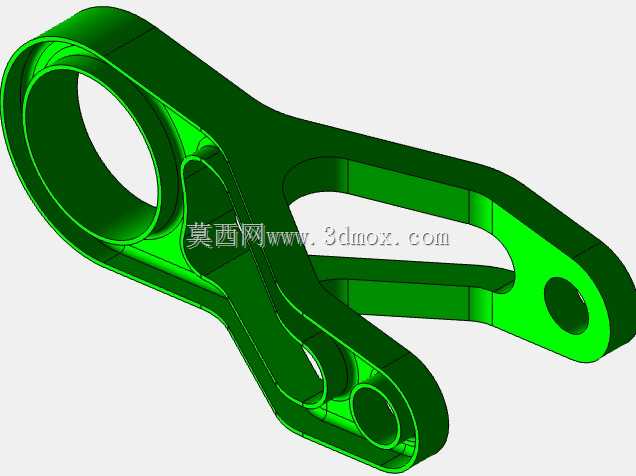

　　该零件属于典型的多铰接点传动连杆构件，在各类平面连杆机构中承担动力传递、运动轨迹约束的核心作用，常见于轻工机械、自动化输送设备、小型内燃机配气机构、工业机器人末端执行器联动结构中，是将旋转运动转化为往复摆动、或是实现特定轨迹运动的关键受力构件。从结构设计逻辑来看，零件整体采用变截面等强度设计思路，主体杆身根据受力路径做了镂空减重处理，在保证整体抗弯、抗扭刚度的前提下尽可能降低零件自身重量，减少运动过程中的惯性载荷，适配中高速往复运动的工况需求。

　　零件共设置四处铰接安装位，其中大直径端的铰接孔用于与动力输出端的固定销轴配合，孔位内侧设计有环形凸台结构，既可以增加铰接部位的接触面积、降低接触面比压，减少长期运行过程中的磨损量，也能为铰接处的润滑脂存储预留空间，延长维护周期。其余三处小直径铰接孔分别对应不同的从动构件连接位，各孔位的中心距公差直接决定整个连杆机构的运动精度，设计过程中需要严格控制各孔的同轴度、孔中心距的尺寸公差，以及孔端面与杆身基准面的垂直度，避免装配后出现运动卡滞、异响、偏磨等问题。

　　从安装边界来看，零件最大外轮廓的回转半径需要在设计阶段做运动干涉校验，确保在整个运动行程范围内，杆身不会与周边的机架、其他运动构件发生碰撞，镂空区域的边缘均做了圆角过渡处理，既可以消除铣削加工过程中产生的应力集中点，提升零件的疲劳强度，也能避免锐边对装配人员造成划伤。零件的壁厚设计充分考虑了加工工艺性，主体壁厚均匀，适配铣削加工的走刀路径，不会出现局部过薄导致加工变形、或是局部过厚造成材料浪费的问题。铰接孔的内径尺寸根据配套销轴的直径做基孔制配合设计，根据工况载荷的不同，可选择间隙配合或是过渡配合，重载工况下还可在孔内镶嵌铜套或是滚针轴承，进一步提升铰接部位的耐磨性能。

　　在实际建模练习过程中，需要重点关注各特征之间的父子关系，优先绘制主体杆身的草图轮廓，通过拉伸生成基础实体后，再依次完成铰接孔、凸台、镂空、圆角等细节特征的创建，建模过程中需要充分利用对称约束、尺寸关联，确保修改某一处参数时，相关联的特征能够自动更新，这也是CSWP认证考试中重点考察的建模规范性要点。这类连杆零件在实际生产中多采用45号钢或是铝合金材质加工，钢制零件通常会做调质处理提升整体强度，孔位配合面做高频淬火提升耐磨性能，铝合金零件则多采用硬质阳极氧化处理，在降低自身重量的同时保证足够的表面硬度，适配对重量敏感的高速运动场景。在装配校验环节，需要将零件导入装配体环境中，添加对应的铰接配合，通过运动仿真模拟整个工作行程，检查各位置的运动间隙、受力情况，验证零件的结构强度是否满足工况要求，尤其是在极限载荷位置，需要校核杆身的最大应力、变形量是否在材料允许的范围内，避免运行过程中出现断裂、变形失效的问题。
