耐高低温硅胶弹簧波纹软管结构

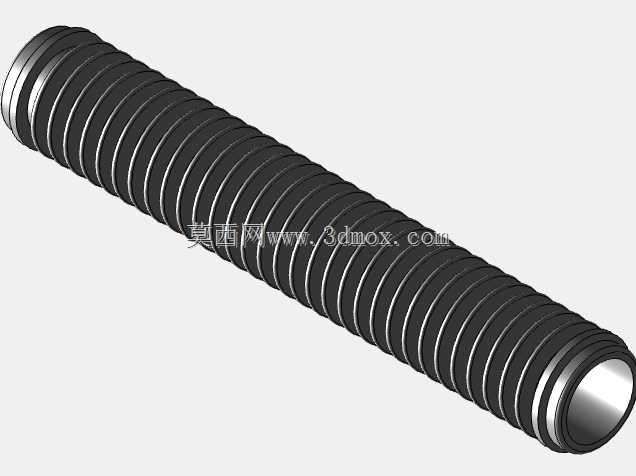

　　在工业流体输送、设备走线防护、气动系统连接等场景中，柔性管路的适配性直接决定整套系统的运行可靠性，尤其是存在安装位偏移、设备运行振动、管路需要反复弯折拉伸的工位，刚性管路完全无法满足使用需求，这类带弹簧支撑的硅胶波纹软管，就是针对这类复杂工况开发的柔性连接部件。从结构设计逻辑来看，这款软管采用双层复合的功能架构，外层为食品级/工业级硅胶本体，直接加工成连续的环形波纹结构，波纹的圆弧过渡设计完全规避了直角应力集中点，每一圈波纹的峰谷尺寸经过反复校核，既保证了拉伸状态下管壁不会出现过度变薄的问题，也避免了压缩状态下波纹层互相挤压产生永久形变。内嵌的弹簧支撑骨架采用等节距圆柱螺旋结构，弹簧丝的直径、弹簧中径与硅胶层的壁厚做了匹配设计，弹簧完全嵌合在硅胶管壁的中间层，不会出现轴向窜动，也不会在弯折时刺破硅胶管壁，这种内嵌式的设计相比外置弹簧的软管，外层硅胶完全隔绝了弹簧与外部介质的接触，从根源上避免了弹簧锈蚀、卡滞杂物的问题，同时也让管路外表面保持连续的波纹形态，穿线或者输送介质时不会出现卡挂的情况。

　　从实际使用的场景来看，这类软管的适用范围覆盖了多个工业领域：在小型气动设备上，它可以作为气缸与气源处理元件之间的柔性连接管，抵消设备运行时的振动传递，避免刚性接头因为长期振动出现松动漏气；在电子设备的走线防护场景中，它可以套在多组线缆外部，既可以防护线缆被尖锐部件磨损，也能在线缆需要反复弯折移动的工位，比如设备活动门的走线位、机械手末端的线缆通道，依靠自身的伸缩弯折特性跟随部件运动，不会出现线缆折损、外皮开裂的问题；在高低温工况的流体输送场景，比如小型温控设备的水循环管路、低温试验箱的介质连接管路，这款软管的硅胶材质可以在-20℃到180℃的温度区间内保持稳定的弹性，不会因为低温出现硬化脆裂，也不会因为高温出现材质软化、形变失效的问题。

　　从安装边界的尺寸设计来看，这款软管的两端做了等直径的光滑直边段，直边段的外径公差控制在h7级别，安装时可以直接插入标准规格的快插接头，或者配套喉箍、卡套接头做硬密封连接，不需要额外做变径处理；软管的最小弯曲半径经过实测，在常温状态下可以达到软管外径的3倍，弯曲状态下管路的内部通径不会出现明显的缩径，不会影响流体的输送效率或者线缆的穿设空间；轴向的伸缩行程可以达到原长的40%，也就是说如果安装位之间的距离存在±20%的安装误差，不需要额外调整管路长度或者增加转接头，直接依靠软管自身的伸缩量就可以完成装配，大幅降低了现场安装的调整难度。在建模过程中，这类软管的参数化设计需要重点关注几个核心尺寸的关联：波纹的节距与波高直接决定了软管的弯折性能与伸缩量，节距越小、波高越大，软管的柔性越好，但对应的管壁承压能力会有所下降，因此需要根据实际使用的压力等级调整这两个参数的匹配关系；内嵌弹簧的螺距需要与硅胶波纹的节距保持完全一致，这样在软管弯折或者拉伸时，弹簧的形变与硅胶层的形变可以保持同步，不会出现层间剪切力导致的分层问题；两端直边段的长度需要满足常用接头的安装深度要求，一般预留不小于1.5倍管径的直段长度，保证接头安装后有足够的密封接触面积，不会出现拔脱或者泄漏的问题。

　　另外在材质选型的匹配设计上，硅胶材质的邵氏硬度选择在50-55A区间是比较均衡的方案，硬度过高会导致软管柔性下降，弯折时需要更大的外力，硬度过低则会导致软管在负压输送工况下出现吸扁的问题，内嵌弹簧的存在刚好可以弥补硅胶材质径向支撑力不足的问题，即使在0.08MPa的负压工况下，管路也不会出现明显的瘪管情况，可以保持通径的稳定。对于结构设计从业者来说，这类柔性管路的选型与建模不需要完全从零开始测绘，可以根据实际工况的通径需求、安装距离、弯折角度、工作温度、输送介质类型，直接调整对应的参数生成适配的三维模型，在装配设计阶段提前模拟软管的运动轨迹，避免出现管路与周边结构件的运动干涉，也可以提前核算安装时需要预留的操作空间，减少后期装配调试时的改模成本。
