带脚轮可移动工业承载框架结构

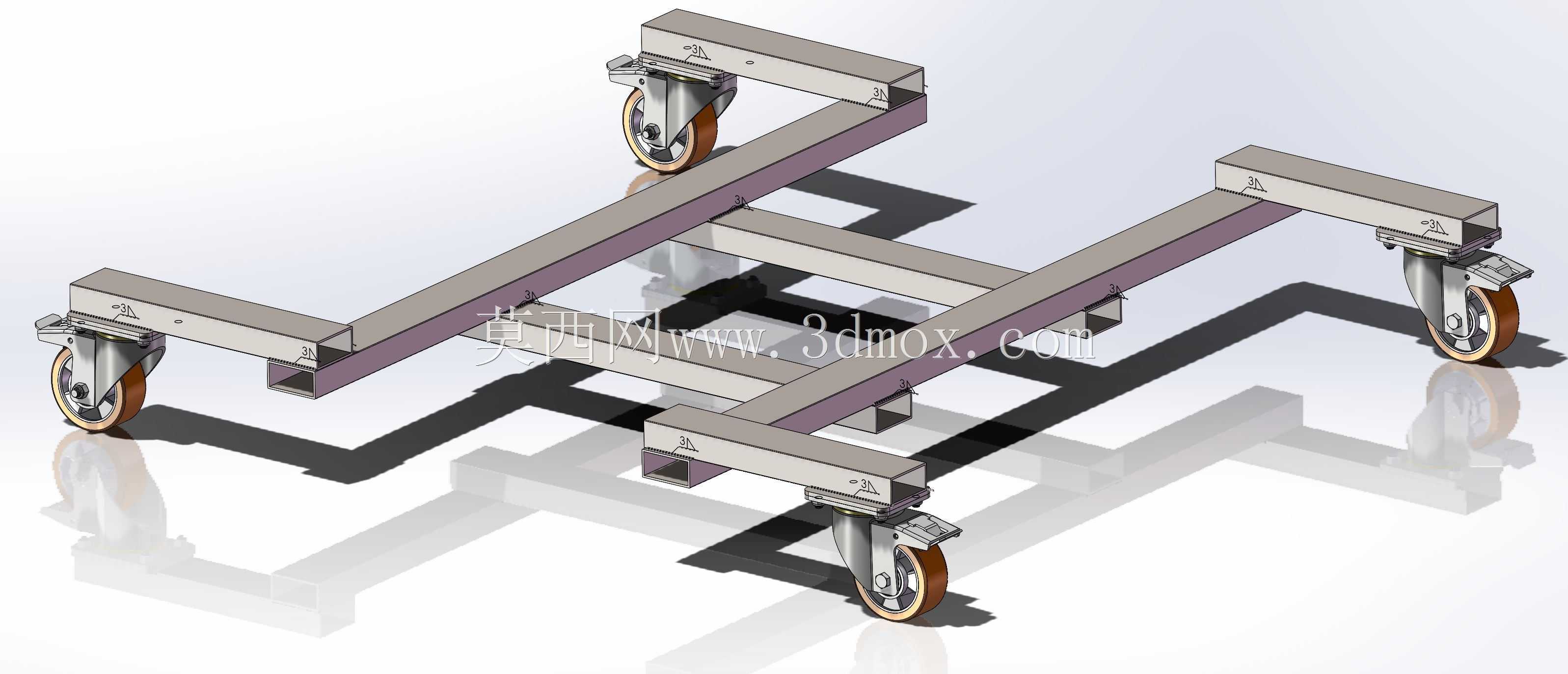

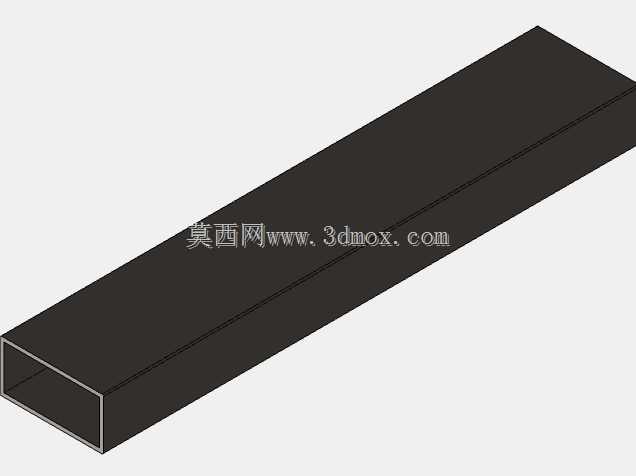

　　这款带脚轮的可移动承载框架，主要面向车间内重型工件、工装组件的短距离转运与临时承载场景，在中小型加工车间、装配工位、仓储周转区域都有很高的适配性，尤其适合需要频繁调整工位位置的中小型设备承载需求，替代传统固定式焊接支架无法灵活移位的痛点。框架整体采用矩形型材拼接成型，主承载梁沿纵向排布，横向设置多根连接梁形成格栅式承载面，这种排布方式可以在控制整体自重的前提下，保证承载面的抗弯刚度，避免大负载下出现梁体下挠变形的问题，相比整板式承载结构，格栅式结构既减轻了框架自身重量，也方便工件安装时的螺栓穿装、吊具挂钩操作，同时不易积留加工碎屑、切削液，日常清理维护更便捷。

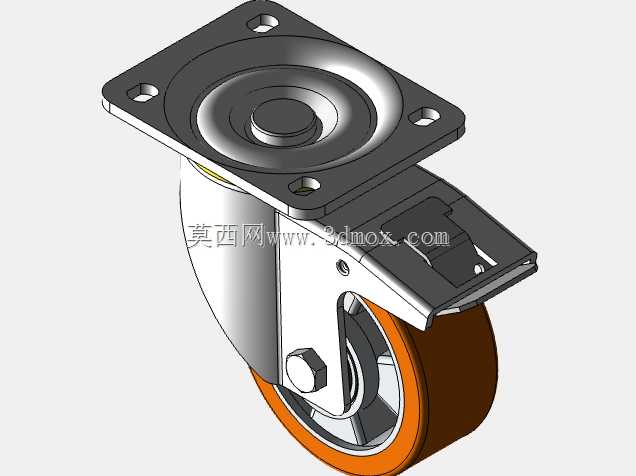

　　四个角部分别安装重载型万向脚轮，脚轮采用聚氨酯轮面搭配双轴承结构，轮面硬度适中，既可以在环氧地坪、水泥地面上平稳滚动，不会对车间地面造成压痕损伤，双轴承结构也能保证重载转向时的顺畅度，不会出现卡滞、偏转异响的问题；脚轮与框架主体通过加厚安装板螺栓连接，安装位置避开型材焊缝区域，直接固定在型材端面的加强衬板上，避免长期受冲击载荷导致型材端面开裂。设计阶段首先明确了承载边界，框架整体外轮廓尺寸适配常见中小型工业设备的底座安装孔位，纵向主梁间距、横向连接梁的排布位置，都预留了通用的安装孔位调节空间，不需要额外打孔就可以适配一定尺寸范围内的设备底座固定需求；框架底部距离地面的净空高度经过核算，既保证脚轮安装后有足够的转动空间，也预留了手动液压叉车的叉臂插入空间，当需要长距离转运或者重载移位时，可以直接用叉车抬升框架整体，不需要额外拆卸脚轮或者吊装作业。

　　框架的型材拼接处采用角码加焊接的双重固定方式，非承载面的拼接位置用隐藏式角码螺栓锁紧，承载受力的拼接位置在螺栓锁紧后增加段焊加固，焊后打磨平整做防锈处理，既保证框架整体的连接强度，也避免突出的焊疤、螺栓头影响工件安装。考虑到实际使用中可能存在的地面不平整问题，框架的脚轮安装位置预留了5mm的高度调节余量，可以通过安装垫片微调单个脚轮的高度，避免框架放置时出现晃动、四个脚轮受力不均的问题；万向脚轮均带刹车锁定结构，当框架移动到指定工位后，踩下刹车即可锁定轮体与转向结构，保证作业过程中框架不会出现滑移偏移。

　　这类移动框架相比传统的固定式工作台，最大的优势就是灵活性，在多品种小批量的生产场景下，不需要为每台设备单独配置固定安装位，可以根据生产排班、工位调整需求，随时移动承载的设备到对应作业区域，大幅提升车间空间利用率，也减少了设备二次吊装的工作量；框架的承载面没有设置多余的挡板、限位结构，属于通用型承载底座，除了承载工业设备，也可以作为临时物料周转架、工装放置架使用，适配性很强。设计过程中特意规避了冗余的结构设计，所有型材的壁厚、截面尺寸都经过载荷校核，在满足额定承载需求的前提下尽可能压缩型材规格，避免不必要的材料浪费，框架整体重心偏低，移动过程中不易出现倾翻风险，即使承载较高的设备组件，也能保证移动过程的稳定性。
