单刀单掷翘板式电气控制开关结构

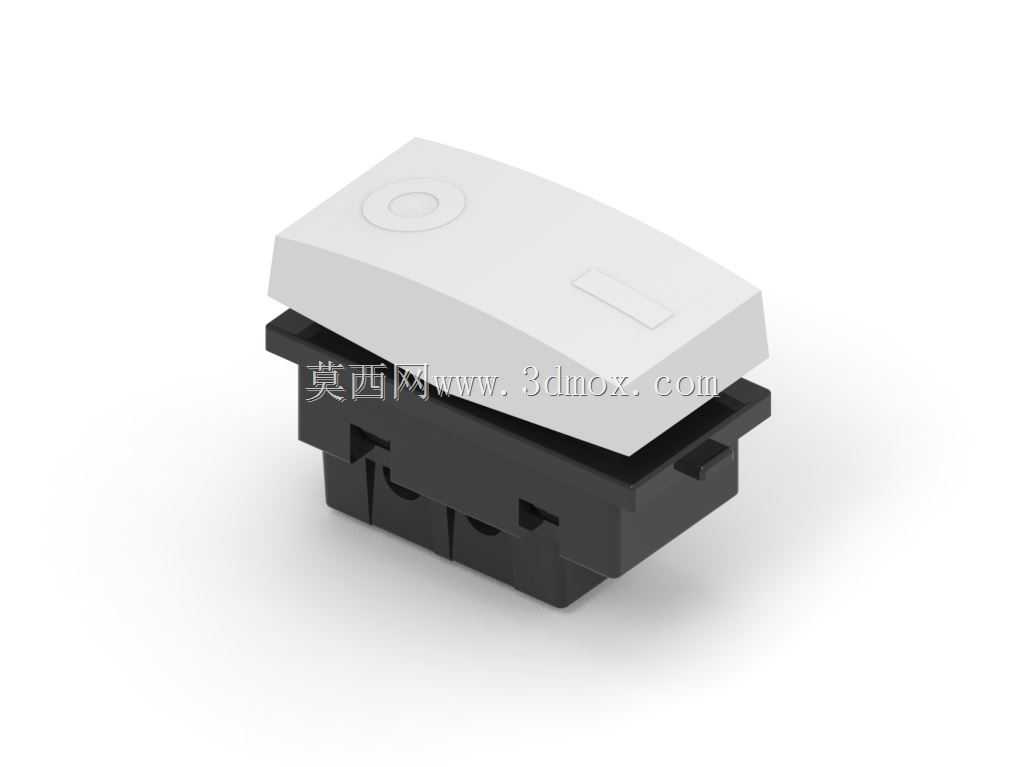

　　在民用配电、小型设备电控回路的设计选型中，单刀单掷开关是出现频次最高的基础通断元件，这类元件不需要复杂的多回路切换逻辑，仅承担单一回路的电流通断控制，从家装墙面照明控制、桌面小设备电源开关，到小型工控柜内的辅助回路通断，都能看到这类结构的应用。这款翘板式单刀单掷开关的结构设计，完全围绕嵌入式安装场景做适配，底座部分采用卡扣式限位结构，安装时不需要额外的固定螺丝，直接卡入对应厚度的面板开孔即可完成固定，适配的面板开孔尺寸为标准15mm*21mm矩形孔，可兼容常规86型暗盒配套的功能件安装位，也能适配小型设备外壳的预制开孔，安装后底座完全嵌入安装面内部，外露的按键顶面与安装面齐平，不会出现突出剐蹭的问题。

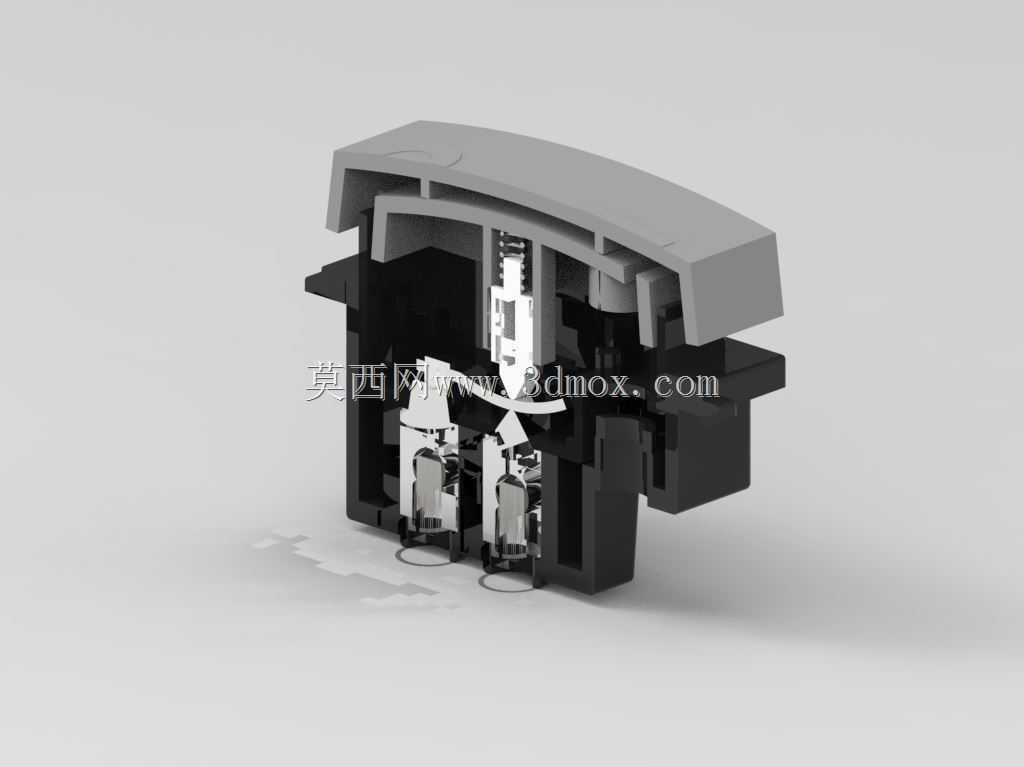

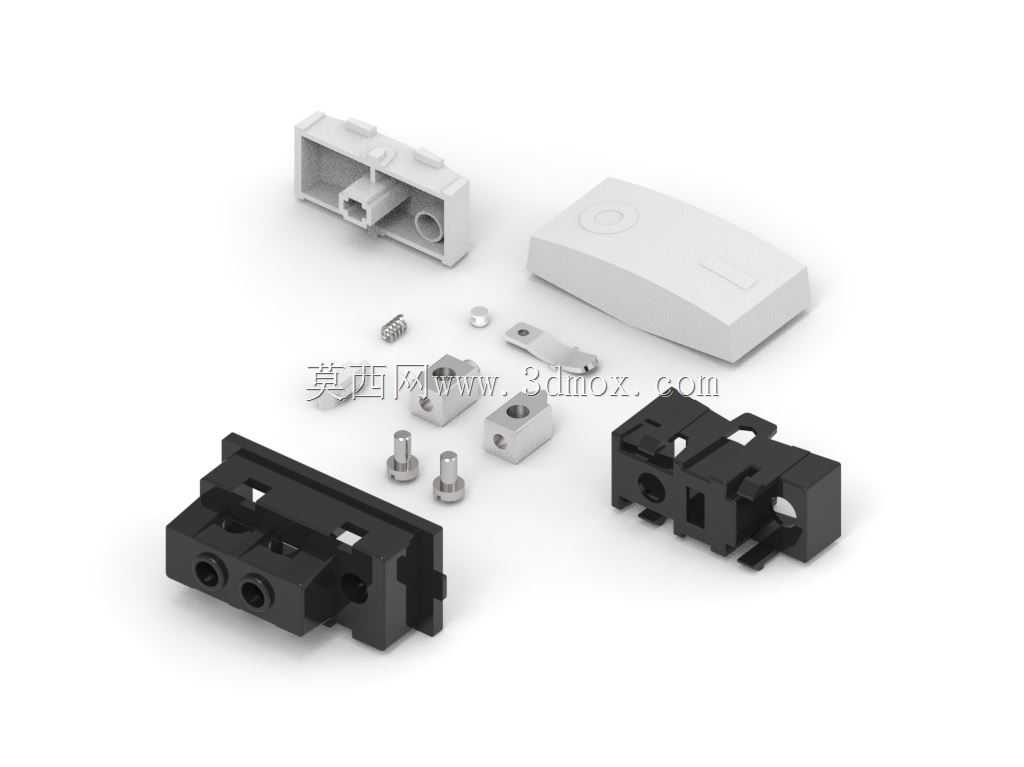

　　从功能实现逻辑来看，这款开关采用翘板触点结构，按键按压行程约2.5mm，按压到位后有清晰的触感反馈，内部动触点采用银合金材质，静触点为带铆接结构的铜件，额定通断电流可覆盖10A以内的交流220V回路，完全满足普通照明回路、小型家电电源回路的通断需求，触点部分设计有防氧化镀层，长期使用不会出现接触电阻过大导致的发热问题。结构设计上，按键与底座之间采用转轴式配合，按键中部的转轴卡入底座两侧的定位槽内，按压时按键绕转轴转动，带动内部的动触点完成与静触点的接合与分离，底座内部设计有独立的触点腔，可避免外部灰尘、水汽进入触点区域引发接触不良，底座底部的接线端采用螺丝压线结构，可适配0.5-2.5平方毫米的单股铜导线，接线时不需要额外压接端子，直接将剥好的导线插入接线孔拧紧压线螺丝即可，接线端之间设计有绝缘隔离筋，可避免不同接线端之间因导线毛刺引发的短路风险。

　　在实际选型应用中，这类单刀单掷开关不需要考虑多极同步的问题，仅需确认安装开孔尺寸、额定电流参数与应用回路匹配即可，建模时还原了所有的装配间隙，按键与底座之间的单边间隙控制在0.2mm，既保证按键按压时无卡滞，也不会出现间隙过大晃动的问题，底座侧面的卡扣设计有1mm的弹性变形量，可适配1-2mm厚度的安装面板，卡扣的限位台阶高度为1.5mm，安装后卡扣会牢牢卡在面板背面，不会因长期按压出现松动脱出的问题。

　　按键顶面设计有内凹的标识位，可根据应用场景丝印通断标识，按键表面采用细磨砂纹理，既避免日常使用留下指纹划痕，也能提升按压时的触感，整体外壳采用阻燃PC材质，底座部分采用耐高温的PA66材质，可满足长期通电工作的耐热要求，即使触点出现轻微发热也不会引发外壳变形。对于结构设计从业者来说，这类基础电控元件的建模重点在于装配关系的还原，所有的卡扣、转轴、接线位的尺寸都需要符合实际安装要求，不能仅做外观曲面的还原，要保证模型导入装配体后可直接用于开孔匹配、干涉检查，在做小型设备的电控部分设计时，直接调用这类标准化的开关模型，可省去自行测绘建模的时间，也能避免因尺寸偏差导致的安装位不匹配问题。
