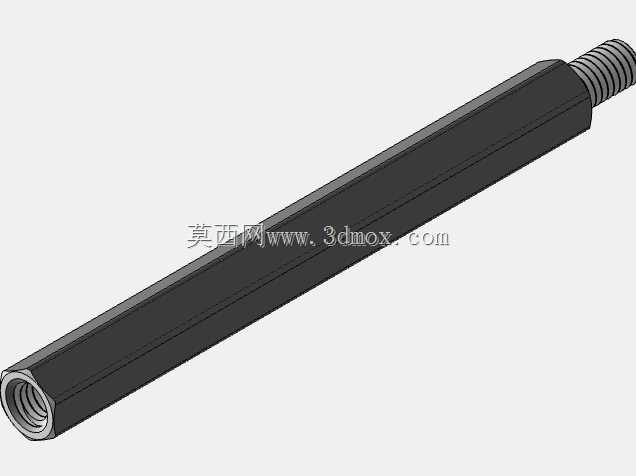

M3规格内外螺纹六角连接调节杆

　　在小型电源变压器的绕组固定、端子间距微调场景中，这类带内外螺纹的六角杆件是很常见的调节连接件，日常做小功率工频变压器、开关电源磁芯组件的结构固定时，经常会用到这类零件来完成安装间隙的补偿、接线端子的位置调整，替代传统的平垫片加螺杆的组合，减少装配时的零件数量，降低小空间内的装配难度。从结构设计来看，杆身采用正六角截面，不是常规的圆形光杆，这个设计的核心考量是装配时的防转需求，不管是端部拧入内螺纹孔，还是外侧用螺母锁紧，用开口扳手卡住六角杆身就能提供足够的扭转力矩，不需要额外在杆身做扁位或者卡槽，加工工序更简单，批量生产时的车削效率更高，而且六角截面的棱边在穿入变压器安装支架的对应六角孔时，能直接限制杆件自身的周向转动，设备运行时即使有轻微振动，也不会出现杆件跟转导致的锁紧松脱问题。

　　杆的一端加工外螺纹，另一端加工同轴的内螺纹，螺纹规格统一为M3，这个规格是小型电子设备结构固定里最常用的螺纹尺寸，螺距0.5mm，细牙的螺纹特性让微调时的进给量更小，调整精度更高，不管是用来调整变压器接线端子的伸出长度，还是固定绕组外层的绝缘压片，都能通过旋转杆件的拧入深度来精确控制压紧力，避免压力过大压裂绝缘骨架，或是压力过小导致绕组松动产生工作噪音。做这个零件的三维建模时，首先要确定杆身的对边尺寸，M3螺纹对应的六角杆对边尺寸一般取5mm，这个尺寸刚好适配常规的5mm开口扳手，不会出现扳手卡不住打滑的问题，杆身长度根据实际安装场景确定，建模时要注意内外螺纹的同轴度公差，两端螺纹的同轴度要控制在0.05mm以内，不然装配时会出现外螺纹拧入后内螺纹偏斜，导致对接的螺杆无法正常拧入，甚至出现螺纹滑牙的问题。

　　外螺纹的收尾部分要做退刀槽处理，退刀槽宽度1mm，深度0.3mm，保证螺母可以拧到杆身根部，实现完全锁紧，不会因为螺纹收尾的不完整牙型导致锁紧不到位；内螺纹的孔口要做0.2mm的45度倒角，既可以去除孔口的毛刺，也能在对接螺杆拧入时起到导向作用，降低装配时的对中难度。从安装边界来看，这类杆件的安装空间只需要预留比六角对边大0.2mm的穿过间隙，两端的螺纹连接长度最少要保证3个牙的啮合长度，也就是1.5mm以上，才能满足连接强度要求，不会在受拉时出现螺纹脱开的问题。

　　在实际的变压器装配场景里，这类杆件常用来做骨架和安装底座之间的间距调节，当不同批次的磁芯厚度存在公差偏差时，不需要更换不同长度的固定螺杆，只需要调整这个六角杆两端的螺纹拧入深度，就能补偿尺寸公差，保证装配后整体的安装尺寸一致，减少生产线上的零件规格数量，降低物料管理的成本。另外杆身的六角结构也可以作为预紧的受力点，在调试接线端子位置时，不需要用钳子夹住光杆损伤表面，直接用扳手卡住六角部位就能转动杆件，调整完成后两端用薄螺母锁紧防松，就能长期保持调整后的位置，即使变压器在长期工作中出现轻微的热胀冷缩，连接部位也不会出现松脱移位。建模时还要注意棱边的倒角处理，六角杆的所有锐边都要做0.1mm的圆角，避免装配时划伤操作人员的手，或是划破变压器上的绝缘导线皮层，造成绝缘失效的隐患，螺纹部分的牙型建模要符合普通螺纹的基本牙型标准，不需要做过于精细的牙型细节，只要保证螺纹的大径、中径、小径尺寸符合公差要求，就能满足工程出图和装配干涉检查的需求，在做整机装配仿真时，也能准确模拟出螺纹拧入的行程范围，提前排查安装时是否会出现结构干涉的问题。
