起重机双滑轮起重吊钩组结构设计

项目分类:起重机 发布时间:2025-02-20 ID:943978
  • 起重机双滑轮起重吊钩组结构设计

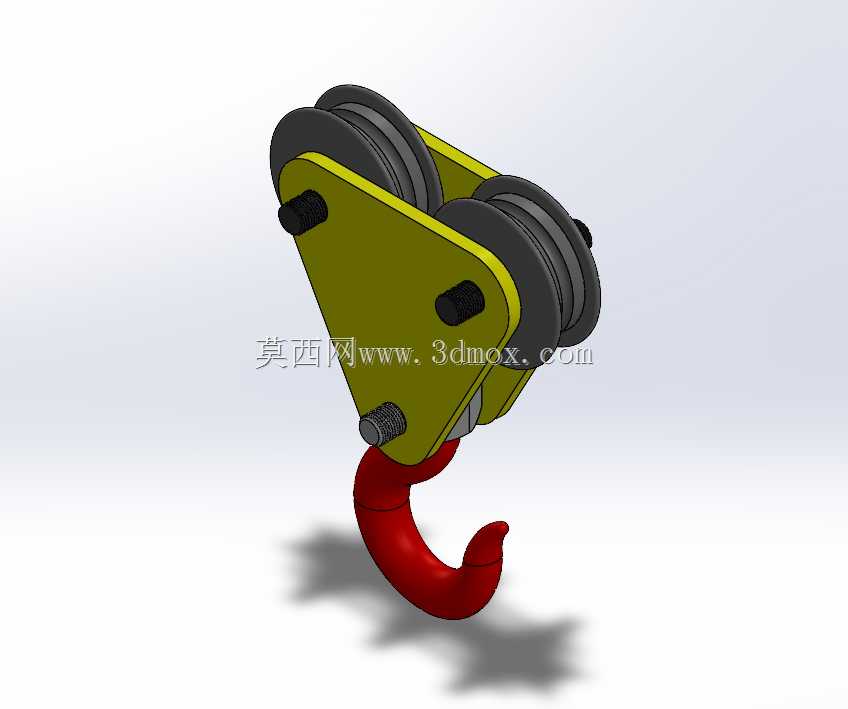

  在车间重型工件转运、港口散货装卸、建筑施工物料垂直吊运这类常规起重作业场景里,吊钩组是直接承接载荷、连接起升钢丝绳与被吊物的核心执行部件,其结构合理性直接决定吊装作业的可靠性与作业安全冗余。这套双滑轮吊钩组的设计,首先围绕中小吨位常规吊装的载荷传递路径做布局优化,没有采用复杂的多倍率滑轮排布,而是用两个平行布置的绳槽滑轮搭配三角式侧板架,让钢丝绳从卷筒引出后经过两个滑轮形成的双倍率起升绳系,既能够降低单根钢丝绳承受的拉力,减少钢丝绳磨损速率,也能让吊钩的受力点始终处于两个滑轮的中心对称线上,避免起升过程中出现偏载扭转的问题。

  从结构细节来看,两侧的滑轮护板采用厚钢板裁切成型的三角结构,三个固定点位分别对应两个滑轮的轮轴安装位与下部吊钩的铰接位,三角形的框架结构本身具备极佳的结构刚度,相比直板型护板,在承受侧向冲击载荷时不容易发生形变,护板上的轴孔位置都做了镗孔加工处理,保证轮轴安装后的同轴度,避免滑轮转动时出现卡滞、偏磨的问题。滑轮本身采用带深槽的结构设计,绳槽的曲率半径匹配常规起重钢丝绳的直径范围,槽壁做了圆弧过渡处理,不会对钢丝绳产生切割性磨损,滑轮内部集成了自润滑滑动轴承,日常作业中不需要频繁加注润滑脂就能保持顺畅转动,减少维护工作量。

  下部的吊钩采用锻造钩体结构,钩头的曲率按照起重吊钩的标准曲率设计,钩身的截面从钩尖到铰接位置逐步加粗,保证危险截面的抗弯强度,吊钩与上部侧板架之间采用推力轴承连接,吊装过程中可以根据被吊物的方位自由转动钩体,不会让钢丝绳跟着扭转打结。在安装边界方面,这套吊钩组的上部两个滑轮的中心距按照常规起重机小车上的动滑轮安装间距设计,不需要对原有小车的钢丝绳导向结构做改造就能直接替换使用,整体的闭合高度控制在常规厂房起升高度预留的动滑轮组尺寸范围内,不会过多占用有效起升行程,侧板外侧的固定螺栓采用沉头设计,不会突出侧板平面,避免起升过程中剐蹭到周围的设备或者钢结构。

  设计过程中特意做了载荷路径的仿真验证,当额定载荷作用在钩头位置时,应力集中点主要出现在轮轴与孔的配合位置以及钩身的弯曲截面,所有位置的安全系数都控制在3倍以上,满足起重部件的强度设计要求,同时整体重量控制在合理区间,不会给起升机构带来额外的无效载荷。实际使用中,这套吊钩组适配10吨以下的桥门式起重机、小型汽车吊的副钩起升机构,也可以搭配手动葫芦、电动葫芦作为独立吊具使用,两个滑轮的结构既可以配合双绳起升系统,也可以在单绳作业时作为导向滑轮使用,适用场景比较灵活。钩头的开口尺寸设计兼顾了常规吊装吊具的连接需求,不管是搭配卸扣、吊装带还是钢丝绳索具,都能顺利挂入,不会出现卡滞的情况,护板上预留的润滑注油孔正对滑轮轴承位置,日常维护时不需要拆解结构就能完成润滑保养,降低现场运维的难度。
