移动式起重机行走机构金属轮盘结构

　　在移动式起重设备的行走系统设计中，轮体作为直接承载整机重量、传递行走驱动力的核心部件，其结构合理性直接决定设备在复杂工况下的通行稳定性与负载可靠性。这款轮盘结构针对移动式起重设备的临时转场、短距离工位移动场景设计，适配非硬化铺装的工地临时路面、厂区内部转运通道等使用环境，区别于常规工程车辆的充气轮胎结构，采用全金属一体式成型设计，规避了充气轮胎在尖锐碎石、金属边角废料遍布的作业现场容易出现爆胎、扎损的问题，能够在无铺装的崎岖作业面完成承载行走动作。

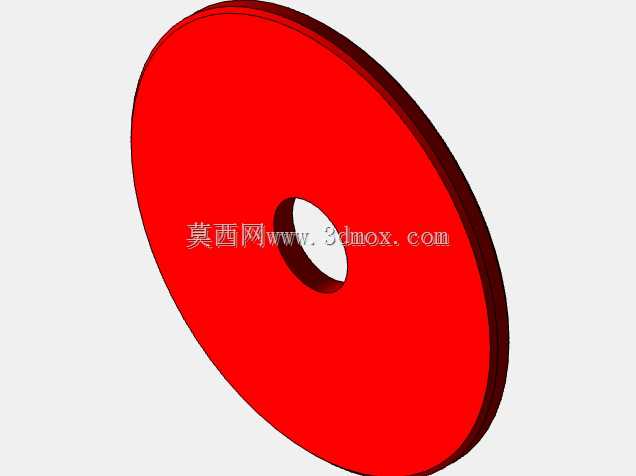

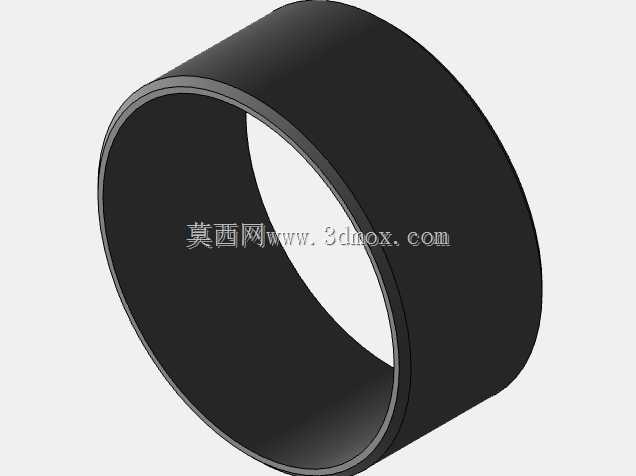

　　从结构设计逻辑来看，轮体采用等厚圆盘式主体构型，中心预留的同轴安装孔用于和行走轮轴、轮毂轴承组件配合，孔位的公差设计需匹配轮系的装配精度要求，保证轮体转动时的径向跳动量控制在允许范围内，避免行走过程中出现偏磨、抖动的问题。轮体边缘做了等宽的加厚轮缘处理，轮缘的厚度略大于轮盘主体厚度，一方面能够在行走过程中对轮体侧面形成防护，避免轮盘侧面直接磕碰路沿、硬质障碍物造成结构变形，另一方面加厚的轮缘也提升了轮体与地面接触区域的结构强度，在承受整机满载重量的集中应力时，不会出现边缘卷边、开裂的失效问题。

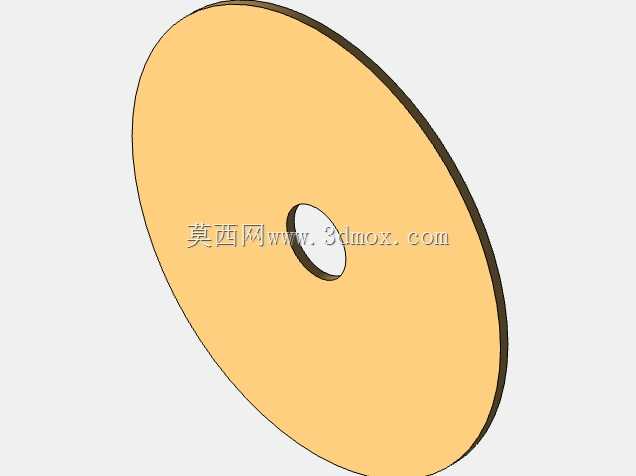

　　轮盘主体采用大平面圆盘构型，没有额外的镂空减重结构，这种设计并非忽略轻量化需求，而是针对起重设备行走轮的低转速、高负载工况特性——起重设备的行走速度通常远低于常规道路车辆，轮体转动时的离心力影响极小，实心圆盘结构能够最大化提升轮体的径向承载能力，同时简化加工工艺，降低生产制造环节的成型难度，在承受垂直方向的重载冲击时，应力能够均匀分散到整个轮盘平面，不会出现镂空结构带来的应力集中问题。从安装边界尺寸来看，轮盘的外径尺寸根据单轮额定承载重量匹配设计，中心安装孔的孔径与轮轴直径采用过渡配合公差，装配时通过键槽传递扭矩，保证轮体与轮轴同步转动，不会出现相对打滑的问题。轮缘的宽度尺寸经过校核，能够保证在常见的工地临时路面上提供足够的接地面积，降低轮体对地面的压强，避免在松软土质路面出现陷轮问题，同时轮缘的外边缘做了小尺寸的倒角处理，在经过路面凸起、轨道接缝等位置时，能够平顺过渡，减少行走过程中的冲击振动。在实际应用场景中，这类金属轮盘不仅用于移动式起重机的行走机构，也可适配其他需要在硬质粗糙路面短距离移动的重型工业设备，比如厂区内的重型转运工装、移动式吊装支架等设备的行走轮系。

　　设计过程中需要重点校核轮盘中心孔位置的剪切应力，以及轮盘主体在满载工况下的弯曲变形量，确保在额定负载下轮体的变形量不会影响轴承的正常配合间隙，同时轮缘位置的硬度需要做相应的表面处理，提升耐磨性能，延长轮体在粗糙路面行走时的使用寿命。不同于橡胶轮胎依靠形变缓冲路面冲击的设计思路，全金属轮盘的缓冲性能需要配合轮系的悬挂结构实现，轮体本身只承担承载与行走传力的功能，因此在结构设计时不需要考虑橡胶材料的形变特性，全部采用金属材料的力学性能参数做仿真校核，重点关注静载下的结构强度、动载下的疲劳寿命，以及频繁启停时的扭矩传递可靠性。轮盘的两个端面均采用平整加工设计，便于安装轮毂密封组件、制动盘等附属配件，不需要额外做复杂的曲面造型，整个零件的加工工序可通过板材切割、车削加工、表面处理几个步骤完成，加工工艺性良好，适合批量生产替换，也便于现场运维时的快速拆装更换。
