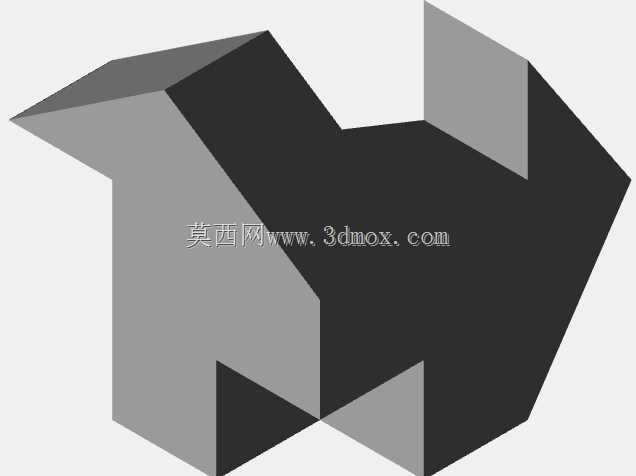

双向箭头互嵌式立体几何拼接结构

　　这款双向箭头互嵌的立体结构，在机械装配实训、空间结构验证、创意工装定位领域有着很典型的应用价值，很多刚接触空间结构设计的从业者，都会用这类互锁结构来练习三维空间的尺寸配合逻辑，也有部分非标设备的定位挡块、导向标识构件会参考这类互嵌式的造型思路，在有限的安装空间内实现双向的导向提示与结构卡位功能。从实际功能特性来看，该结构采用两个方向相反的箭头造型做空间互嵌，两个构件在中部的立方体区域做咬合配合，没有额外的紧固件就能依靠自身的几何形状实现卡接定位，在一些需要快速拆装的展示工装、教学演示台的定位组件上，这种无紧固件的互嵌结构能大幅降低拆装的操作复杂度，也能避免小零件丢失带来的维护问题。

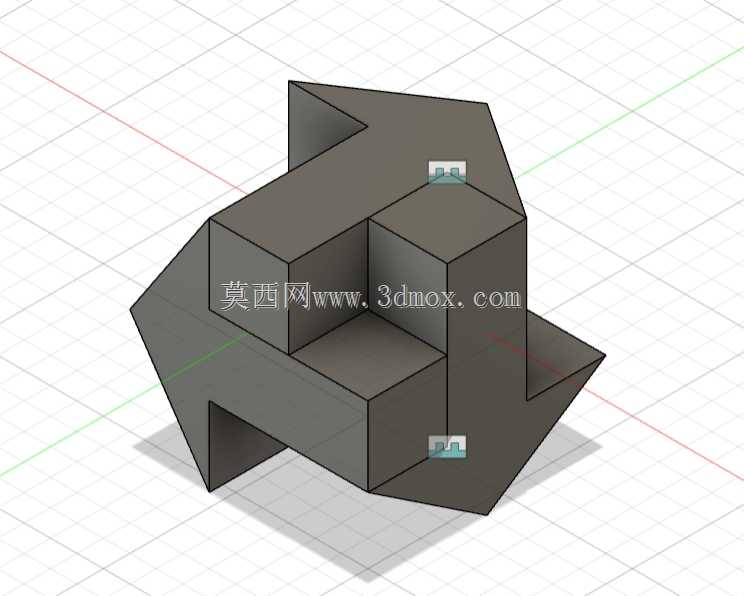

　　设计思路上，整个结构以中心立方体为配合基准，两个箭头构件分别沿两个垂直的水平方向延伸出箭头造型，箭头的斜面角度统一采用45度切角，既保证了箭头造型的识别度，也让两个构件的配合面完全贴合，没有多余的间隙；中部的配合区域做了等尺寸的凸凹卡位设计，凸台的高度与凹槽的深度完全一致，装配后两个构件的上表面处于同一水平面，不会出现高低差，在作为台面标识构件使用时，不会因为凸起结构剐蹭经过的工件或者操作人员的工具。

　　从外形尺寸与安装边界来看，整个结构的外轮廓在水平面上的投影为正方形，两个方向的箭头尖端到中心的距离相等，安装时只需要预留出对应正方形边长的平面安装区域即可，不需要额外预留侧边的操作空间，因为整个结构的装配是沿垂直方向压合完成，拆装时也只需要垂直向上取出其中一个构件即可，侧边不需要预留扳手或者操作工具的活动空间，对安装空间的利用率很高。结构的所有棱边都做了微小的倒角处理，没有尖锐的直角边，在作为教学演示模型使用时，能避免搬运、装配过程中划伤操作人员，也能减少棱边磕碰导致的结构变形，保证配合面的精度不会因为小的磕碰受损。

　　在实际的设备应用场景中，这类互嵌式箭头结构还可以作为物料输送线的导向标识块，安装在输送线的分叉位置，两个箭头分别指向两个不同的输送方向，依靠自身的互嵌结构可以直接卡接在输送线的侧边安装槽内，不需要额外打孔安装螺丝，更换位置时只需要向上取出即可调整导向方向，比传统的粘贴式标识更耐用，也不会因为输送线的震动出现标识移位的问题。另外在工装夹具的定位设计中，这种互嵌结构的卡位逻辑也可以被借鉴，用来做两个夹具模块的快速定位，不需要额外的定位销就能实现两个模块的精准对位，能缩短工装的换型调整时间，在多品种小批量的生产场景下，这种快换结构能有效提升生产换型的效率。整个结构的壁厚设计均匀，没有出现壁厚突变的区域，不管是采用3D打印制作演示样件，还是采用机加工方式制作金属材质的功能构件，都不会因为壁厚不均导致加工变形或者冷却收缩变形，能很好的保证配合面的尺寸精度，装配后的卡位松紧度适中，不会出现过紧卡滞或者过松松脱的问题。
