异形曲面连接支撑金属结构件

项目分类:通用机械零部件 发布时间:2025-02-20 ID:943985
  • 异形曲面连接支撑金属结构件
  • 异形曲面连接支撑金属结构件

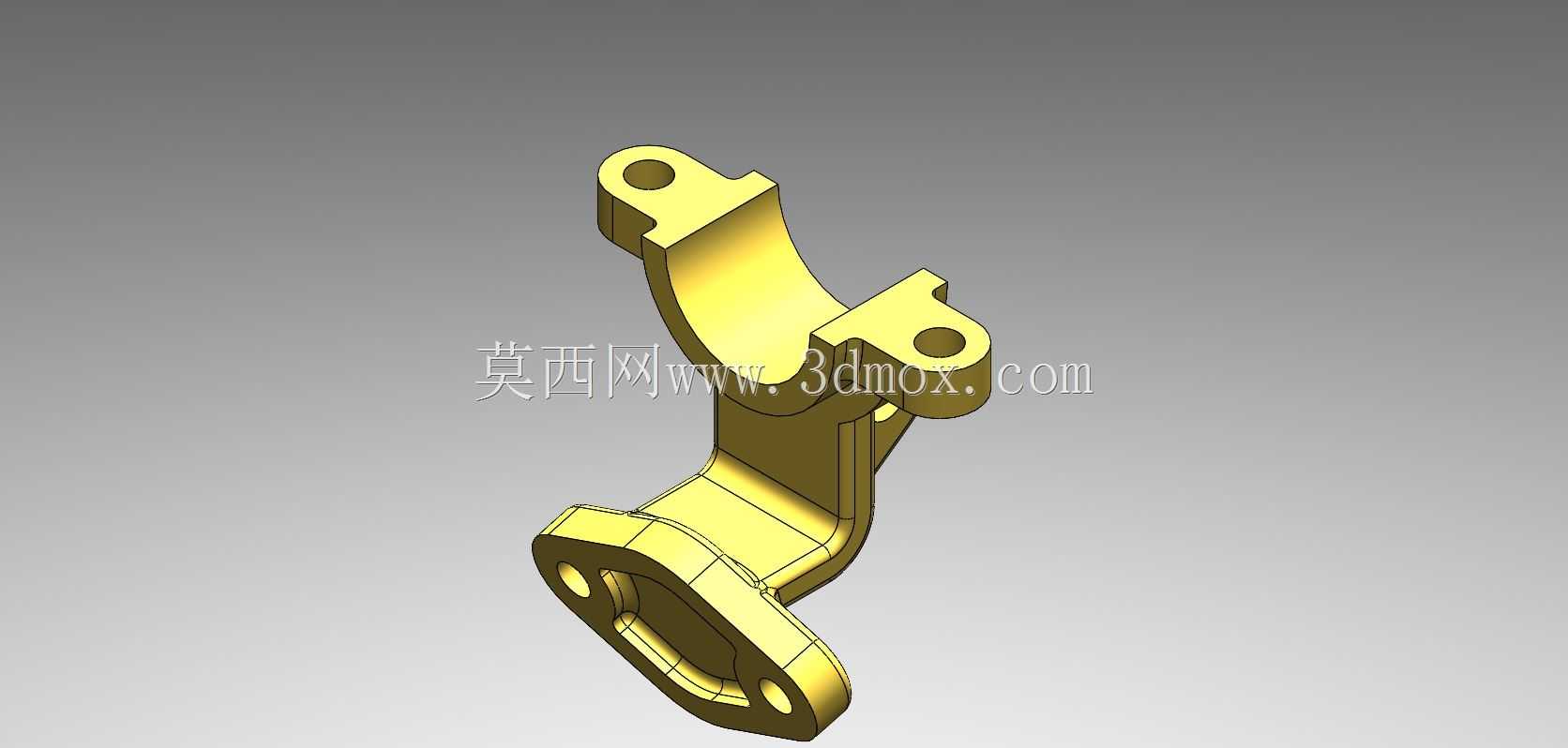

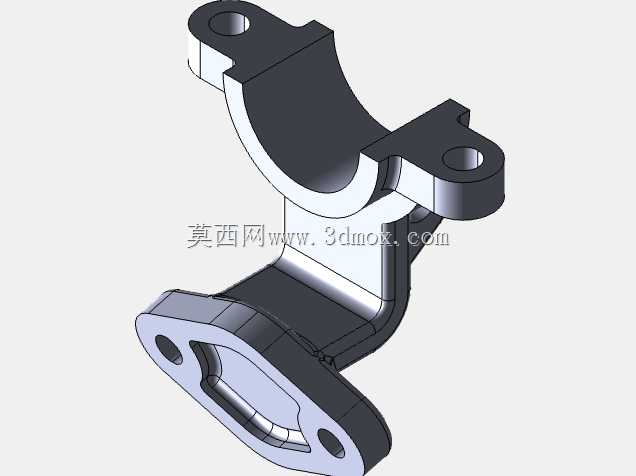

  这类异形曲面支撑连接件,常出现在需要兼顾空间避让与载荷传递的机电设备安装场景中,比如小型动力单元的管线固定支架、专用设备内部的跨距支撑座,或是需要在狭窄装配空间内完成多点位连接的过渡构件。从结构形态来看,零件整体采用变截面曲面过渡设计,没有生硬的直角转折,所有受力路径都顺着曲面弧度平滑延伸,能有效降低应力集中系数,在承受周期性振动载荷时,比直角折弯的支架拥有更好的抗疲劳性能。

  设计这类零件时,首先要确认两端安装点位的空间坐标,上端两个带孔安装耳分别对应两个不同高度的固定面,孔位的同轴度、孔端面与安装面的贴合度是首要保证的公差项,下端的法兰式安装座设置了三个均布的安装孔,能提供更稳定的支撑基面,避免单点锁紧带来的安装偏转。中间的连接臂采用弧形收窄设计,既可以避让周边的管线、运动部件,也能在保证结构强度的前提下减少零件自重,降低材料消耗。

  从安装边界来看,上端两个安装耳的孔中心距、孔轴线的空间夹角,需要完全匹配被连接件的安装接口,安装耳的厚度要满足螺栓锁紧时的挤压强度要求,孔边到零件边缘的距离要大于螺栓直径的1.5倍,防止锁紧时出现边缘开裂。下端法兰的安装基面平面度需要控制在合理范围内,保证安装后与基座完全贴合,不会出现局部翘曲,法兰边缘的圆角过渡可以减少装配时的磕碰划伤,也能避免应力集中在法兰与连接臂的交接位置。

  实际建模过程中,这类曲面零件需要先搭建空间骨架线,确定各个安装面的位置与角度,再通过放样、曲面填充等命令生成主体结构,之后对所有锐边进行倒圆角处理,圆角半径要根据相邻壁面的厚度匹配,避免出现壁厚突变。零件的壁厚设计保持均匀,整体壁厚差控制在10%以内,不管是采用机加工还是铸造成型,都能减少加工变形或是铸造缺陷。在安装孔的设计上,所有孔位都做了沉孔或者倒角处理,方便螺栓导入,也能去除孔边的毛刺,避免装配时刮伤安装人员或是配套零件。

  这类支撑件在实际使用中,主要承担静态支撑载荷与设备运行时的小幅振动载荷,所以结构设计时不需要过大的安全冗余,但要保证载荷传递路径连续,从上端安装耳传入的载荷,顺着弧形连接臂平滑传递到下端法兰,再分散到三个安装孔位传递到基座上,不会出现载荷突变的截面。在装配场景中,这类零件往往处于设备内部的非外露位置,不需要做表面装饰处理,只需要做好表面防锈处理即可,加工时优先保证安装面的尺寸精度与形位公差,非安装面的尺寸公差可以适当放宽,降低加工成本。

  在做结构校验时,重点要校核安装耳根部、连接臂与法兰交接位置的应力水平,在额定载荷下,这些位置的最大应力要低于材料的许用应力,同时要核算零件的固有频率,避开设备运行时的振动频率区间,防止出现共振现象。对于需要经常拆装的场景,安装孔的位置可以适当增加0.1-0.2mm的装配间隙,方便装配时调整对位,降低装配难度。
