立体拼接式箭头造型结构件设计

　　在工业标识、设备导向定位、工装夹具定位组件的应用场景里，这类带箭头指向属性的立体结构件，往往承担着视觉指引、工位对位、部件卡接定位的实际作用，区别于平面印刷的箭头标识，立体结构的箭头构件可以在多视角下提供清晰的指向反馈，避免平面标识在侧视角度下识别度不足的问题，在自动化生产线的工位旁、仓储物流的分拣导向位、设备检修的操作指引区域，这类立体结构件都有明确的使用需求。

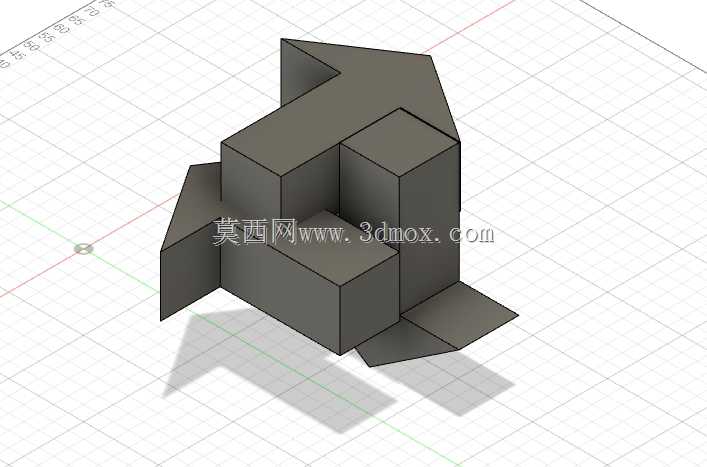

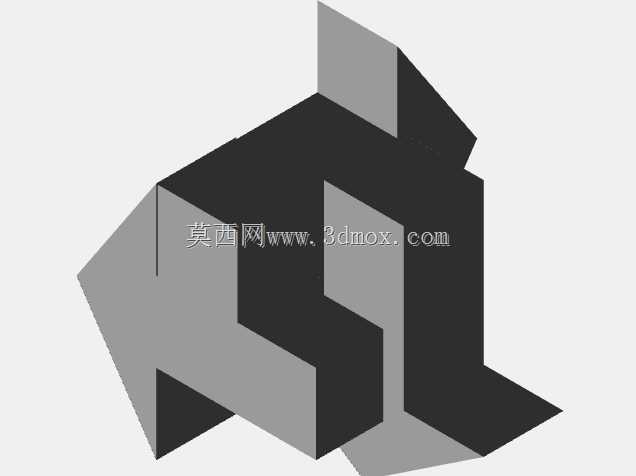

　　从功能特性来看，这款构件采用了多块板件与方块基体拼接组合的结构形式，中心位置的方块基体作为整个构件的承载基础，向外延伸出四个方向的箭头翼板，每个翼板都和基体保持垂直或共面的装配关系，没有多余的曲面过渡，所有棱边都做了直角处理，一方面是为了在加工环节降低铣削、线切割的工艺难度，另一方面直角棱边可以提供更清晰的视觉指向边界，不会因为圆弧过渡让操作人员对指向方向产生误判。翼板的厚度和基体的方块边长保持固定的比例关系，翼板向外延伸的长度统一，保证四个方向的箭头视觉权重一致，不会出现某一侧箭头过长或过短导致的识别偏差。

　　设计思路上，这款构件没有采用一体化实心铣削的方案，而是选择了分体拼接的结构逻辑，核心原因是这类导向构件在实际使用中，翼板属于易磕碰的部位，如果采用一体化结构，某一侧翼板碰撞变形后就需要整体更换整个构件，而分体拼接的结构可以单独更换受损的翼板部件，降低后期维护的物料成本。同时拼接结构可以根据实际安装场景的需求，灵活调整翼板的延伸长度，比如在空间狭窄的工位，可以缩短对应方向的翼板长度，在需要远距离识别的通道位置，可以加长对应方向的翼板，不需要重新制作整个基体，只需要更换对应尺寸的翼板即可，适配性更强。基体上预留的拼接槽位采用了等宽的矩形槽设计，槽深和翼板的插入深度保持一致，装配时翼板插入槽位后可以通过过盈配合或者点胶固定，不需要额外的紧固件，减少了构件表面的凸起零件，避免积灰或者勾挂现场的线缆、工装带。

　　从外形尺寸与安装边界来看，整个构件的外接轮廓为正方形，四个方向的翼板最外端到基体中心的距离相等，安装时可以以基体的中心孔位作为定位基准，不管是采用螺丝固定在设备面板上，还是采用粘接的方式固定在地面、墙面，都可以快速找正位置，不会出现指向偏移的问题。构件的整体高度控制在较低的区间，不会因为突出安装面过高而影响现场的人员通行或者设备移动，翼板的下边缘和安装面之间保留了极小的间隙，避免安装面不平整时翼板出现翘边的情况，同时这个间隙也方便后期清理构件下方的积尘，不会出现卫生死角。基体的底部做了平面度处理，保证和安装面完全贴合，不会因为接触面悬空导致固定后构件出现晃动，在有振动的设备旁安装时，也能保持稳定的固定状态，不会因为长期振动出现松动偏移。

　　在实际选型使用时，这类构件可以根据安装场景的光照条件选择不同的表面处理方式，在光线充足的车间环境，可以采用哑光的表面处理避免反光影响识别，在光线较差的检修通道位置，可以在翼板表面粘贴反光标识，利用构件本身的立体结构提升反光的可视角度。和传统的平面箭头标识相比，这种立体拼接结构的抗变形能力更强，即使被轻微磕碰，只要翼板没有断裂，就可以通过微调拼接位置恢复准确的指向，不需要频繁更换标识件，长期使用的维护成本更低。
