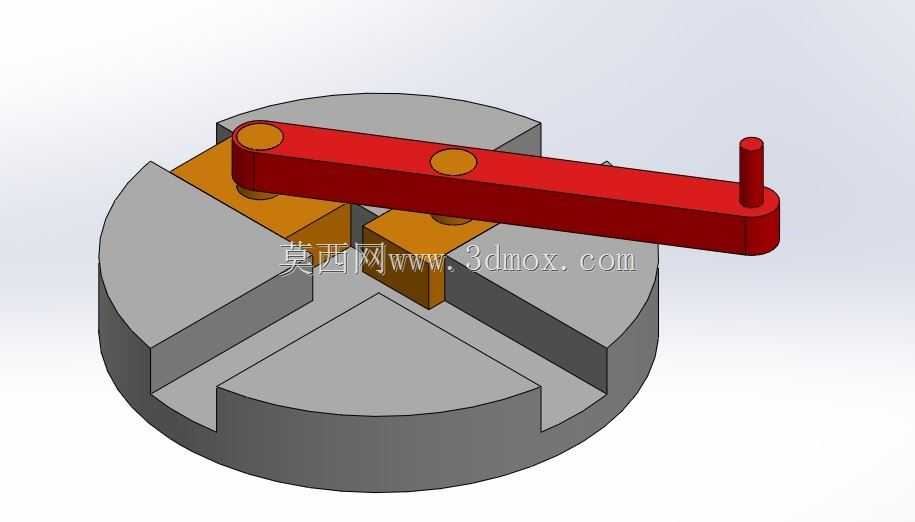

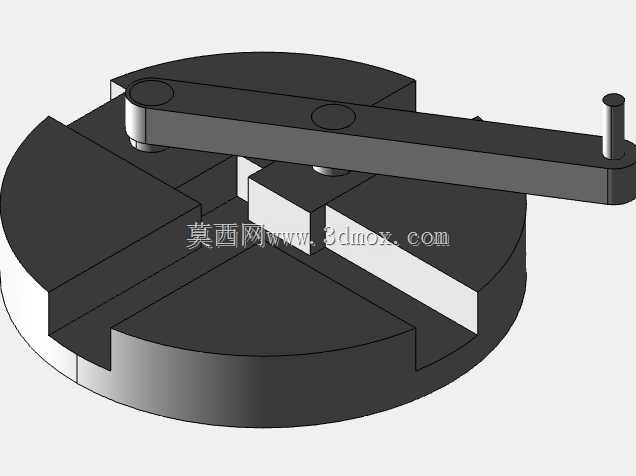

该滑块机构属于典型的旋转-直线运动转换传动组件,核心应用场景覆盖小型工装夹具的同步夹紧、非标自动化设备的径向进给工位、教学演示用机械原理教具,以及小型检测设备的工件定心装夹环节,尤其适配需要两个执行件沿径向同步对中移动的工况,可避免单侧边进给带来的工件偏移问题,在小行程往复传动场景下能替代复杂的齿轮齿条或丝杠副结构,降低装配调试难度。从结构功能来看,圆盘基座上开有两道呈180度对称分布的T型导向槽,槽内分别嵌入铜质滑块,滑块顶面通过圆柱销与红色摇臂的两个直槽形成滑动副,当摇臂绕基座中心的固定销轴转动时,两个滑块会沿导向槽做同步的相向或反向直线运动,摇臂末端的圆柱凸台作为手动驱动或外接动力的输入接口,可直接连接手柄、连杆或小型气缸摆杆,无需额外加装换向传动件。
设计过程中优先考虑了运动无卡滞的需求,导向槽采用直壁等截面结构,槽宽公差取H7/g6间隙配合,保证滑块在全行程内滑动顺畅无偏摆,滑块与摇臂连接的圆柱销与摇臂上的长槽同样采用小间隙配合,避免过约束导致的运动死点;基座底部设计为平整安装面,可直接通过螺栓固定在设备工作台面,中心销轴与基座采用过盈压装配合,保证摇臂转动时的同轴度误差控制在0.02mm以内,避免两个滑块的进给行程出现偏差。
外形尺寸方面,圆盘基座直径控制在120mm左右,整体高度不超过35mm,摇臂总长度约160mm,两个滑块的最大行程为25mm,安装时仅需在基座对应位置预留4个M6螺栓孔的安装空间,无需额外避让周边部件,整体结构紧凑,可直接嵌入小型设备的内部工位,不会占用过多安装空间。实际使用中,该机构可通过调整摇臂的转动角度范围控制滑块的进给行程,当摇臂转动角度为45度时,滑块可达到最大进给量,若需要调整夹紧力或进给推力,可在摇臂末端的驱动凸台上外接不同力臂的手柄,或连接小型气动摆缸实现自动化驱动,滑块顶面预留的螺纹孔可直接安装夹爪、推块等执行端头,适配不同形状工件的装夹或推送需求。
结构选材上,基座采用45号钢调质处理,保证导向槽的耐磨性,滑块采用锡青铜材质,降低滑动过程中的摩擦系数,减少长期使用后的磨损量,摇臂采用铝合金阳极氧化处理,在保证结构强度的同时降低整体重量,减少转动时的惯性冲击。该机构的核心优势在于通过单输入运动实现两个执行件的同步对中动作,无需额外的同步传动结构,相比传统的双向丝杠结构,零件数量减少40%以上,装配时仅需保证中心销轴与导向槽的对称度即可,调试过程简单,后期维护仅需定期在导向槽内涂抹润滑脂即可保证长期稳定运行,适合小负载、高频率往复运动的工况使用,在小型电子元件组装夹具、圆形工件定位台、教学实验台等场景下有较高的适配性。
