电源变压器配套PCB载板结构设计

　　在小功率电源变换类电子设备的整机结构布局中，这类配套PCB载板是连接变压器本体与外围电路的核心承载部件，日常多见于低压直流供电的工控板卡、小型消费电子电源模块、嵌入式开发供电单元等场景，承担着绕组引脚固定、外围元件布设、电路连通传导的实际作用，并非独立功能件，而是电源变压器组件实现电气连接与结构固定的关键配套结构。

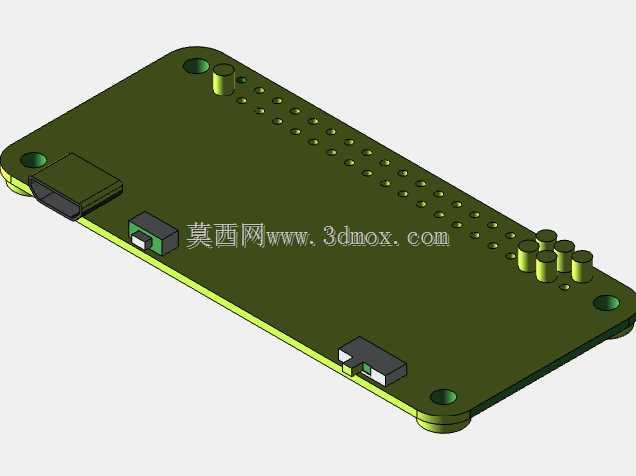

　　从实际功能特性来看，这块载板首先要满足变压器引脚的焊接定位需求，板体边缘排布的多组金属化过孔，对应变压器次级绕组的不同输出引脚，孔位间距严格匹配变压器引脚的出线公差，避免焊接时出现引脚错位、虚焊的问题；板面上预留的两个方形元件安装位，分别对应输入侧的接线端子与输出侧的整流元件，端子的安装槽做了下沉式限位设计，装配时不需要额外治具定位就能快速卡入，减少产线装配的对位时间。板体四角的安装孔做了沉头处理，适配M2规格的铜柱固定，安装后板体与设备壳体之间预留2mm的安全间隙，避免板底布线与金属壳体接触造成短路风险。

　　设计思路上优先考虑了批量生产的工艺可行性，板体采用常规FR-4环氧玻纤基材，厚度选1.6mm的通用规格，不需要定制特殊厚度板材，能适配常规PCB产线的加工参数；板边的走线做了圆弧过渡处理，避免高压侧出现尖端放电的问题，高压区域与低压信号区域的爬电距离预留了3mm以上，满足安规设计的基础要求。板体边缘排布的多组焊盘除了连接变压器引脚外，还预留了测试点位置，产线调试时可以直接通过探针接触测试点检测输出电压，不需要额外飞线，提升出厂检测的效率。

　　外形尺寸与安装边界方面，板体整体为长条形结构，长宽比接近3:1，适配小型电源模块的狭长安装空间，板体边缘没有突出的元件结构，所有外接元件的高度都控制在5mm以内，装配后整体厚度不超过7mm，可以嵌入到设备壳体的预留槽位内，不会占用额外的竖向空间。安装孔的中心距严格匹配常用小型电源模块的安装孔位标准，可以直接替换同规格的旧款载板，不需要修改设备壳体的安装柱位置，降低整机改型的结构调整成本。

　　实际装配过程中，这块载板与变压器本体的配合不需要额外的固定胶，仅靠引脚焊接的强度就能满足常规振动场景下的固定需求，板上预留的绿色接线端子为插拔式结构，外部输入输出线可以直接插拔，不需要焊接导线，方便后期维护时的线路更换。板体表面的阻焊层选用哑光绿色，减少生产车间灯光反射对操作人员焊接对位的干扰，焊盘表面做了喷锡处理，提升焊接的可靠性，避免长期使用后出现焊盘氧化接触不良的问题。

　　在不同的应用场景下，这块载板可以根据实际输出需求调整板上的元件配置，比如需要多组电压输出时，可以在预留的焊盘位置加装额外的整流元件与滤波电容，不需要重新设计板体的基础结构，预留的扩展孔位足够覆盖常规小功率电源的输出配置需求。板体的布线宽度根据不同回路的电流大小做了区分，主电流回路的走线宽度达到2mm，能承载3A以内的持续电流，信号反馈回路的走线宽度控制在0.5mm，避免大电流回路对信号检测造成干扰。
