电源变压器配套安装基座结构设计

　　在低压配电、小型工控设备的电源模块布局场景中，这类承托式基座是电源变压器装配环节里容易被忽略但直接影响整机可靠性的结构件。不同于常规外露式的变压器安装支架，该结构采用半包围嵌装的设计思路，主体承托面做了整面平整处理，没有多余的镂空减重结构，目的是给变压器铁芯与绕组组合体提供均匀的支撑面，避免长期运行中因局部应力集中导致的绕组形变、铁芯叠片错位问题。基座侧边设置的凸起挡边高度经过匹配计算，刚好卡在变压器外壳的装配卡槽位置，不需要额外打胶或者增加压片就能实现横向限位，在设备存在小幅振动的使用场景下，能避免变压器相对安装面出现滑移，减少接线端子处的拉扯应力。

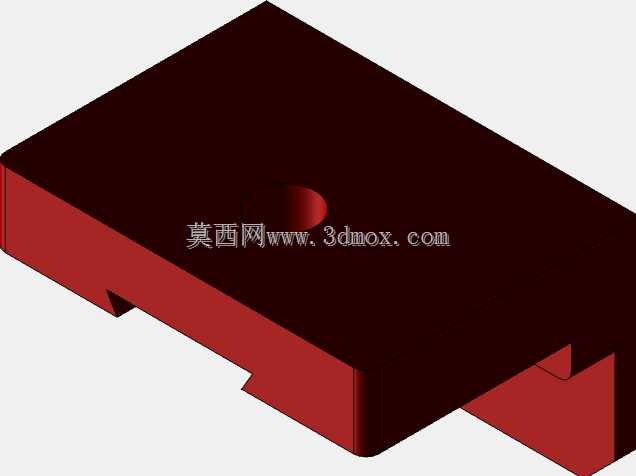

　　从安装边界来看，基座底部设置了两个对称的内凹卡槽，卡槽的宽度与深度适配常规电气柜内的DIN导轨安装尺寸，同时也预留了螺丝固定的沉头孔位，兼容两种主流的电气柜内安装方式，不需要额外加工转接件就能直接完成装配。设计过程中优先考虑了装配效率的问题，基座与变压器配合的所有接触面都做了0.2mm的装配间隙预留，避免注塑或者机加工过程中出现的尺寸公差导致装配卡滞，承托面中心位置预留的半圆形凹槽，是为了避让变压器底部引出的接地引脚，同时也能作为装配时的定位标识，工人装配时不需要反复对位，只要将接地引脚对准凹槽就能快速摆正安装位置。

　　基座的侧壁厚度做了等厚设计，不管是采用工程塑料注塑加工还是采用铝合金压铸加工，都能避免壁厚不均导致的成型缺陷，边角位置全部做了R2的圆角过渡，既可以减少加工时的应力集中，也能避免装配过程中锋利边角划伤操作人员或者损坏变压器外层的绝缘包覆层。在实际设备应用中，这类基座通常搭配10-50W功率的小型电源变压器使用，常见于工控PLC供电模块、小型仪器仪表内置电源、民用小家电的电源转换单元中，它的存在替代了过去直接用螺丝将变压器固定在设备壳体上的装配方式，一方面能通过基座的材质特性吸收变压器运行时产生的微小振动，降低设备运行的低频噪音，另一方面也能在变压器与设备金属壳体之间形成一层绝缘隔离，避免出现绝缘击穿后壳体带电的安全隐患。

　　结构设计时没有设置多余的卡扣或者复杂的连接结构，所有特征都围绕可靠固定、快速装配、安全绝缘三个核心需求展开，没有冗余的装饰性结构，完全满足工业电气部件的实用性设计要求，对应的三维模型完整还原了所有装配特征与安装尺寸，可直接用于配套变压器的装配干涉校验、安装布局模拟，也能作为同类电气安装结构的设计参考，调整尺寸参数后即可适配不同功率规格的小型变压器安装需求。
