四旋翼防护框架式奥兰多转子结构设计

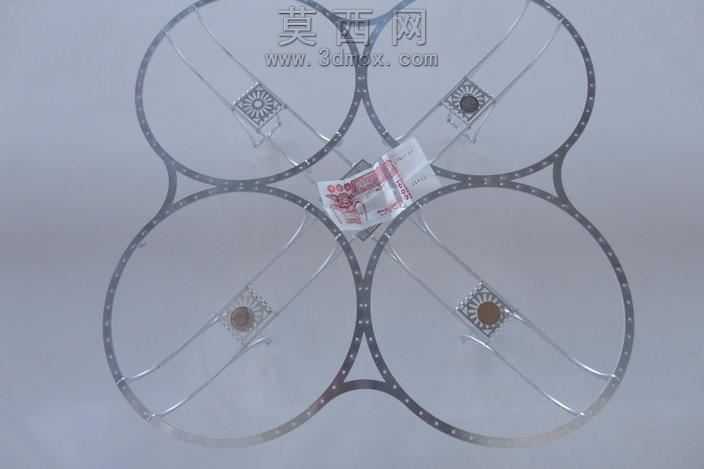

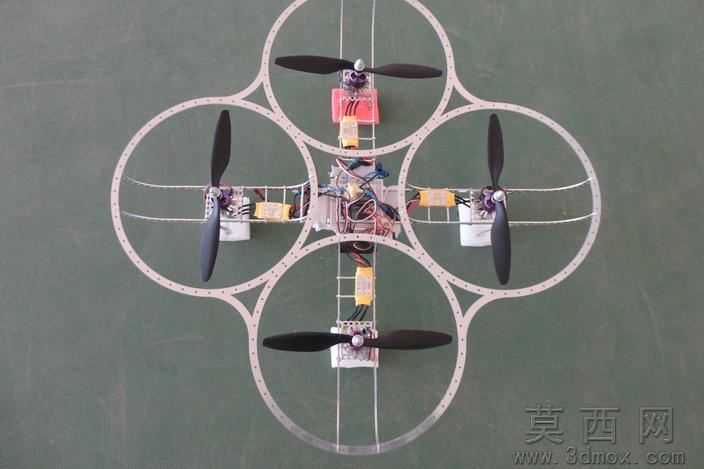

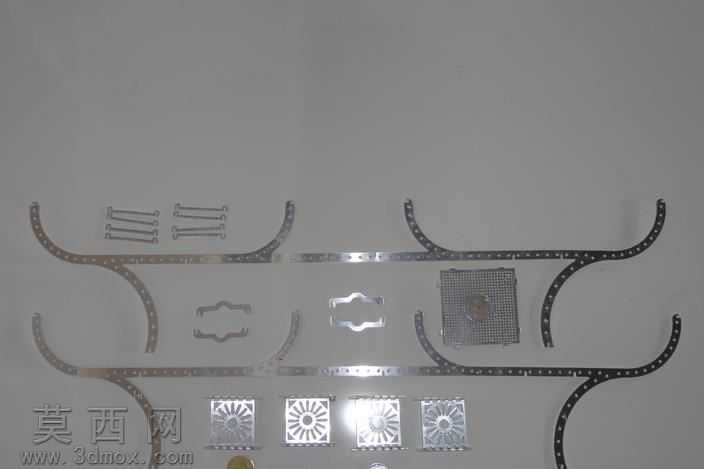

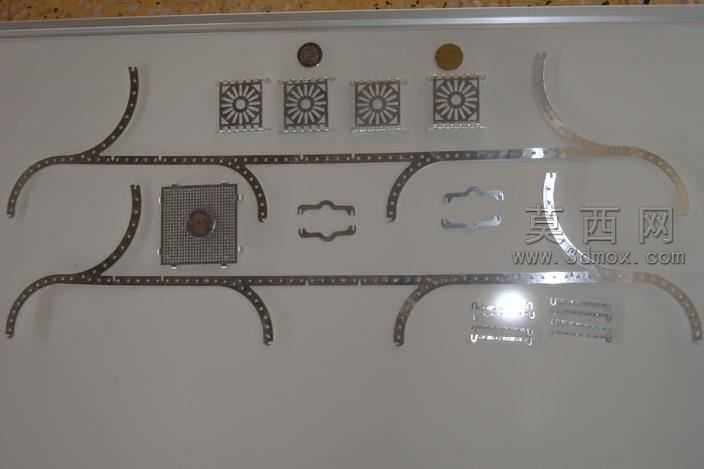

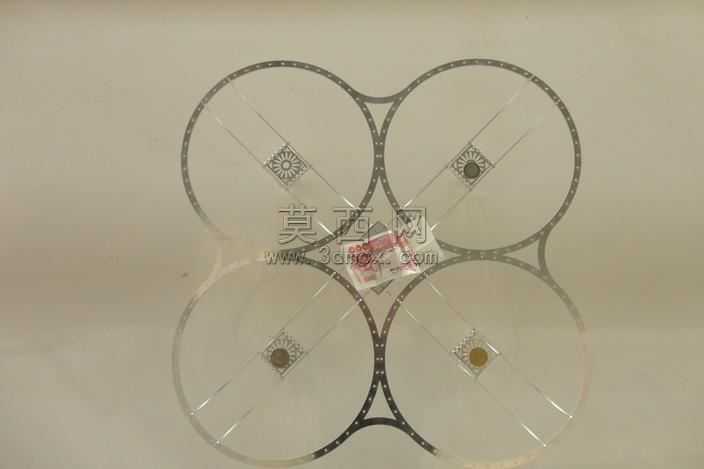

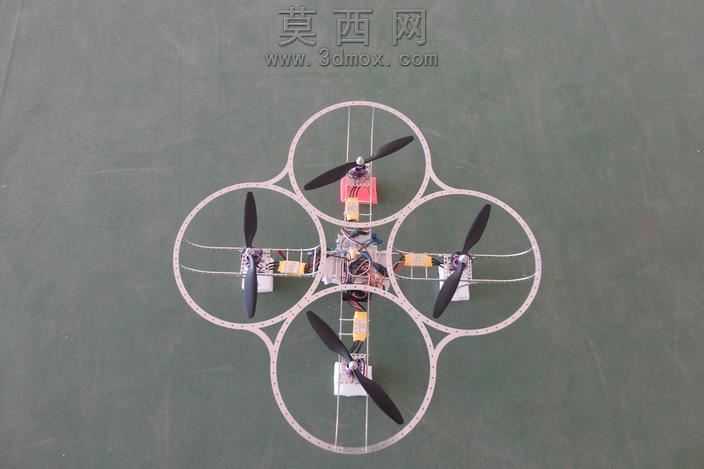

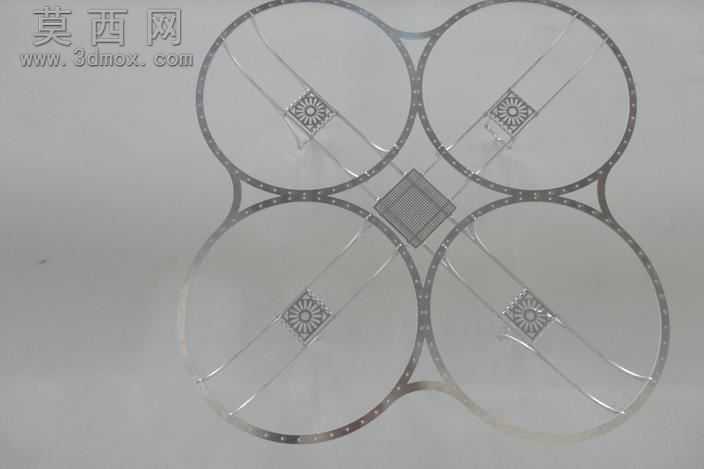

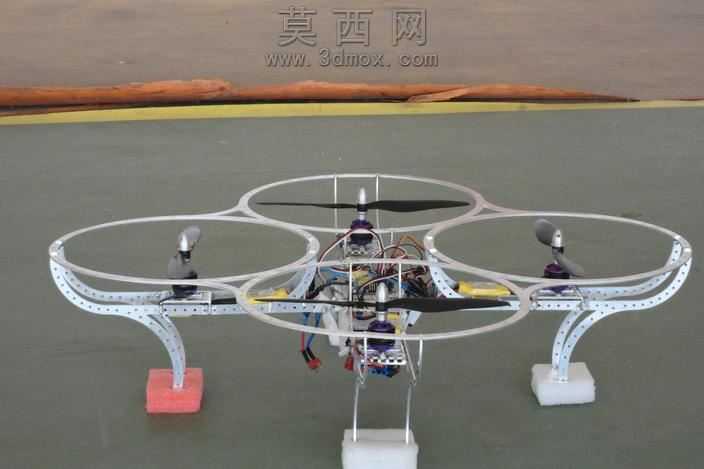

本作品为四旋翼飞行器的防护一体式转子机架结构，建模过程围绕飞行安全防护与动力布局合理性展开，首先通过草图绘制确定四个旋翼单元的中心距参数，以正四边形对称布局排布四个动力安装位，保证飞行过程中动力输出的力矩平衡，避免偏航力矩失衡带来的飞行姿态失控问题。建模时采用一体化外护圈结构设计，将四个旋翼的外围防护圈通过弧形连接筋进行平滑过渡连接，摒弃传统分体式护架的拼接装配结构，减少装配间隙带来的结构松动风险，同时在护圈边缘均匀排布细小的减重安装孔位，既能够降低整体机架重量，提升飞行续航表现，也可作为绑线、挂载轻质配件的固定点位。结构设计上，每个旋翼单元中心预留标准化的动力组件安装位，适配常规尺寸的电机与螺旋桨安装，中心区域设置飞控与电池的承载平台，平台表面预留防滑纹理与走线槽位，方便飞控线路、电调线路的规整排布，避免飞行过程中线路晃动干扰旋翼转动。材质渲染阶段，机架主体采用半透明哑光工程塑料材质，模拟碳纤维复合PC材质的真实质感，既体现防护结构的韧性特质，也能清晰展现内部的走线与组件布局；动力安装位的固定座采用金属质感渲染，突出电机安装位的结构强度，还原真实航模机架的材质搭配逻辑。设计思路上充分考虑新手飞行的容错需求，全包围式的外护圈能够在飞行器碰撞障碍物时率先接触受力，避免螺旋桨直接撞击造成的桨叶断裂、电机轴变形问题，同时对称式的结构设计也保证了机架的重心与几何中心完全重合，降低飞控的姿态校准难度，提升飞行稳定性。建模过程中对连接筋的厚度、护圈的截面形状做了多次参数优化，在保证结构抗冲击强度的前提下尽可能削减非必要的结构厚度，控制整体机架重量在合理区间，兼顾防护性能与飞行效率，整体结构无冗余设计，所有安装位均匹配通用航模配件的尺寸标准，可直接用于3D打印制作实物进行飞行测试。
