四旋翼飞行器奥兰四转子机架结构设计

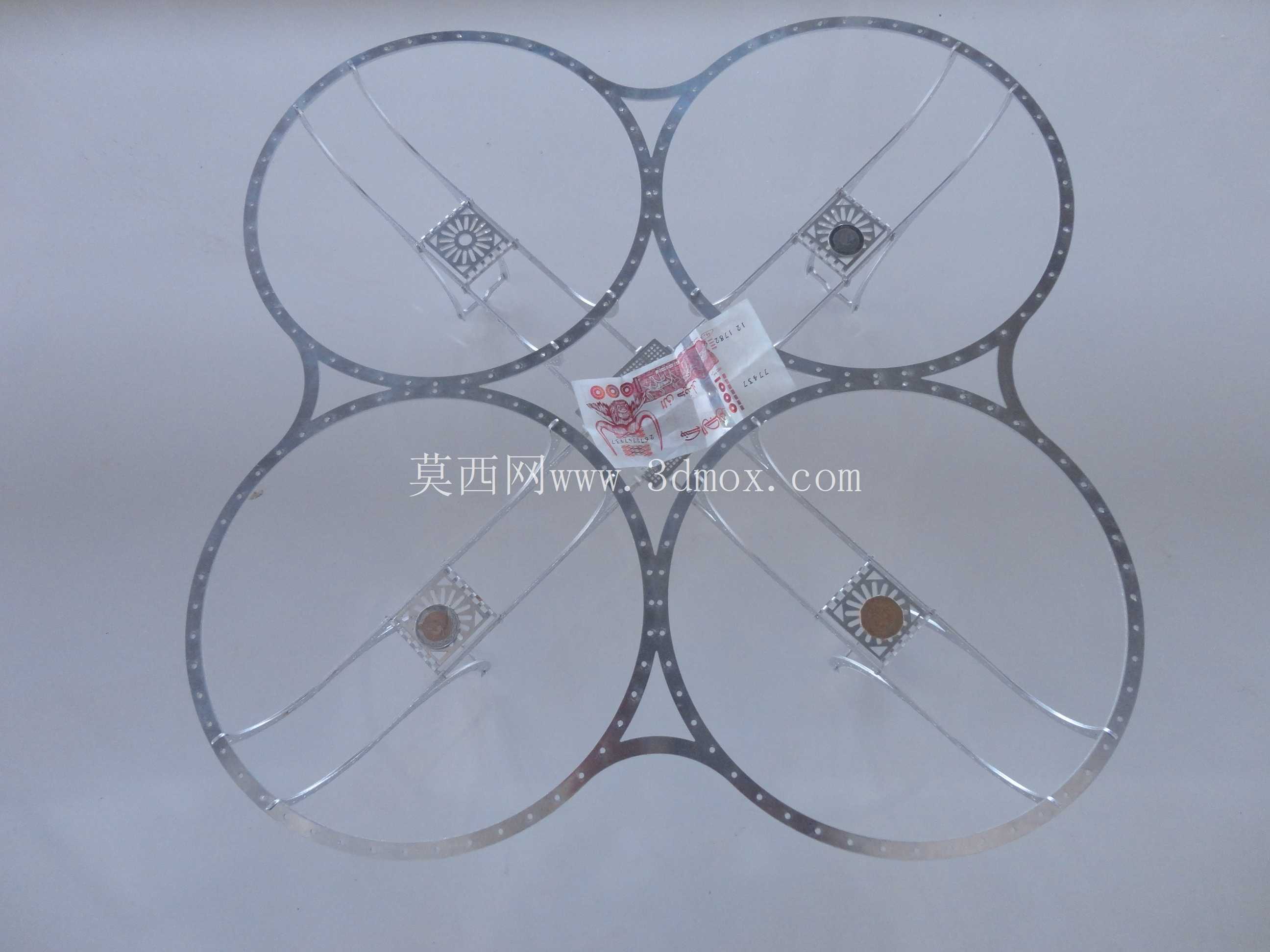

　　这套四转子机架结构，是针对小型四旋翼飞行器做的一体化承载设计，核心是解决多旋翼布局下的动力同轴度、机架轻量化与振动隔离的平衡问题。从实际应用场景来看，这类结构既可以适配室内科研场景下的微小型飞行实验平台，也能通过材质替换拓展到户外航拍、轻载物流配送的小型无人机机架使用，区别于常见的拼接式机架，这套结构采用四组动力安装位呈中心对称排布的整体式设计，四个转子安装位的中心连线构成标准正方形，相邻安装位之间通过弧形连接筋做过渡，没有突兀的直角应力集中点，能在降低结构自重的同时保证抗扭刚度。

　　从功能特性上看，每个圆形安装位的内圈预留了电机安装的定位孔位，孔位排布适配主流的微型外转子无刷电机安装尺寸，安装位边缘均匀排布的小孔是走线固定与减重孔，既可以让电机电源线、电调信号线沿机架筋位内侧走线，避免飞行过程中线材被桨叶扫到，也能进一步降低机架的整体重量，提升推重比。四个安装位交汇的中心区域，是飞控、电池、载荷的安装平台，这个区域的平面度公差控制在0.1mm以内，保证飞控的IMU模块安装后不会因为机架平面倾斜带来初始姿态误差，中心区域的加强筋呈十字交叉排布，刚好对应四个转子的拉力传递路径，能把每个电机产生的拉力均匀分散到整个机架结构上，避免单点受力过大导致的机架形变。

　　设计思路上没有采用市面上常见的碳管拼接加螺丝锁紧的分体结构，而是选择整体式的平面框架构型，一方面是减少装配环节带来的积累误差，保证四个电机轴的垂直度完全一致，避免因为安装偏差导致的动力损耗与姿态偏移；另一方面，整体式结构的共振频率更容易通过仿真计算做调校，通过调整连接筋的宽度、厚度，把机架的固有频率避开电机运转的常用转速区间，减少飞行过程中的结构共振，降低飞控的姿态修正负担。从安装边界来看，四个转子安装位的中心距是根据常用的3寸螺旋桨的安全回转半径设计的，相邻桨尖之间预留了足够的安全间隙，不会出现桨叶打架的问题，机架整体的外轮廓尺寸控制在可以适配常见的便携无人机收纳包的范围，中心安装平台的预留安装孔位兼容通用的飞控安装标准，不管是开源飞控还是商用集成飞控都可以直接固定，不需要额外做转接件。

　　在实际使用场景里，这种结构如果采用玻纤板激光切割加工，成本极低，适合作为科研教学场景下的入门级飞行平台机架，学生可以直接在这个基础结构上加装不同的功能模块，比如光流定位模块、微型摄像头、小型机械爪，拓展不同的实验功能；如果更换为碳纤维板材加工，结构强度会大幅提升，自重进一步降低，可以适配更大拉力的电机，搭载更重的任务载荷，完成户外的飞行作业。结构上的每个圆弧过渡位置都做了圆角处理，没有尖锐的边角，一方面是避免装配和飞行过程中划伤操作人员，另一方面也能减少飞行过程中的空气阻力，降低不必要的动力损耗。走线孔的位置刚好在每个电机安装位靠近中心的一侧，线材从电机引出后可以直接穿过走线孔沿连接筋背面走到中心电调位置，整个走线路径最短，也不会突出到机架的气动轮廓外面，减少乱流对飞行稳定性的影响。

　　很多新手在设计四旋翼机架的时候容易犯的错误就是只追求结构强度，把机架做的过于厚重，导致推重比不足，飞行续航时间大幅缩短，这套结构在设计的时候通过拓扑优化的方式，把非受力区域的材料尽可能去除，只保留拉力传递路径上的结构材料，在保证足够抗扭、抗弯强度的前提下，把结构自重降到了最低，同时四个动力臂的长度完全一致，保证每个电机到整机重心的距离相等，在动力参数一致的情况下，不需要额外做太多的动力配平就能实现稳定的悬停。另外，机架上每个电机安装位的中心都做了定位标记，装配的时候可以快速对齐电机的安装基准，保证电机轴和机架平面垂直，减少因为安装倾斜带来的水平方向分力，提升飞行的姿态稳定性。
