立式球型吸收冷却器结构设计

　　在化工溶剂回收、气体精制工段的吸收工序中，这类立式球型结构的冷却吸收部件，常被布置在吸收塔顶部的气相出口段，或是串联在两级吸收塔之间的管路上，用来完成带溶剂蒸气的工艺气的冷却与重组分吸收，避免气相中夹带的有效组分被后续尾气系统带走，同时降低进入下游设备的气相温度，减少后续工段的冷量负荷。和常规列管冷却器不同，该结构采用分段球节堆叠的立式管身设计，每段球节位置都做了扩径处理，气相在流经球节位置时，流通截面突然扩大，流速会快速降低，气相中夹带的液滴会在重力作用下沿内壁回落，同时球节内壁的曲面结构能让冷凝液形成均匀的液膜，增大气液两相的接触面积，强化传质吸收的效果。

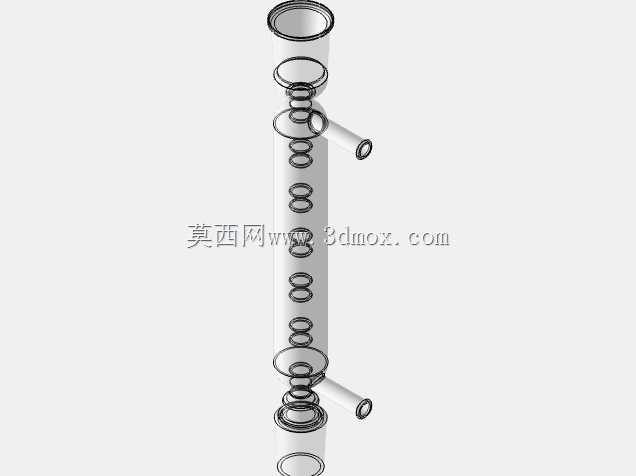

　　从结构设计逻辑来看，主体采用垂直立式布置，上下两端为标准等径直管段，用来和上下游工艺管道做对接，管身沿轴向等距分布多组球形扩径节，每间隔数段球节就设置一个侧向斜向接口，这些接口可根据工艺需求接入吸收剂喷淋管路，或是作为测温、测压的仪表接口，也可作为分段排液口，将不同冷凝段收集的凝液引出至对应的储槽。侧向接口采用斜向下的角度设计，能避免接入的喷淋管直接垂直插入管内造成气相流道的局部堵塞，同时斜向角度能让喷淋的吸收剂沿球节内壁均匀铺展，不会直接冲击对面管壁造成液膜破裂。

　　安装边界方面，主体管段的外径和上下游对接管道保持一致，侧向接口的伸出长度控制在合理范围内，不会占用过多的管廊横向安装空间，立式安装时仅需在上下直管段设置管道支架即可，不需要额外的设备承重基础，适合在现有工艺管线上做改造加装。设计时需要注意球节和直管段的衔接位置做圆弧过渡，避免出现直角结构造成的应力集中，同时内壁过渡处要做光滑处理，减少冷凝液流动的阻力，避免积液滞留造成的局部腐蚀。

　　实际运行过程中，带余热的气相从下端进入管内，向上流动过程中经过多段球节，流速反复变化，气相中的可凝组分接触到温度较低的内壁后冷凝成液膜，和侧向接口喷入的吸收剂接触后完成组分吸收，未被吸收的不凝气从上端出口排出，冷凝形成的液体和吸收剂混合后沿管壁向下流动，从下端管路或是分段排液口引出。这种结构相比普通的直管冷却段，气液接触时间更长，吸收效率更高，同时立式结构的占地面积小，不需要额外的设备布置空间，在中小型化工装置的尾气吸收、溶剂回收场景中适用性很强。建模过程中需要重点控制每段球节的同轴度，避免球节偏心造成气相偏流，影响冷却吸收的均匀性，同时侧向接口和主管的焊接位置要做补强处理，避免长期运行过程中出现焊缝开裂的问题。
