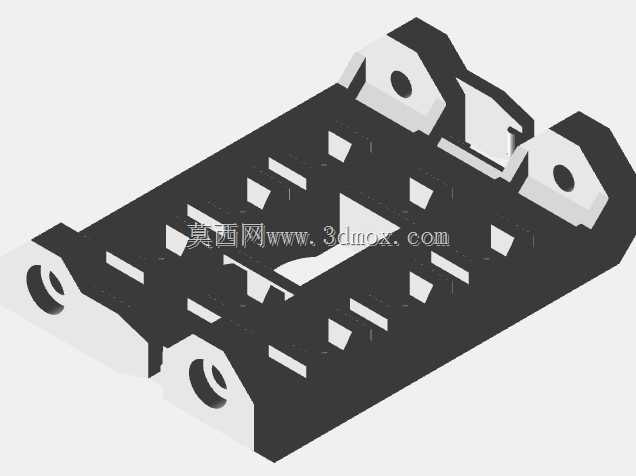

Dynamixel舵机Robotis安装支架结构件

　　这款结构件是面向Dynamixel系列舵机配套的Robotis体系安装承载零件，主要应用在小型模块化机器人搭建、教学实验机器人组装、桌面级机械臂关节连接、仿生机器人躯干固定这类场景中，作为舵机与其他结构件之间的衔接载体，承担舵机定位、载荷传递、多组件拼接的核心作用。从实际使用场景来看，这类零件常见于高校机器人工程专业的实验教学平台搭建，还有机器人竞赛参赛队伍的快速原型制作环节，也会用在小型自动化演示装置的舵机固定工位上，适配多规格Dynamixel舵机的安装孔位，不需要额外打孔改造就能完成舵机的快速装配。

　　从功能特性上看，零件本体采用一体化板式结构，四周分布的带孔凸耳是核心安装接口，每个凸耳上的通孔尺寸经过匹配设计，既可以穿入标准紧固件完成与相邻结构件的锁固，也能作为铰接支点实现关节的转动连接；板面上规则排布的多组矩形镂空槽，一方面是为了降低零件自身重量，减少舵机运转时的额外负载，另一方面这些槽位也是通用的安装接口，可以配合扎带、卡扣或者小型紧固件固定传感器、导线、辅助配件，拓展整个结构的搭载能力。零件两端的凸起定位结构，能够在装配时快速卡入舵机对应的定位槽，避免安装过程中出现对位偏差，减少装配时的调整时间，同时在舵机输出扭矩时，定位结构可以分担紧固件受到的剪切力，提升连接的可靠性，防止长时间运转后紧固件松动导致的结构偏移。

　　设计思路上，这款零件充分考虑了模块化机器人的快速拆装需求，所有安装孔位的间距都遵循Robotis搭建体系的标准孔距规范，能够和同系列的其他结构件实现无差别互换，不需要单独做适配加工。结构的壁厚设计经过受力校核，在保证整体刚性的前提下尽可能做了轻量化处理，镂空区域的排布避开了主要受力路径，不会因为开槽导致零件在承受舵机最大输出扭矩时出现形变断裂。边角位置都做了倒角处理，既避免装配时锐边划伤操作人员，也能减少零件之间装配时的干涉，让相邻结构件的转动角度可以达到设计最大值，不会因为边角磕碰限制关节活动范围。零件底部的平面区域是和舵机壳体接触的贴合面，平面度控制在合理公差范围内，装配后可以和舵机壳体完全贴合，不会出现局部间隙导致的安装应力集中，延长零件的使用寿命。

　　从安装边界和尺寸适配来看，零件的整体外轮廓尺寸适配对应型号舵机的安装面尺寸，四个角的安装凸耳向外延伸的长度经过计算，既保证了和其他结构件连接时有足够的操作空间拧紧紧固件，又不会因为凸耳过长导致整体结构尺寸冗余，影响机器人的紧凑性。凸耳上的安装孔孔径适配标准的M2/M2.5紧固件，孔位的同轴度公差满足精密装配要求，穿入螺丝时不会出现卡滞。零件的整体厚度兼顾了刚性和轻量化需求，在承受舵机额定输出扭矩的反作用力时，形变量控制在可接受范围内，不会因为结构形变导致舵机输出角度出现偏差。板面的镂空槽宽度统一，既可以作为走线通道让舵机的连接线从槽内穿过，整理布线避免导线干涉关节运动，也可以插入同系列的连接板件，实现多层结构的堆叠搭建，拓展整个结构的连接方式。

　　在实际装配使用时，这款零件可以同时作为单舵机的固定座，也可以作为两个舵机之间的连接支架，通过不同方向的孔位组合，能够实现舵机输出轴平行、垂直等多种排布方式，满足不同构型机器人的搭建需求。比如在搭建多自由度机械臂时，可以用这款零件连接相邻两个关节的舵机，通过凸耳上的孔位调整关节之间的间距，适配不同臂长的设计需求；在搭建仿生双足机器人时，可以用这款零件作为腿部舵机的安装支架，镂空槽内可以固定姿态传感器的连接线，避免行走过程中导线被拉扯断裂。零件的结构对称性设计，也让装配时不需要区分正反方向，减少装配时的辨识成本，提升搭建效率。
